Скребок грубой очистки

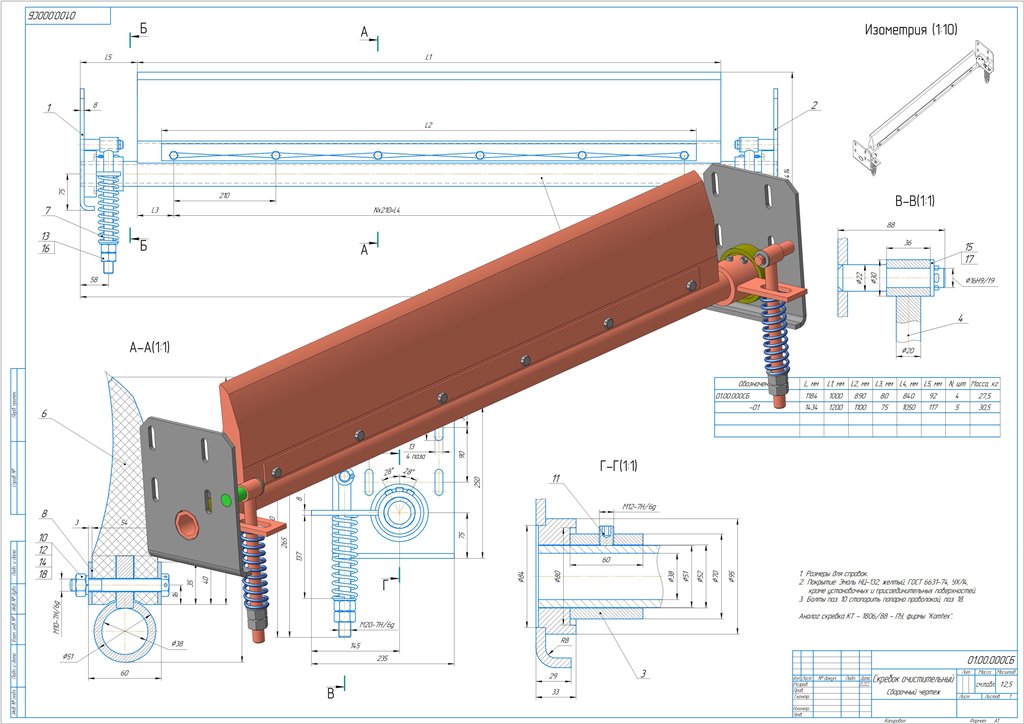

Скребок грубой (первичной) очистки конвейерной ленты, комплектуется сменными наборными ножами - лезвиями из износостойкого полиуретана. Поджатие осуществляется пружинным механизмом. Ширина конвейерной ленты 1200 мм. Полная сборка с деталировкой. Модель выполнена в программе Компас 16.1.5.

Сборка состоит из: кронштейна, механизма прижимного, рычага, штанги, ножа, пружины, планки и стандартных крепежных изделий.

Состав: 3D Сборка, чертежи, спецификации

Софт: КОМПАС-3D 16.1.5

Файлы:

01.01.000 - Кронштейн.spw

01.01.000СБ - Кронштейн.cdw

01.01.001 - Стенка.cdw

01.01.003 Ось.cdw

01.01.002 - Бобышка.cdw

01.02.000СБ - Механизм прижимной.cdw

01.02.000 - Механизм прижимной.spw

01.03.000 - Рычаг.spw

01.03.000СБ - Рычаг.cdw

01.04.000СБ - Штанга.cdw

01.04.000 - Штанга.spw

01.00.003 Планка.cdw

01.00.001 - Нож.cdw

01.00.002 Пружина.cdw

01.00.000 Скребок очистительный.spw

01.00.000СБ - Скребок очистительный.cdw

Сборка скребка.a3d

Нож.m3d

Зажим.m3d

Планка.m3d

Труба.m3d

51-2616.01.09.01.000 - Кронштейн.a3d

51-2616.01.09.01.001 - Лист.m3d

51-2616.01.09.01.003 - Ось.m3d

Бобышка - 51-2616.01.09.01.002.m3d

Рычаг.m3d

Пружина.m3d
