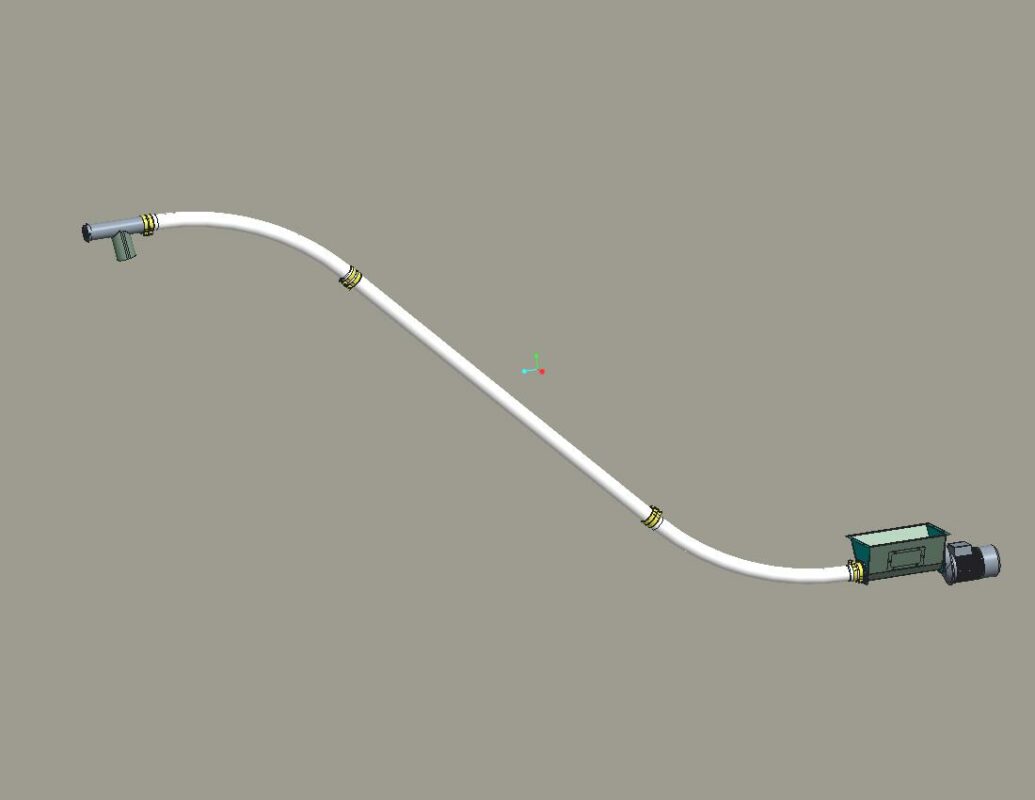

Транспортер с гибкой спиралью для подачи гранул полимера Lupolen в дозатор.

Транспортер с гибкой спиралью Т1 - предназначен для транспортировки гранул полимера Lupolen 5261ZQ456 к дозатору Д1.
Транспортер Т1 состоит из приемного бункера, мотор-редуктора, отвода SP090-45 град, трубы прямой SP090, спирали.
Бункер выполнен из стали AISI 304/316, и фланцевым соединением крепится к загрузочному бункеру. Подача продукта выполняется гибкой спиралью, которая вращается внутри отводов SP090-450 и трубы SP090.
Привод спирали осуществляется мотор-редуктором РС090. В нижней части спираль крепиться на втулке прижимом и гайкой М8. Втулка устанавливается на вал мотор-редуктора и крепится болтом и гайкой М10. В верхней части спираль крепиться на втулке прижимом и гайкой М8. Втулка устанавливается в подшипник и фиксируется стопорным кольцом. Подшипник установлен в корпус.
Для защиты подшипника на втулку установлены защитные кольца. Отводы и труба выполнены с одного конца с раструбами, которыми соединяются отводы с трубой и крепятся стяжными хомутами.
По управляющей программе активируется мотор-редуктор и Lupolen подается в дозатор Д1. При достижении заданного значения массы Lupolen по сигналу тензодатчиков дозатора Д1 происходит отключение мотор-редуктора транспортера.
