Транспортер с горизонтальной загрузкой

1
6
143
0
0
200

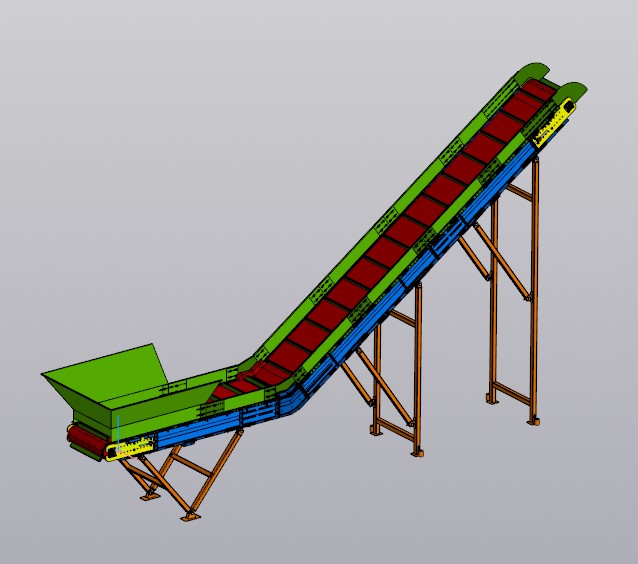

Транспортер наклонный, с горизонтальной загрузкой, ширина ленты 600 мм., высота выгрузки 3656 мм., для сельскохозяйственной продукции.


Сообщить о проблеме
Автор
user-avatar user-9417515
Дата
16.09.2025
Язык
Русский
Состав
3D Сборка (в дереве предупреждения)
Софт
КОМПАС-3D 21 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-Барабан в сборе.a3d Барабан в сборе.a3d
  • icon-Барабан в сборе с осью.a3d Барабан в сборе с осью.a3d
  • icon-Боковина рамы.m3d Боковина рамы.m3d
  • icon-Боковина рамы левая.m3d Боковина рамы левая.m3d
  • icon-Бункер загрузочный.m3d Бункер загрузочный.m3d
  • icon-Винт регулировочный.m3d Винт регулировочный.m3d
  • icon-Вставка в ролик.m3d Вставка в ролик.m3d
  • icon-Втулка под подшипник.m3d Втулка под подшипник.m3d
  • icon-Защита электромотора.m3d Защита электромотора.m3d
  • icon-Каркас.a3d Каркас.a3d
  • icon-Каркас углового соединения.a3d Каркас углового соединения.a3d
  • icon-Корпус ролика.a3d Корпус ролика.a3d
  • icon-Кронштейн поддерживающих роликов.m3d Кронштейн поддерживающих роликов.m3d
  • icon-Кронштейн с направляющими роликами.a3d Кронштейн с направляющими роликами.a3d
  • icon-Кронштейн с роликами сборка.a3d Кронштейн с роликами сборка.a3d
  • icon-Кронштейн угловых роликов.m3d Кронштейн угловых роликов.m3d
  • icon-Лента фрагмент.m3d Лента фрагмент.m3d
  • icon-Лопатка транспортерной ленты.m3d Лопатка транспортерной ленты.m3d
  • icon-Направляющая выгрузки.m3d Направляющая выгрузки.m3d
  • icon-Направляющая выгрузки правая.m3d Направляющая выгрузки правая.m3d
  • icon-Натяжной механизм.a3d Натяжной механизм.a3d
  • icon-Натяжной механизм с барабаном.a3d Натяжной механизм с барабаном.a3d
  • icon-Ограждение в сборе.a3d Ограждение в сборе.a3d
  • icon-Ограждение горизонтальное.m3d Ограждение горизонтальное.m3d
  • icon-Ограждение наклонное.m3d Ограждение наклонное.m3d
  • icon-Опора верхняя наклонной части.a3d Опора верхняя наклонной части.a3d
  • icon-Опора верхняя наклонной части сборка.a3d Опора верхняя наклонной части сборка.a3d
  • icon-Опора горизонтальная.a3d Опора горизонтальная.a3d
  • icon-Опора горизонтального участка сборка.a3d Опора горизонтального участка сборка.a3d
  • icon-Опора нижняя наклонной части.a3d Опора нижняя наклонной части.a3d
  • icon-Опора нижняя сборка.a3d Опора нижняя сборка.a3d
  • icon-Ось барабана.m3d Ось барабана.m3d
  • icon-Ось направляющего ролика.m3d Ось направляющего ролика.m3d
  • icon-Ось ролика.m3d Ось ролика.m3d
  • icon-Пластина крепления лопатки.m3d Пластина крепления лопатки.m3d
  • icon-Пластина натяжного механизма.m3d Пластина натяжного механизма.m3d
  • icon-Пластина ограждений (стыки).m3d Пластина ограждений (стыки).m3d
  • icon-Пластина соединительная ограждений.m3d Пластина соединительная ограждений.m3d
  • icon-Площадка редуктора.m3d Площадка редуктора.m3d
  • icon-Подшипник UCP205(d25).m3d Подшипник UCP205(d25).m3d
  • icon-Полурама.a3d Полурама.a3d
  • icon-Полурама с роликами.a3d Полурама с роликами.a3d
  • icon-Проушина натяжного механизма.m3d Проушина натяжного механизма.m3d
  • icon-Пруток барабана.m3d Пруток барабана.m3d
  • icon-Рама наклонная с роликами.a3d Рама наклонная с роликами.a3d
  • icon-Рама полная в сборе.a3d Рама полная в сборе.a3d
  • icon-Ребро.m3d Ребро.m3d
  • icon-Ролик в сборе.a3d Ролик в сборе.a3d
  • icon-Ролик направляющий.m3d Ролик направляющий.m3d
  • icon-Сборка.a3d Сборка.a3d
  • icon-Соединение угловое.m3d Соединение угловое.m3d
  • icon-Соединение угловое с роликами.a3d Соединение угловое с роликами.a3d
  • icon-Стенка барабана.m3d Стенка барабана.m3d
  • icon-Транспортер в сборе.a3d Транспортер в сборе.a3d
  • icon-Транспортер на опорах.a3d Транспортер на опорах.a3d
  • icon-Транспортер на опорах с крепежем.a3d Транспортер на опорах с крепежем.a3d
  • icon-Транспортер на опорах с крепежем.stp Транспортер на опорах с крепежем.stp
  • icon-Транспортер с бункером.a3d Транспортер с бункером.a3d
  • icon-Укосина верхней наклонной стойки.m3d Укосина верхней наклонной стойки.m3d
  • icon-Укосина горизонтальной стойки.m3d Укосина горизонтальной стойки.m3d
  • icon-Фрагмент ленты сборка.a3d Фрагмент ленты сборка.a3d
  • icon-Червячные мотор-редукторы NMRVP-063.m3d Червячные мотор-редукторы NMRVP-063.m3d
  • icon-Червячный мотор-редуктор motovario nmrv 90.m3d Червячный мотор-редуктор motovario nmrv 90.m3d
  • icon-Шпилька натяжника.m3d Шпилька натяжника.m3d
