Транспортер ленточный с шириной ленты - 326 мм

465

150

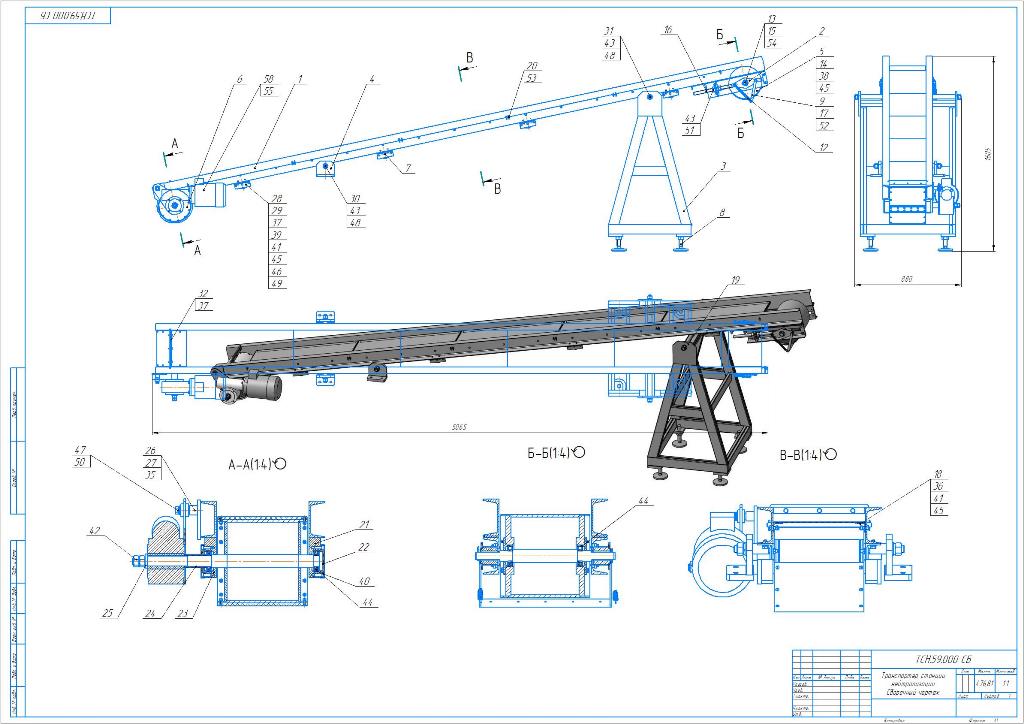

3D модель Транспортер ленточный с шириной ленты - 326 мм

Транспортер ленточный.
Технические характеристики:
1. Скорость ленты - 0,8 м/с
2. Длина транспортировки - 5 м.
3. Ширина ленты - 326 мм

3D Модели Ленточный транспортер

Автор

Владимир

Дата

20.08.2019

Язык

Русский

Состав

3D сборка, деталировка

Софт

КОМПАС-3D 14 SP1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Транспортер_ленточный
- М_Редуктор
  - М_редуктор_110.spw
  - Корпус.m3d
  - Редуктор.a3d
  - Вал.m3d
  - М_редуктор_110.a3d
  - М_редуктор_110_СБ.cdw
  - Реактивная_штанга.m3d
  - Эл_дв_80.m3d
- Винт.m3d
- Вкладыш _ ТСН.59.000.15.cdw
- Планка _ ТСН.59.000.20.cdw
- Штифт _ ТСН.59.000.06.cdw
- Корпус _ ТСН.59.000.010.cdw
- Вал _ ТСН.59.000.02.cdw
- Стяжка _ ТСН.59.000.19.cdw
- Крышка _ ТСН.59.000.12.cdw
- Стяжка _ ТСН.59.000.019-01.cdw
- Кронштейн _ ТСН.59.000.17.cdw
- Бобышка _ ТСН.59.000.16.cdw
- Крышка_02.m3d
- Шайба.m3d
- Штанга.m3d
- Пружина_М.m3d
- Транспортер.a3d
- Транспортер станции нейтрализации _ ТСН.59.000.cdw
- Вкладыш.m3d
- Транспортер.spw
- Крышка_01.m3d
- Поддон _ ТСН.59.000.08.cdw
- Уголок _ ТСН.59.000.07.cdw
- Пластина _ ТСН.59.000.01.cdw
- Ось_01.m3d
- Рама
  - Швеллер _ ТСН.59.100.03-01.cdw
  - Труба _ ТСН.59.100.04.cdw
  - Поддон_01.m3d
  - Уголок_01.m3d
  - Плита _ ТСН.59.100.05.cdw
  - Швеллер.m3d
  - Швеллер правый _ ТСН.59.100.01.cdw
  - Швеллер _ ТСН.59.100.03.cdw
  - Швеллер_01.m3d
  - Рама Сборочный чертеж _ ТСН.59.100 СБ.cdw
  - Рама.spw
  - Швеллер_правый.m3d
  - Плита.m3d
  - Швеллер левый _ ТСН.59.100.02.cdw
  - Уголок.m3d
  - Рама.a3d
  - Бобышка.m3d
  - Поддон.m3d
  - Пластина _ ТСН.59.100.06.cdw
  - Швеллер_левый.m3d
  - Труба_01.m3d
  - Труба _ ТСН.59.100.04-01.cdw
  - Швеллер_02.m3d
  - Труба.m3d
  - Пластина.m3d
- Шайба _ ТСН.59.000.14.cdw
- Пружина _ ТСН.59.000.01.cdw
- Кронштейн.m3d
- Скребок
  - Скребок Сборочный чертеж _ ТСН.59.900 СБ.cdw
  - Скребок.a3d
  - Уголок.m3d
  - Скребок.spw
  - Уголок _ ТСН.59.900.02.cdw
  - Ось.m3d
  - Пластина.m3d
  - Пластина _ ТСН.59.900.01.cdw
- Корпус.m3d
- Барабан_приводной
  - Барабан_приводной.spw
  - Кольцо.m3d
  - Вал _ ТСН.59.600.02.cdw
  - Барабан приводной Сборочный чертеж.cdw
  - Барабан_приводной.a3d
  - Планка _ ТСН.59.600.04.cdw
  - Гильза.m3d
  - Гильза _ ТСН.59.600.01.cdw
  - Вал.m3d
  - Лента_транспортерная.m3d
  - Кольцо _ ТСН.59.600.03.cdw
  - Планка.m3d
- Поддержка
  - Плитка.m3d
  - Балка_верхняя.a3d
  - Рама.spw
  - Балка верхняя Сборочный чертеж _ ТСН.59.320 СБ.cdw
  - Плитка.cdw
  - Плита.m3d
  - Стойка
    - Стойка.spw
    - Плита.m3d
    - Стойка.m3d
    - Стойка _ ТСН.59.310.01.cdw
    - Перемычка.m3d
    - Стойка.a3d
    - Перемычка _ ТСН.59.310.03.cdw
    - Плита _ ТСН.59.310.02.cdw
    - Стойка Сборочный чертеж _ ТСН.59.310 СБ.cdw
    - Балка_поперечная
      - Труба _ ТСН.59.320.01.cdw
      - Балка_поперечная.spw
      - Балка поперечная Сборочный чертеж _ ТСН.59.320 СБ.cdw
      - Труба.m3d
      - Балка_поперечная.a3d
  - Балка_верхняя.spw
  - Рама.a3d
  - Труба _ ТСН.59.330.01.cdw
  - Труба.m3d
  - Плита _ ТСН.59.300.02.cdw
  - Рама Сборочный чертеж _ ТСН.59.300 СБ.cdw
- Втулка.m3d
- Штифт.m3d
- Бобышка.m3d
- Стяжка.m3d
- Крышка _ ТСН.59.000.11.cdw
- Ось.m3d
- Шайба_МР.m3d
- Винт _ ТСН.59.000.05.cdw
- Вал.m3d
- Ролик
  - Вал.cdw
  - Ролик Сборочный чертеж.cdw
  - Корпус.m3d
  - Корпус.cdw
  - Труба _ ТСН.59.700.01.cdw
  - Вал.m3d
  - Крышка.m3d
  - Труба.m3d
  - Крышка.cdw
  - Ролик.spw
  - Ролик.a3d
- Штанга _ ТСН.59.000.09.cdw
- Крышка _ ТСН.59.000.03.cdw
- Крышка.m3d
- Планка.m3d
- Кронштейн_
  - Кронштейн.spw
  - Кронштейн Сборочный чертеж.cdw
  - Втулка.m3d
  - Коромысло.cdw
  - Бобышка.m3d
  - Коромысло.m3d
  - Бобышка.cdw
  - Кронштейн.a3d
  - Втулка.cdw
- Пластина _ ТСН.59.000.18.cdw
- Направляющая
  - Направляющая Сборочный чертеж _ СБ.cdw
  - Швеллер
    - Швеллер.m3d
    - Швеллер_СБ.cdw
    - Швеллер.cdw
    - Планка _ ТСН.59.111.02.cdw
    - Швеллер.a3d
    - Пластина.m3d
    - Швеллер.spw
  - Перемычка _ ТСН.59.110.01.cdw
  - Направляющая.a3d
  - Плита.m3d
  - Планка_01.m3d
  - Планка _ ТСН.59.110.02.cdw
  - Перемычка.m3d
  - Направляющая.spw
  - Планка.m3d
  - Планка _ ТСН.59.110.03.cdw
- Шайба _ ТСН.59.000.04.cdw
- Пластина.m3d
- Втулка _ ТСН.59.000.13.cdw
- Пружина.m3d
- Ролик_натяжной
  - Цапфа (заготовка).cdw
  - Цапфа (заготовка).m3d
  - Ролик_натяжной.a3d
  - Ролик натяжной Сборочный чертеж.cdw
  - Ролик_натяжной.spw
  - Гильза.m3d
  - Гильза.cdw
- Кронштейн_01
  - Кронштейн.spw
  - Плита _ ТСН.59.400.02.cdw
  - Основание.m3d
  - Плита.m3d
  - Кронштейн Сборочный чертеж _ ТСН.59.400 СБ.cdw
  - Основание _ ТСН.59.400.01.cdw
  - Кронштейн.a3d
- Стяжка_01.m3d
- Опора
  - Пята.m3d
  - Опора Сборочный чертеж _ ТСН.59.800 СБ.cdw
  - Шпилька.cdw
  - Кольцо_резин.m3d
  - Опора.spw
  - Опора.a3d
  - Кольцо_резин.cdw
  - Пята.cdw
  - Шпилька.m3d
