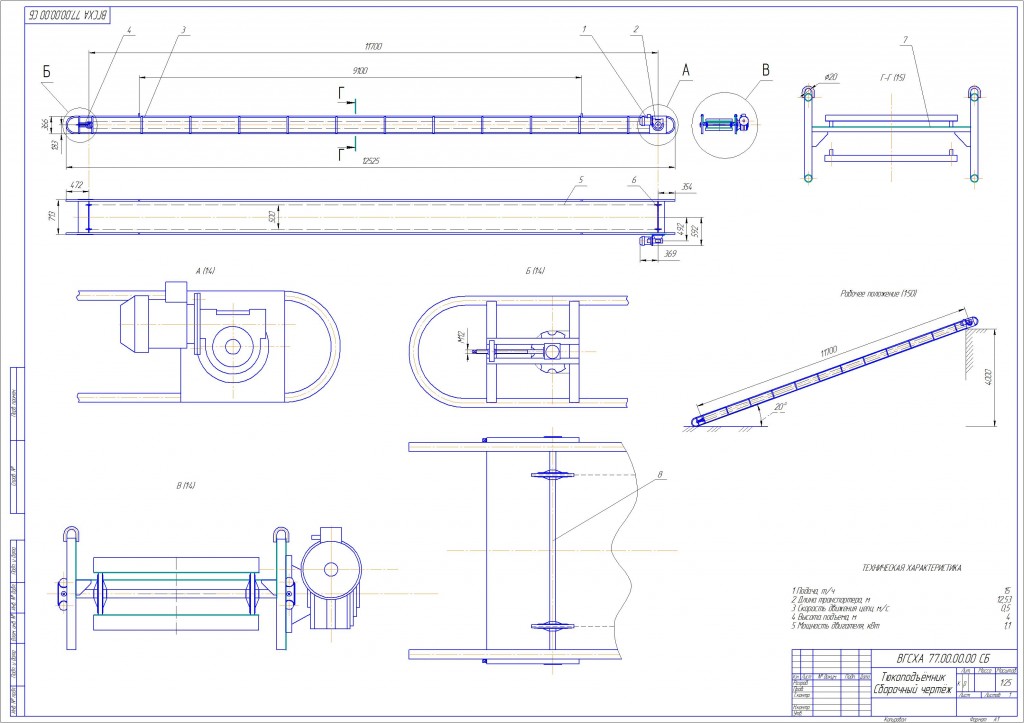

Тюкоподъемник (цепной транспортер)

Проектируемое устройство представляет собой цепной транспортер, приводимый в движение от электродвигателя 4АМАТ80В4 через червячный одноступенчатый редуктор 7Ч-М-70-20. Редуктор и двигатель монтируются на раме транспортера . Мощность электродвигателя P = 1,1 кВт, частота вращения n = 1420 мин-1. Электродвигатель соединен с редуктором с помощью фланца. Частота вращения выходного вала редуктора 71 мин-1, крутящий момент 103,6 Н•м. Выходной вал редуктора выполнен полым.
Устройство предназначено для транспортировки тюков на высоту 4м.

1 Подача, т/ч 15
2 Длина транспортера, м 12,53
3 Скорость движения цепи, м/с 0,5
4 Высота подъема, м 4
5 Мощность двигателя, кВт 1,1

записка:
Введение
1 Выбор электродвигателя
2 Выбор редуктора
3 Выбор цепи
4 Расчет валов
4.1 Определение натяжения во всех точках трассы
4.2 Расчет вала приводного
4.3 Расчет оси натяжной
5 Расчет шпоночных соединений
6 Подбор и расчет подшипников
6.1 Расчет подшипника вала приводного
6.2 Расчет подшипников оси натяжной
7 Расчет натяжных винтов
Список литературы
Приложение А. Эскиз электродвигателя
Приложение Б. Спецификация и таблица составных частей к графической части
