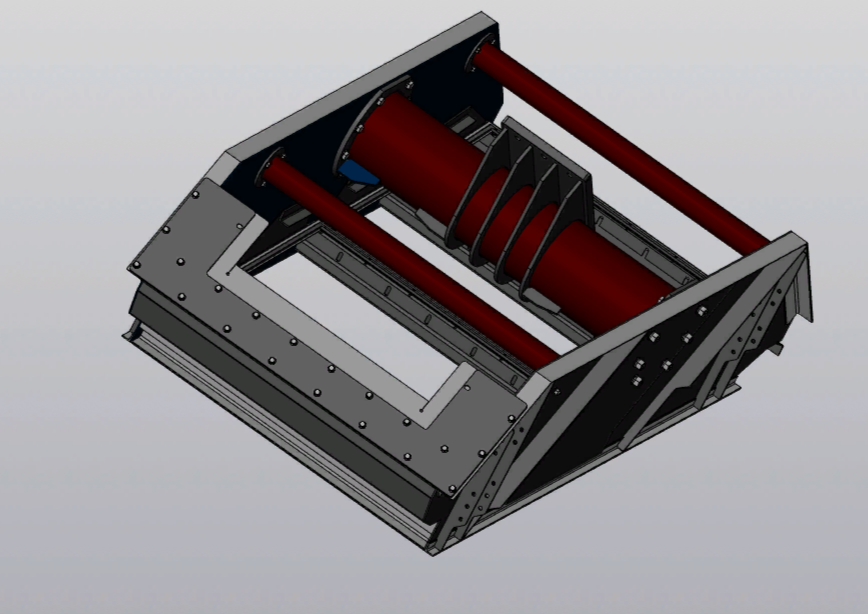

Модель с подробной деталировкой, 26 деталей
Сита вибрационные PULSAR предназначены для очистки бурового раствора от выбуренной породы при бурении нефтяных и газовых скважин, а также для осушки шлама в составе ситогидроциклонного сепаратора.
Применяются в составе циркуляционных систем буровых установок. Сита вибрационные ПУЛЬСАР-Б предназначены для работы с ситовыми панелями ПКС-2 (на РР каркасе). Крепление ситовых панелей к виброраме осуществляется при помощи быстросъемных клиньев.
Технические характеристики:
Параметры PULSAR
Рассчетная производительность, л/с 55
Рабочая поверхность, м2, не менее 2,73
Количество кассет в комплекте, шт. 4
Количество клиньев в комплекте, шт. 10
Габаритные размеры, мм
Длина, мм(дюйм) 2990(118”)
Ширина, мм(дюйм) 1690(66,5”)
Высота, мм(дюйм) 1470(58”)
Масса, кг 1650
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Вибросито ПУЛЬСАР-Б
Вибросито ПУЛЬСАР-Б
