Конвейер пластинчатый (питатель)

Белорусский Национальный Технический Университет
Факультет горного дела и инженерной экологии
Кафедра «Горные машины»
Курсовой проект по дисциплине «Горно-транспортные машины и подъемные механизмы»
Тема: Конвейер пластинчатый (питатель)
Минск 2012

Чертеж горизонтального пластинчатого конвейера для транспортировки в горнодобывающей промышленности антроцита (угля). Производительность 450т/ч. Расстояние транспортировки 10м.
Пластинчатые конвейеры применяются для перемещения различных насыпных и штучных грузов в горизонтальном и наклоном направлениях в различных отраслях промышленности.
К достоинствам пластичных конвейеров следует отнести возможность использования полотна из различных материалов и разной формы, что дает возможность перемещать тяжелые и абразивные грузы; применение высокопрочных тяговых цепей позволяет выполнять конвейеры большой длины (до 2 км). При определенной форме полотна угол наклона конвейера может достигать 70°.

Техническая характеристика:
1. Производительность 450т/ч
2. Скорость передвижения груза 0,7м/с
3. Ширина настила 0,8м
4. Транспортируемый груз антрацит
5. Расстояние транспортировки груза 10м
6. Мощность электродвигателя 4кВт
7. Электродвигатель 4А132М8УЗ
8. Передаточное число 25
9. Редуктор 1Ц2У-250-25
10. Условия эксплуатации тяжелые

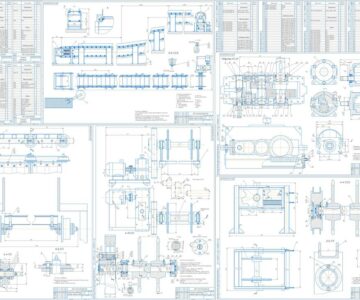

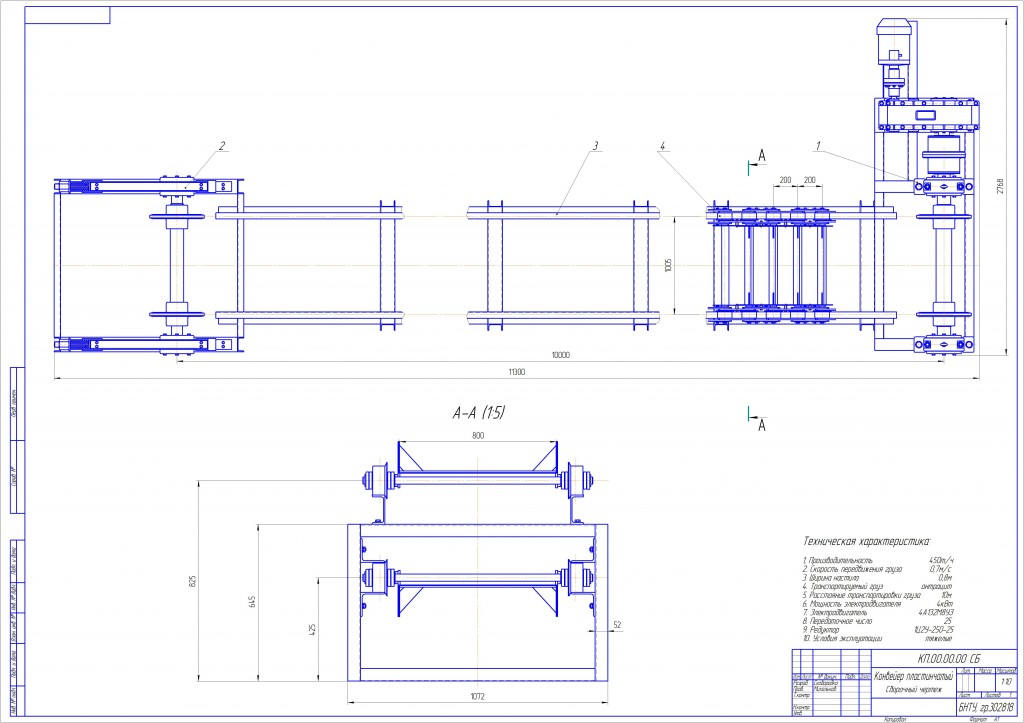

Состав: Сборочный черетж (3 листа+спецификация), кинематическая схема+спецификация, ПЗ Язык документа

Софт: cdw, Компас V12

Файлы:
ГОТОВО\Пояснительная записка\ПЗ пластинчатый конвейер.doc
ГОТОВО\Пояснительная записка\рисунок-1.cdw
ГОТОВО\Пояснительная записка\рисунок-1.jpg
ГОТОВО\Пояснительная записка\рисунок-2.cdw
ГОТОВО\Пояснительная записка\рисунок-2.jpg
ГОТОВО\Пояснительная записка\рисунок-3.cdw
ГОТОВО\Пояснительная записка\рисунок-3.jpg
ГОТОВО\Пояснительная записка\рисунок-4.cdw
ГОТОВО\Пояснительная записка\рисунок-4.jpg
ГОТОВО\Пояснительная записка\Титульник и Содержание.doc
ГОТОВО\Пояснительная записка\эпюра.cdw
ГОТОВО\Пояснительная записка\эпюра.jpg
ГОТОВО\Черетежи\Компас 12\Кинематика и спецификация.cdw
ГОТОВО\Черетежи\Компас 12\Сборочный чертеж
ГОТОВО\Черетежи\Компас 12
ГОТОВО\Пояснительная записка
ГОТОВО\Черетежи
ГОТОВО
