Конкурс асов 3D-моделирования

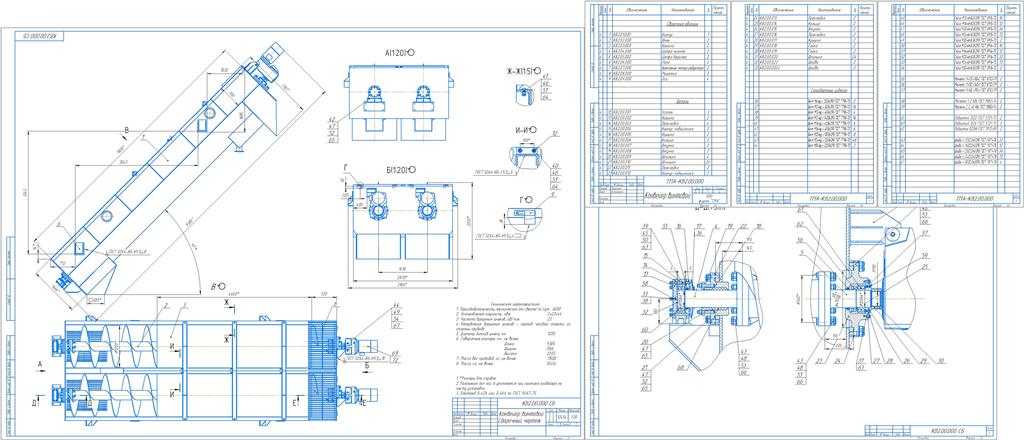

Конвейер винтовой КВ2.00.000 СБ

Техническая характеристика
1. Производительность техническая (по свекле) т/сут. 6000
2. Установленая мощность, кВт 2х22=44
3. Частота вращения шнеков, об/мин. 22
4. Направления вращения шнеков - против часовой стрелки со стороны привода.
5. Диаметр витков шнека, мм. 1200
6. Габаритные размеры, мм., не более
Длина 9385
Ширина 3166
Высота 2205
7. Масса без приводов, кг, не более 11500
8. Масса, кг, не более 12454

Состав: Сборочный чертеж (СБ), Спецификация (СП) Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Файлы:
КВ2.00.000 СБ - Конвейер винтовой.spw
КВ2.00.000 СБ - Конвейер винтовой Сборочный чертеж.cdw
