Кран литейный грузоподъемностью 100т

ФГАОУ ВО «Уральский федеральный университет имени первого Президента России Б.Н. Ельцина»,
Кафедра ПТМиР
КУрсовой проект по дисциплине "Специальные краны"
На тему "Кран литейный"
Екатеринбург 2013

Исходные данные: литейный кран грузоподъемностью 100т.

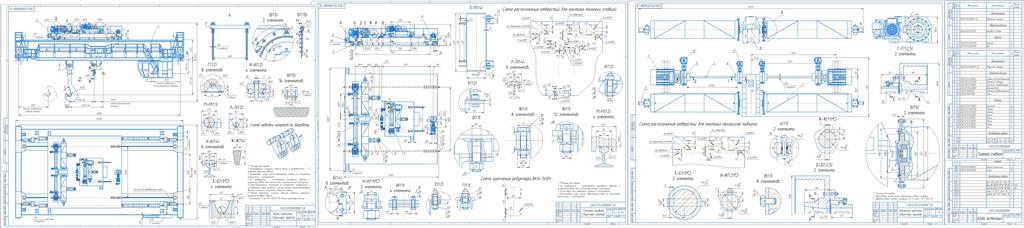

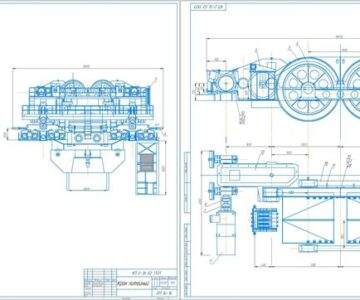

В данной работе разрабатывается литейный кран грузоподъемностью 100т, приведены расчеты компонентов литейного крана. Содержит чертежи: Мост литейного крана СБ, Тележка главного подъема СБ, Механизм подъема главной тележки СБ
Оглавление
Введение
1. Выбор схемы
2. Выбор элементов и проектные расчеты
2.1 Механизм подъема
2.1.1. Выбор крюковой подвески и расчет её элементов
2.1.2. Определение кратности полиспаста
2.1.3. Выбор каната
2.1.4. Установка блоков и барабана
2.1.5. Выбор электродвигателя
2.1.6. Выбор передачи
2.1.7. Выбор муфт
2.1.8 Выбор тормоза
2.2. Механизма передвижения
2.2.1. Выбор кинематической схемы
2.2.2. Определение статической нагрузки на колеса
2.2.3. Выбор колес
2.2.4. Определение сопротивлений передвижению тележки
2.2.5. Выбор электродвигателя
2.2.6. Выбор передачи
2.2.7. Выбор тормоза
2.2.8 Выбор муфт
3. Проверочные расчеты.
3.1. Проверка надежности пуска двигателя механизма подъема
3.2. Проверка электродвигателя механизма передвижения тележки на время разгона.
3.3. Проверка механизма передвижения тележки на отсутствие буксования.
3.4. Проверка ходовых колес на контактные напряжения обода и рельса.
Заключение
Список литературы

Состав: Мост литейного крана СБ Спецификация, Тележка главного подъема СБ Спецификация, Механизм подъема главной тележки СБ Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 18

Файлы:
Тележка главная Сборочный чертеж _ 2303.29.2000.000 СБ.cdw
Кран литейный _ 2303.29.0000000.spw
Кран литейный Сборочный чертеж _ 2303.29.0000.000 СБ.cdw
Механизм подъема _ 2303.29.2.03.0000.spw
Механизм подъема Сборочный чертеж _ 2303.29.2.03.0000 СБ.cdw
Пояснит записка.doc
Тележка главная _ 2303.29.2.000000.spw
