КОМПАС 3D 18

Кран подвесной г/п 1т

Белорусско-Российский университет
Кафедра “Строительные, дорожные, подъёмно-транспортные машины и оборудование”
Курсовой проект на тему: Кран подвесной
Могилёв 2012

Основной целью данного курсового проекта было обучение основам конструирования сложной машины, закрепление, углубление и обобщение знаний, приобретенных при изучении теории дисциплины “Грузоподъемные машины” и ”Строительная механика и металлоконструкции подъемно-транспортных машин”.
В данном курсовом проекте был разработан кран подвесной грузоподъемностью 1 т. Произведены расчеты механизмов крана, подобраны двигатели, редуктора, тормоза механизма подъема, передвижения крана, а так же даны рекомендации по технике безопасности при работе с краном и условия смазки узлов. Проверочные расчёты показали, что спроектированный кран отвечает всем требованиям стандартов и способен выполнять необходимые технологические операции.

Техническая характеристика
1.Грузоподъемность, т 1
2.Высота подъема, м 21
3.Скорость подъема груза, м/мин 19
4.Скорость передвижения крана, м/мин 28
5.Скорость передвижения тележки, м/мин 19
6.Пролет моста, м 17
7.Режим работы А6

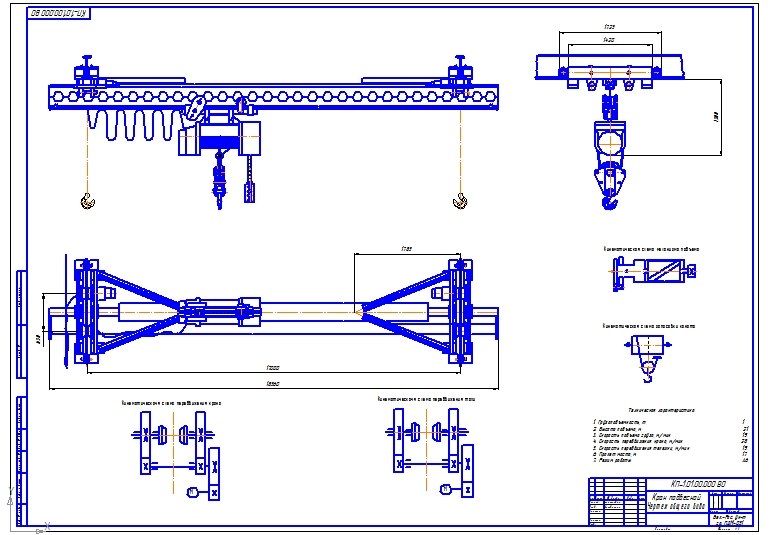

Состав: Кран подвесной (ВО), Механизм подъема груза (СБ), Механизм передвижения тали (СБ), Подвеска (СБ), Спецификации, ПЗ Язык документа

Софт: Компас V10

Просмотр файлов
Курсовой\Записка.doc
Курсовой\Титульник.doc
Курсовой\Чертежи\Лист 1.bak
Курсовой\Чертежи\Лист 1.cdw
Курсовой\Чертежи\Лист 1.spw
Курсовой\Чертежи\Лист 2.bak
Курсовой\Чертежи\Лист 2.cdw
Курсовой\Чертежи\Лист 2.spw
Курсовой\Чертежи\Лист 3.bak
Курсовой\Чертежи\Лист 3.cdw
Курсовой\Чертежи\Лист 3.spw
Курсовой\Чертежи\Лист 4.bak
Курсовой\Чертежи\Лист 4.cdw
Курсовой\Чертежи\Лист 4.spw
Курсовой\Чертежи
Курсовой
