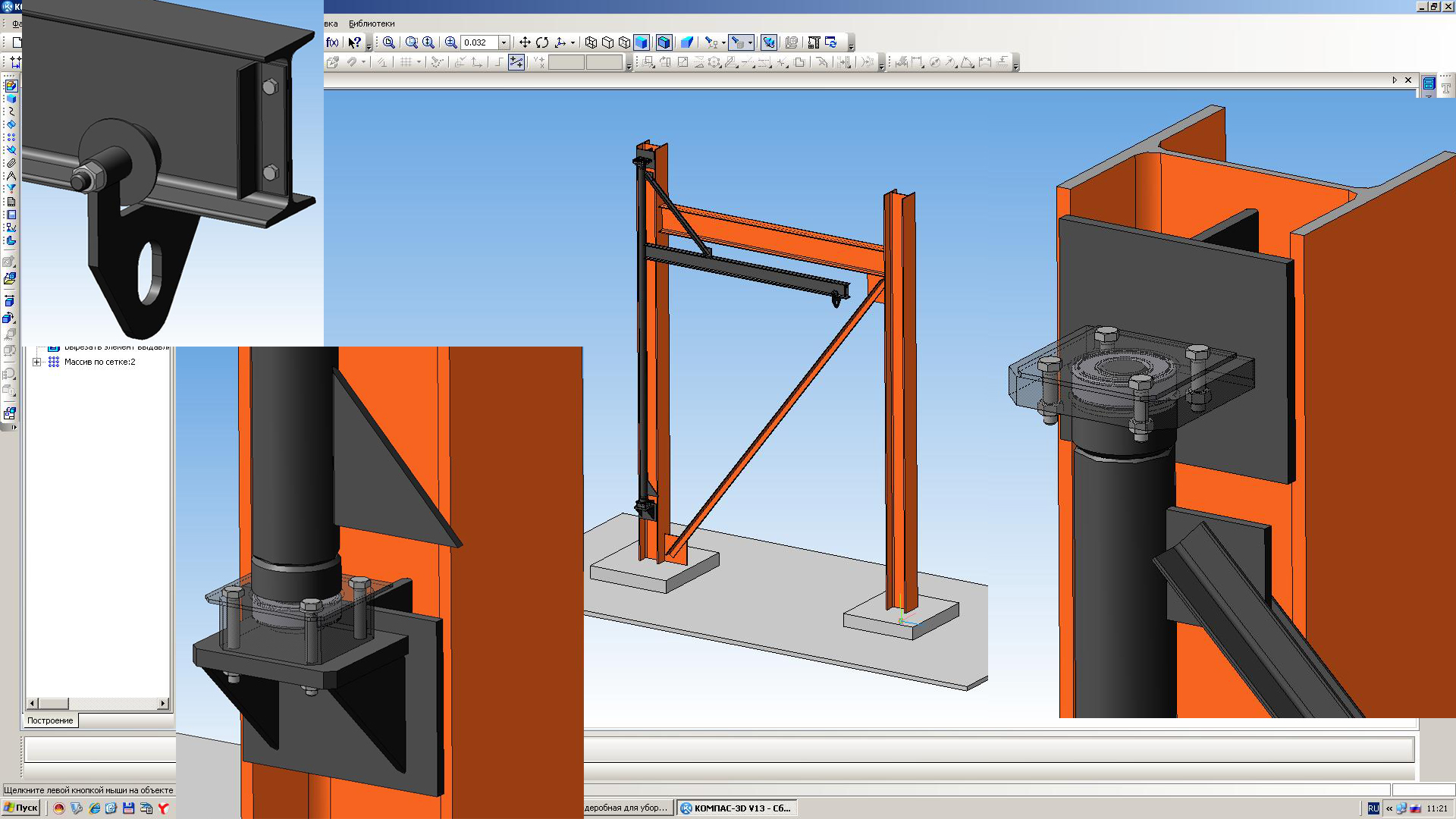

Стационарный кран укосина спроектирован для перемещения грузов подвесной лебедкой (цепной). Грузоподъемность до 500кг. Представляет собой цельносварную металлоконструкцию, которая приваривается к существующей металлической колонне. Вертикальная стойка выполнена из трубы Ø89х4,5, с обоих концов к которой привариваются стальные бобышки, горизонтальная балка изготавливается из 16-го двутавра, к которой приваривается сверху раскос из уголка. Укосина вращается на двух подшипниках 180308 ГОСТ 8882-75. Для поддомкрачивания укосины при необходимости замены подшипников предусмотрена специальная косынка, которая приваривается у основания вертикальной стойки. Проект содержит в себе все необходимые чертежи, а также перечень необходимых материалов.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Кран укосина грузоподъемностью до 500 кг
Кран укосина грузоподъемностью до 500 кг
0
53
1088
8
0
100
Автор
Максим Палыч
Николенко
Дата
20.04.2017
Язык
Русский
Состав
3D сборка, чертежи для изготовления
Софт
КОМПАС-3D 13 sp1
Как открыть?
Содержимое архива
-
Кран-укосина
-
Балка.m3d
-
Каретка подвесная
-
Ось _ ПРВ-151.04.03.cdw
-
Кондуктор для приварки втулок к лещете _ ПРВ-151.04.00.00 СБ.cdw
-
Втулка.m3d
-
Сборка подвесной каретки.a3d
-
Ролик _ ПРВ-151.04.01.cdw
-
Ролик.m3d
-
Ось.m3d
-
ПРВ-151.04.00.00 СБ Каретка подвесная.cdw
-
Сухарь из 2-х половин _ ПРВ-151.04.04.cdw
-
Лещета.m3d
-
Сухарь из 2-х половин.m3d
-
Втулка _ ПРВ-151.04.02.cdw
-
-
Опора верхняя.m3d
-
Упор.m3d
-
Балка с упорами.a3d
-
Косынка для угольника 2.m3d
-
Упор нижний.m3d
-
Подшипник 308 ГОСТ 8338-75.a3d
-
Опора нижняя.m3d
-
Косынка для угольника.m3d
-
Чашка.m3d
-
Труба 89х4,5.m3d
-
Косынка большая.m3d
-
Сборка всего крана.a3d
-
Подбор подшипников.a3d
-
Бобышка заготовка.m3d
-
Стяжка.a3d
-
Бобышка.m3d
-
Верхняя часть.a3d
-
Крышка верхняя.m3d
-
Косынка.m3d
-
Крышка.m3d
-
Упор верхний.m3d
-
Болт М30.m3d
-
Нижняя часть.a3d
-
Угольник.a3d
-
-
ПРВ-151.01.01.00 СБ Стяжка.cdw
-
ПРВ-151.01.00.02 Упор.cdw
-
ПРВ-151.00.00.00 СБ Схема установки крана-укосины.cdw
-
ПРВ-151.02.00.03 Крышка нижняя.cdw
-
ПРВ-151.03.00.00 СБ Упор большой.cdw
-
ПРВ-151.01.00.00 СБ Угольник.cdw
-
Основание.m3d
-
Ребро.m3d
-
ПРВ-151.02.00.02 Опора нижняя.cdw
-
материалы.doc
-
ПРВ-151.01.00.03 Косынка большая.cdw
-
ПРВ-151.00.00.01 Опора верхняя.cdw
-
ПРВ-151.01.00.01 Балка.cdw
-
ПРВ-151.00.00.00 СБ Схема установки крана-укосины разрушены виды печать.cdw
-
ПРВ-151.01.01.02 Бобышка.cdw
-
ПРВ-151.02.00.00 СБ Основание.cdw
-
ПРВ-151.02.00.01 Чашка.cdw
-
Сборка всего 1.a3d
-
ПРВ-151.00.00.02 Крышка верхняя.cdw
-
ПРВ-151.01.01.01 Труба.cdw
-
ПРВ-151.02.00.04 Косынка.cdw
