Башенный кран Q=9,2т

Сибирская государственная автомобильно-дорожная академия
Кафедра подъёмного транспорта
Курсовой проект по дисциплине "Подъёмно-транспортные строительно-дорожные машины"
На тему: Расчёт механизма подъёма груза и расчёт передвижения тяговой тележки
Омск 2014

В данной курсовой работе рассматривается 2 расчёта башенного крана на механизм подъёма груза и механизм передвижения тележки.

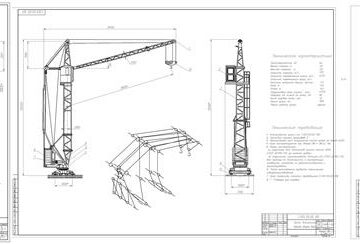

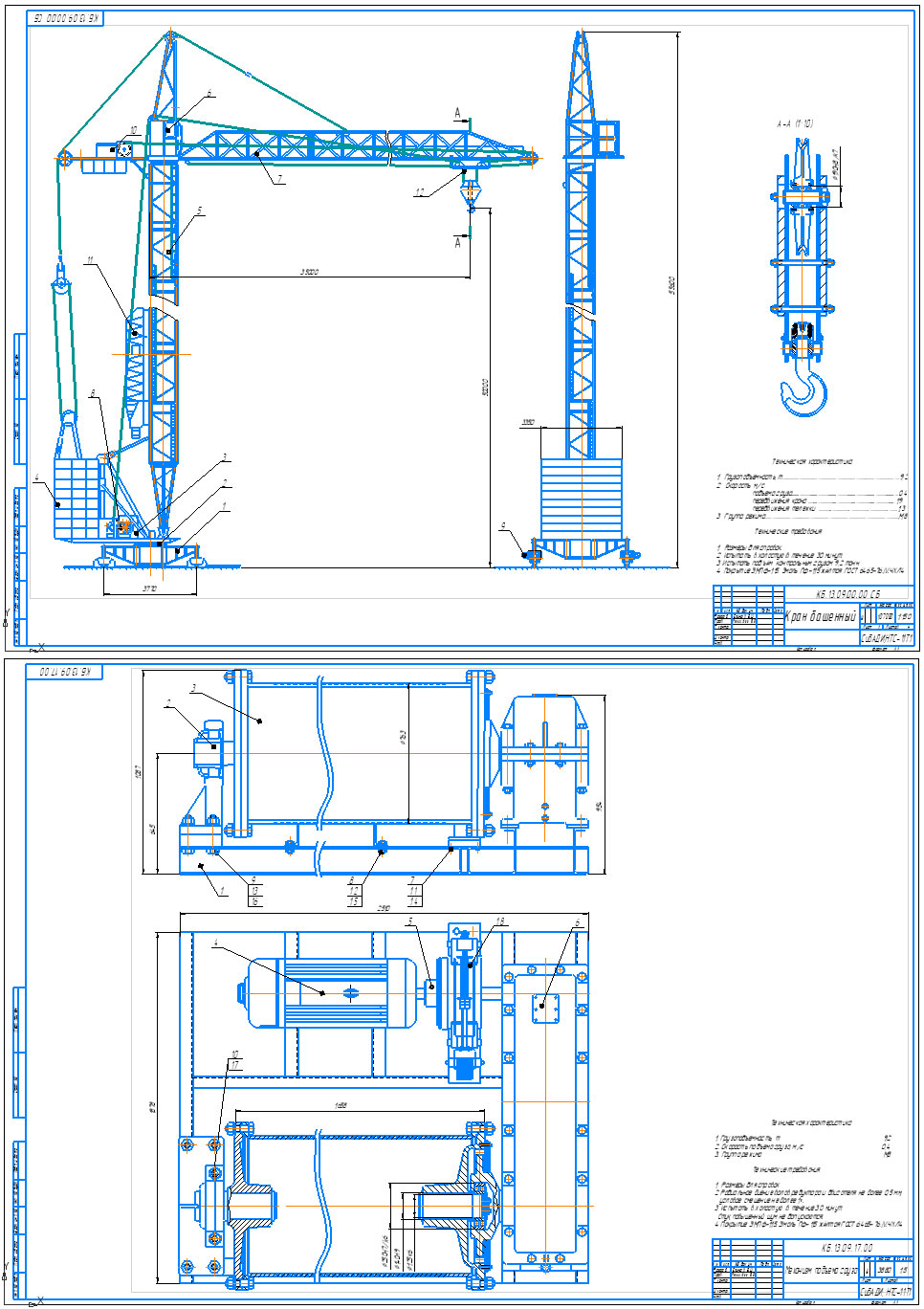

Графическая часть содержит чертежи крана общий вид, механизма подъёма груза, барабана, где к каждому чертежу прикреплена спецификация.
Проект составляет записку 32 стр, чертежи формата 2 листа А1, 1 лист А3, 4 листа А4 специикация.

Техническая характеристика
1 Грузоподъемность, т 9,2
2 Скорость м/с:
подъема груза 0,4
передвижения крана 1,9
передвижения тележки 1,3
3 Группа режима M8

Содержание
Введение 3
1 Расчёт механизма подъёма груза 4
1.1 Выбор схемы полиспаста 4
1.2 Расчёт усилий в канате и выбор каната 5
1.3 Выбор конструкции барабана и определение его размеров 6
1.4 Расчёт крепления каната 9
1.5 Расчёт грузовой подвески 10
1.5.1 Выбор подшипника блока 10
1.5.2 Расчёт оси блока 12
1.5.3 Выбор крюка, расчёт гайки крюка 13
1.5.4 Выбор подшипника под гайку крюка 15
1.5.5 Расчёт траверсы 15
1.5.6 Расчёт щеки 17
1.6 Определение мощности выбор двигателя 18
1.7 Выбор стандартных элементов 20
1.7.1 Выбор редуктора 20
1.7.2 Выбор муфты 22
1.8 Выбор тормоза 22
2 Расчёт механизма передвижения тележки с канатной тягой 24
2.1 Выбор ходового колеса 24
2.2 Определение суммарной силы сопротивления передвижению тележки 25
2.3 Определение тягового усилия 26
2.4 Определение типоразмера каната 26
2.5 Определение расчетного диаметра барабана 26
2.6 Определение мощности и выбора электродвигателя 26
2.7 Выбор стандартных элементов 28
2.7.1 Выбор редуктора 28
2.7.2 Выбор муфты 29
2.7.3 Выбор тормоза 30
Заключение 32
