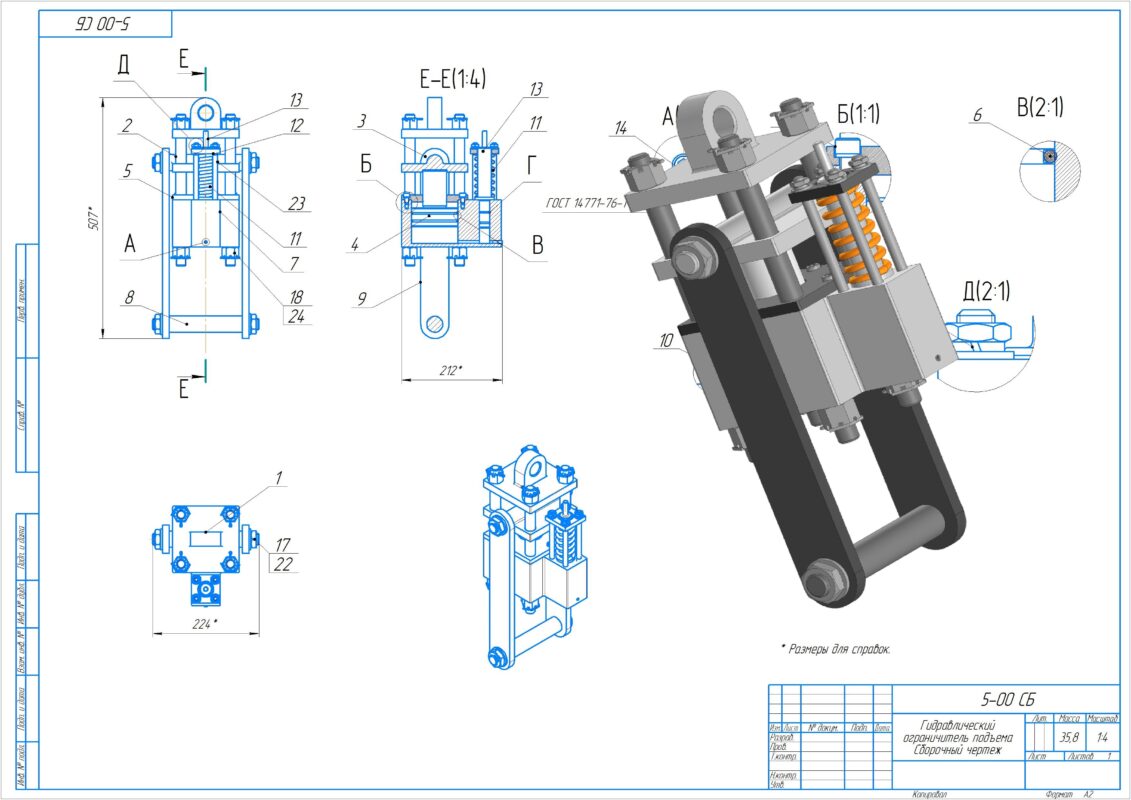

Габаритная твердотельная модель сборки в масштабе 1 к 1. Сборка содержит 13 деталей и стандартные изделия. Сборочный чертёж №5 из альбома задания для выполнения сборочных чертежей Рассохина В.В от 1974 г.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Гидравлический ограничитель подъема на 5 т.
Гидравлический ограничитель подъема на 5 т.
1
2
450
11
1
50
Сообщить о проблеме
Автор
Иван
Дата
30.05.2024
Язык
Русский
Состав
3D Сборка с деталями, сборочный чертеж, спецификация
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гидравлический ограничитель подъема.a3d
-
Гидравлический ограничитель подъема _ 5-00.cdw
-
Гидравлический ограничитель подъема _ 5-00.spw
-
Кольцо уплотнительное 5-10 .m3d
-
Кольцо уплотнительное 5-17.m3d
-
Корпус 5-11.m3d
-
Крышка _ 5-20.m3d
-
Крышка корпуса _ 5-9.m3d
-
Ось блока 5-12.m3d
-
Поршеь _ 5-7.m3d
-
Пружина _ 5-18.m3d
-
Серьга 5-13.m3d
-
Стойка _ 5-5.m3d
-
Толкатель _ 5-23.m3d
-
Траверса 5-6.m3d
-
Фланец _ 5-4.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
