Восстановление грейфера для сыпучих материалов, крана г/п 16 т. по эскизам и замерам. Общий вид, опись, сборочные единицы и детали
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Грейфер двухчелюстной четырехканатный МГ2-16С3-4К-5,3-У1
Грейфер двухчелюстной четырехканатный МГ2-16С3-4К-5,3-У1
0
0
26
0
0
1 500
Сообщить о проблеме
Автор
Гульнара
Дата
09.10.2026
Язык
Русский
Состав

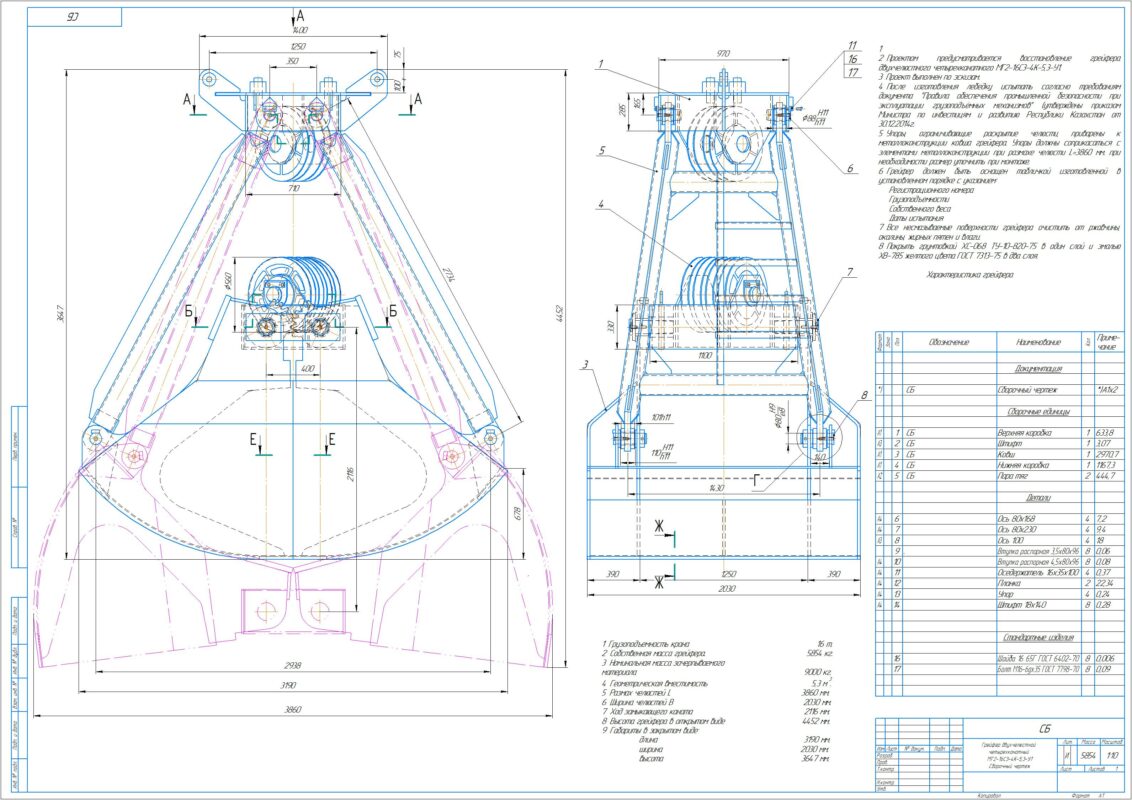

Общий вид грейфера. Сборочные единицы: Верхняя коробка. Нижняя коробка. Пара тяг. Ковш. Деталировка, все детали.
