Кран-балка с электротельфером грузоподъёмностью 10 тонн

Тюменский индустриальный университет
Кафедра транспортных и технологических систем
Курсовой проект по дисциплине: «Грузоподъёмные машины»
На тему : «Кран-балка с электротельфером грузоподъёмностью 10 тонн»
Тюмень 2019

Исходные данные:
грузоподъёмность- 100 кН
скорость подъёма груза - 10 м\мин
режим работы - средний
кратность полиспаста - 3
высота подъёма - 6 м

В данной курсовой работе рассматривается кран-балка с электротельфером , который используется на больших и малых производствах. Проведен расчёт основных параметров машины.

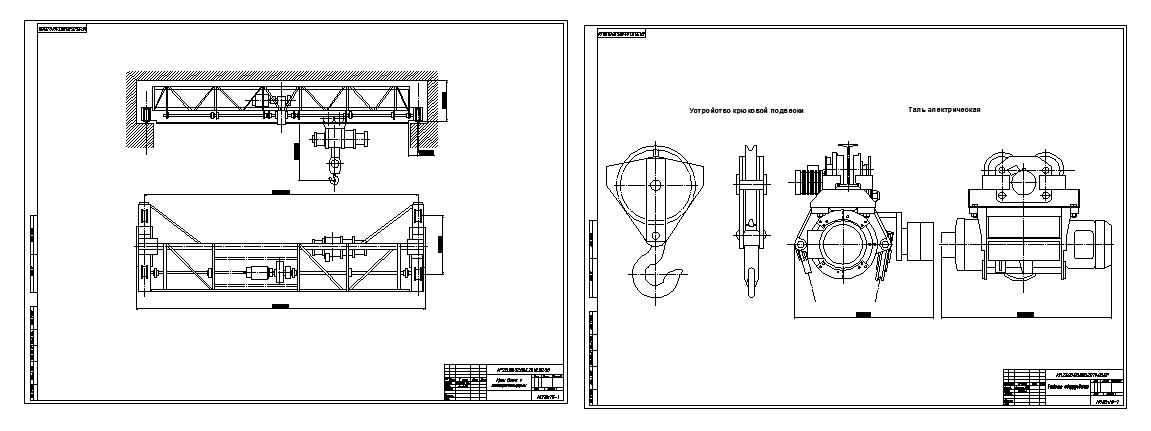

графическая часть содержит чертёж общего вида крана , а так же чертёж крюковой подвески и электрической тали.

Содержание
Введение…………………………………………………………………….3
Описание работы машины………………………………………………..4
2.Расчётно-конструкторская часть……………………………………….5
2.1 Выбор каната………………………………………………………5
2.2 Определение основных размеров блоков и барабана…………6
2.3 Выбор двигателя…………………………………………………..8
2.4 Выбор редуктора………………………………………………….10
2.5 Выбор муфты……………………………………………………10
2.6 Выбор тормоза…………………………………………………….11
3. Расчёт механизма передвижения крана……………………………..12
3.1 Вес отдельных элементов……………………………………….12
3.2 Сопротивление движению крана……………………………….12
3.3 Выбор двигателя…………………………………………………..15
3.4 Выбор редуктора………………………………………………..16
3.5 Выбор муфты и тормоза………………………………………….17
Заключение………………………………………………………………18
Список литературы……………………………………………………..19
