Кран двухбалочный мостовой г/п 20т

МГТУ им. Н.Э. Баумана
Кафедра подъемно транспортных систем
Курсовой проект по дисциплине: "Грузоподъемные механизмы"
На тему: "Кран двухбалочный мостовой г/п 20т"
Москва 2020

Целью данного курсового проекта является проектирование двухбалочного мостового крана.

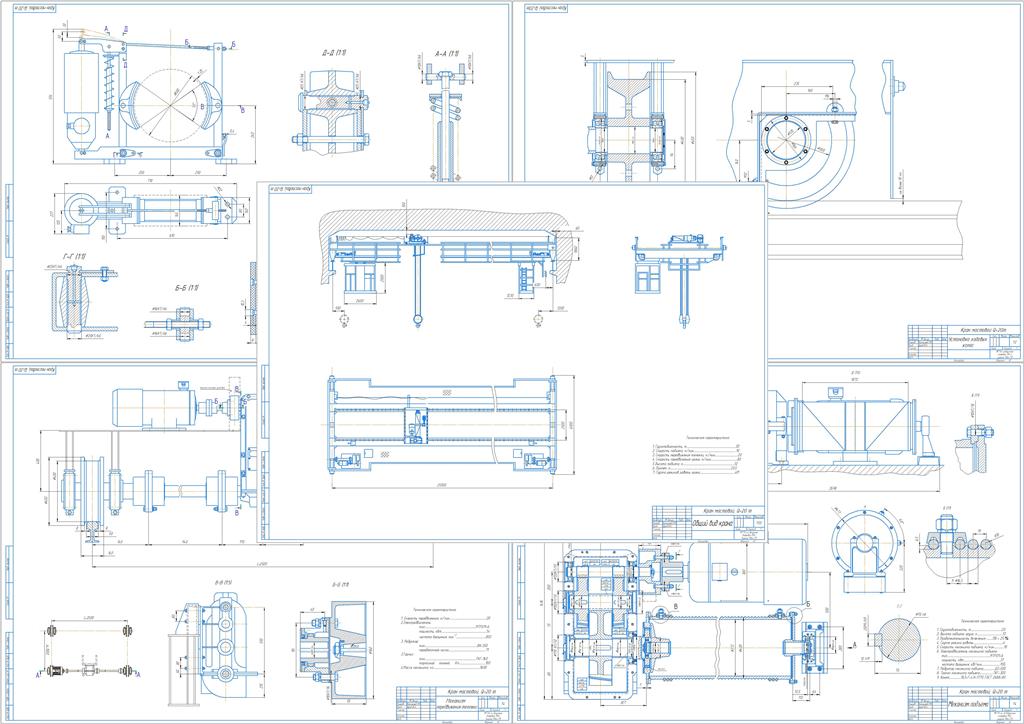

В данной работе я отражу расчёты механизма подъёма и механизма передвижения крана и т.д., а также сборочные чертежи механизма подъёма крана, механизма передвижения крана, тормоза механизма подъема, чертеж установки ходовых колес и чертёж общего вида крана.
Параметры Размерность Значение
Грузоподъемность т 20
Скорость подъема м/мин 10
Скорость передвижения тележки м/мин 20
Скорость передвижение крана м/мин 80
Высота подъема м 12
Пролет м 25,5
Группа режима работы 4М

Содержание
1 Расчет механизма подъема 3
1.1 Выбор схемы полиспаста 3
1.2 Выбор каната 4
1.3 Выбор крюковой подвески 6
1.4 Определение диаметра барабана 6
1.5 Определение длины барабана 7
1.6 Определение частоты вращения барабана 8
1.7 Определение мощности электродвигателя и его выбор 9
1.8 Нахождение передаточного отношения и выбор редуктора 9
1.9 Проверка пригодности редуктора 10
1.10 Расчёт стенки барабана на прочность 10
1.11 Проверка стенки барабана на устойчивость 11
1.12 Расчет крепления конца каната на барабан 12
1.13 Расчёт и выбор подшипников барабана 14
1.13.1 Расчёт левого подшипника на статическую грузоподъёмность 15
1.13.2 Расчёт правого подшипника на динамическую грузоподъёмность 15
1.14 Определение тормозного момента и выбор тормоза 16
1.15 Выбор соединительной муфты и тормозного шкива 17
1.15.1 Выбор соединительной муфты 17
1.15.2 Выбор тормозного шкива 17
1.16 Определение времени пуска при подъеме номинального груза 18
1.17 Определение времени торможения 19
1.18 Расчет болтов, соединяющих зубчатый венец с барабаном 20
2 Расчет механизма передвижения тележки 22
2.1 Выбор кинематической схемы механизма передвижения 22
2.2 Определение статических нагрузок на ходовые колеса. 22
2.3 Выбор колес и колесных установок 23
2.4 Выбор подтележечного рельса 23
2.5 Определение сопротивления передвижению тележки c грузом в период пуска 23
2.6 Определение сопротивлений передвижению тележки в период пуска без груза 25
2.7 Выбор электродвигателя 25
2.8 Выбор редуктора 26
2.9 Определение максимально допустимого ускорения, при котором обеспечивается заданный запас сцепления 26
2.10 Определение минимально допустимого времени пуска тележки без груза, при котором обеспечивается заданный запас сцепления 27
2.11 Определение фактического времени пуска тележки без груза 27
2.12 Определение фактического ускорения тележки без груза 28
2.13 Определение необходимого пускового момента при работе тележки с грузом 29
2.14 Определение максимально допустимого замедления 30
2.15 Определение минимально допустимого времени торможения 30
2.16 Определение сопротивления передвижения тележки с грузом в период торможения 30
2.17 Определение сопротивления передвижению тележки без груза в период торможения 31
2.18 Определение максимально допустимого тормозного момента при работе тележки без груза 32
2.19 Определение необходимого тормозного момента при работе тележки с грузом и выбор тормоза 32
3 Механизм передвижения крана 33
3.1 Сопротивление передвижению 33
3.2 Выбор электродвигателя и редуктора 33
3.3 Расчет ходовых колес 36
3.4 Определение тормозного момента 38
4 Расчет тормоза механизма подъема 40
4.1 Расчет силы сжатия пружины 40
4.2 Расчет пружины 41
5 Устройства и приспособления, обеспечивающие безопасность работы 43
Список использованной литературы 45
