Кран консольный настенный г/п 2.1т

Национальный университет водного хозяйства и природопользования
Кафедра мелиоративных и подъемно транспортных машин
Курсовий проект на тему: расчет крана консольного г/п 2.1т
Ровно 2015

Техническая характеристика
крана консольного настенный:
- Грузоподъемность: 2.1т;
- Вылет крюка:
самый: 8.5м;
наименьший: 1.4м;
- Высота подъема крюка: 5.9м;
- Скорость:
подъема груза: 7м / с;
движения тали: 20м / с;
движения крана: 48м / с;
- Канат ЛК-Р ГОСТ 5668-69;
- Масса крана: 4.2т.

В данном проекте произведен расчет механизма подъема. Расчет механизма передвижения тали. Расчет механизма передвижения крана.

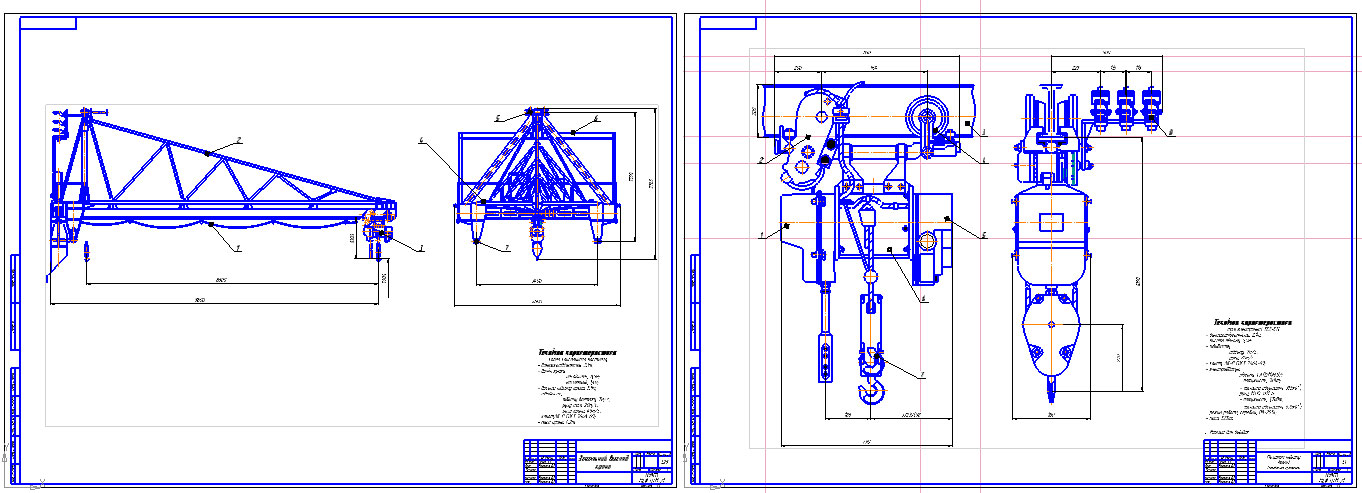

Графическая часть содержит кран общий вид, крюковая подвеска, таль.
Курсовой проект содержит 3 листа А1 графической части, 29 страниц пояснительной записки

1. Розрахунок механізму підйому
2. Розрахунок механізму пересування талі
3. Розрахунок механізму пересування крана
4. Охорона праці

Состав: Вид общий (ВО), Подвеска, Таль, ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
охорона прац_.doc
1.堭_ _.doc
2.堭_ - ⠫_.doc
3.堭_ - ࠭.doc
Вступ.doc
гакова п_дв_ска.doc
гакова пыдвыска.cdw
гакова пыдвыска.cdw.bak
електро таль.cdw
електро таль.cdw.bak
загальний вмгляд.doc
Зміст.doc
кран.bak
кран.cdw
кран.cdw.bak
мех п_дйому.doc
