Консольный кран из 24М двутавра, без расчетов, делали для себя, минимальный состав КД, по сути для мелкого производства
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Кран консольный 1т
Кран консольный 1т
0
1
27
0
0
100
Сообщить о проблеме
Автор
Алексей Петрушев
Дата
01.07.2026
Язык
Русский
Состав

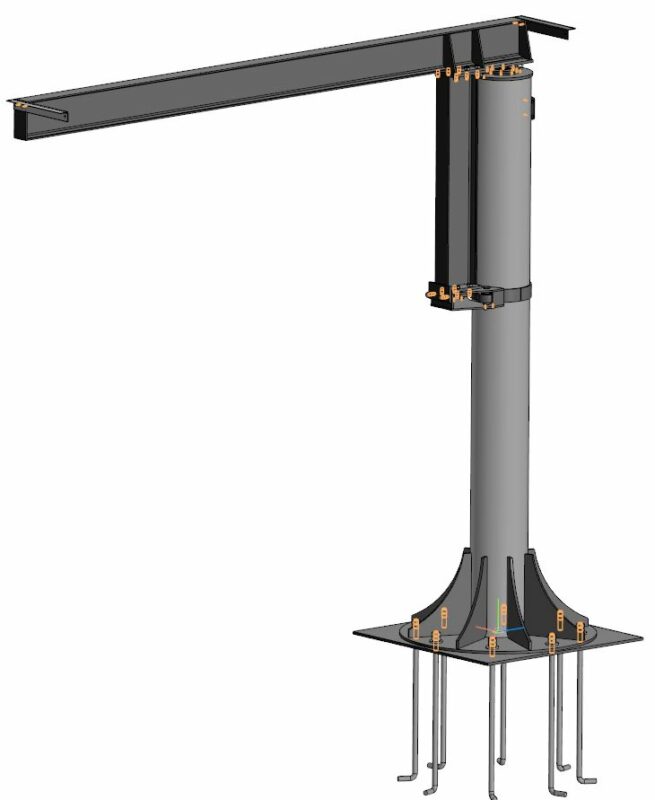

3D Сборка, чертежи согласно списка файлов
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
Двутавр 24М ГОСТ 19425-74.m3d
-
ККР-3-1-4-3,2.00.00 Кран консольный 1т.a3d
-
ККР-3-1-4-3,2.00.00 Кран консольный 1т.spw
-
ККР-3-1-4-3,2.00.00 Кран консольный 1т.stp
-

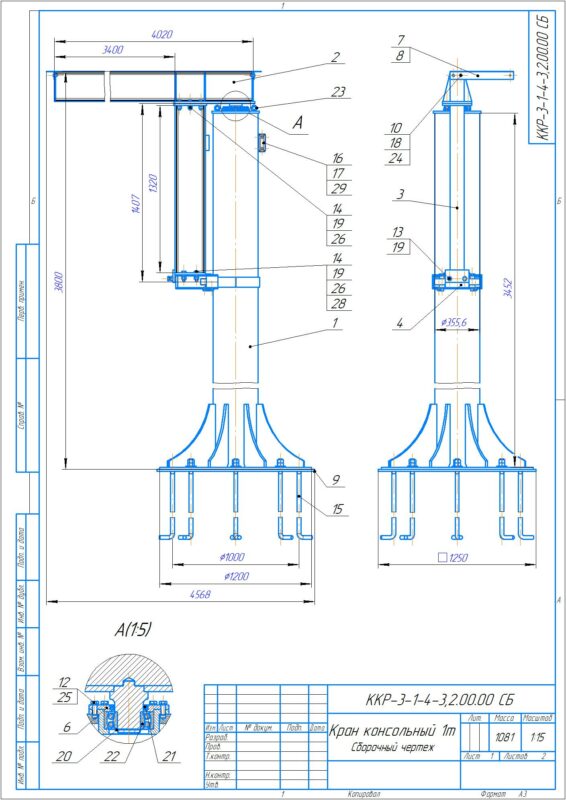

ККР-3-1-4-3,2.00.00СБ Кран консольный 1т.cdw
-
ККР-3-1-4-3,2.00.01 Крышка.cdw
-
ККР-3-1-4-3,2.00.01 Крышка.m3d
-
ККР-3-1-4-3,2.00.02 Уголок подвеса.cdw
-
ККР-3-1-4-3,2.00.02 Уголок подвеса.m3d
-
ККР-3-1-4-3,2.00.03 Фундаментное основание.cdw
-
ККР-3-1-4-3,2.00.03 Фундаментное основание.m3d
-
ККР-3-1-4-3,2.10.00 Колонна.a3d
-
ККР-3-1-4-3,2.10.00 Колонна.spw
-
ККР-3-1-4-3,2.10.00СБ Колонна.cdw
-
ККР-3-1-4-3,2.10.01 Опора шарнира.cdw
-
ККР-3-1-4-3,2.10.01 Опора шарнира.m3d
-
ККР-3-1-4-3,2.10.02 Основание.cdw
-
ККР-3-1-4-3,2.10.02 Основание.m3d
-
ККР-3-1-4-3,2.10.03 Косынка основания.cdw
-
ККР-3-1-4-3,2.10.03 Косынка основания.m3d
-
ККР-3-1-4-3,2.10.04 Плита шарнира.cdw
-
ККР-3-1-4-3,2.10.04 Плита шарнира.m3d
-
ККР-3-1-4-3,2.10.05 Сектор.cdw
-
ККР-3-1-4-3,2.10.05 Сектор.m3d
-
ККР-3-1-4-3,2.10.06 Платик.cdw
-
ККР-3-1-4-3,2.10.06 Платик.m3d
-
ККР-3-1-4-3,2.20.00 Консоль.a3d
-
ККР-3-1-4-3,2.20.00 Консоль.spw
-
ККР-3-1-4-3,2.20.00СБ Консоль.cdw
-
ККР-3-1-4-3,2.20.01 Балка 24М.cdw
-
ККР-3-1-4-3,2.20.01 Балка 24М.m3d
-
ККР-3-1-4-3,2.20.02 Основание.cdw
-
ККР-3-1-4-3,2.20.02 Основание.m3d
-
ККР-3-1-4-3,2.20.03 Ось.cdw
-
ККР-3-1-4-3,2.20.03 Ось.m3d
-
ККР-3-1-4-3,2.20.04 Ребро.cdw
-
ККР-3-1-4-3,2.20.04 Ребро.m3d
-
ККР-3-1-4-3,2.20.05 Ребро торцевое заднее.cdw
-
ККР-3-1-4-3,2.20.05 Ребро торцевое заднее.m3d
-
ККР-3-1-4-3,2.20.06 Ребро торцевое переднее.cdw
-
ККР-3-1-4-3,2.20.06 Ребро торцевое переднее.m3d
-
ККР-3-1-4-3,2.30.00 Кронштейн опорный.a3d
-
ККР-3-1-4-3,2.30.00 Кронштейн опорный.spw
-
ККР-3-1-4-3,2.30.00СБ Кронштейн опорный.cdw
-
ККР-3-1-4-3,2.30.01 Ребро верхнее.cdw
-
ККР-3-1-4-3,2.30.01 Ребро верхнее.m3d
-
ККР-3-1-4-3,2.30.02 Ребро нижнее.cdw
-
ККР-3-1-4-3,2.30.02 Ребро нижнее.m3d
-
ККР-3-1-4-3,2.30.03 Платик.cdw
-
ККР-3-1-4-3,2.30.03 Платик.m3d
-
ККР-3-1-4-3,2.30.04 Упор.cdw
-
ККР-3-1-4-3,2.30.04 Упор.m3d
-
ККР-3-1-4-3,2.40.00 Площадка опорная.a3d
-
ККР-3-1-4-3,2.40.00 Площадка опорная.spw
-
ККР-3-1-4-3,2.40.00СБ Площадка опорная.cdw
-
ККР-3-1-4-3,2.40.01 Ось.cdw
-
ККР-3-1-4-3,2.40.01 Ось.m3d
-
ККР-3-1-4-3,2.40.02 Ролик.cdw
-
ККР-3-1-4-3,2.40.02 Ролик.m3d
-
ККР-3-1-4-3,2.40.03 Стопор.cdw
-
ККР-3-1-4-3,2.40.03 Стопор.m3d
-
ККР-3-1-4-3,2.40.04 Втулка.cdw
-
ККР-3-1-4-3,2.40.04 Втулка.m3d
-
ККР-3-1-4-3,2.45.00 Корпус роликов.a3d
-
ККР-3-1-4-3,2.45.00 Корпус роликов.spw
-
ККР-3-1-4-3,2.45.00СБ Корпус роликов.cdw
-
ККР-3-1-4-3,2.45.01 Пластина верхняя.cdw
-
ККР-3-1-4-3,2.45.01 Пластина верхняя.m3d
-
ККР-3-1-4-3,2.45.02 Пластина нижняя.cdw
-
ККР-3-1-4-3,2.45.02 Пластина нижняя.m3d
-
ККР-3-1-4-3,2.45.03 Платик.cdw
-
ККР-3-1-4-3,2.45.03 Платик.m3d
-
ККР-3-1-4-3,2.45.04 Платик.cdw
-
ККР-3-1-4-3,2.45.04 Платик.m3d
-
Отбойник 1994.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
