Кран козловой ручной 1т L=3м H=3м (без механизма подъема)

106

Кран козловой ручной г/п 1т, высота 3м, ширина 3м. Модель с деталировкой, чертежами, dxf и ведомостями на закупку.

3D Модели Q=1т Кран Козловой

Автор

Ефим Савосько

Дата

23.02.2025

Язык

Русский

Состав

Кран СБ, Деталировка, Спецификация, 3D Сборка

Софт

КОМПАС-3D 22 Как открыть?

Содержимое архива

МПУ-1-3-3 Модели
- ED01-ZBP-125 - Колесо поворотное.m3d
- МПУ-1-3-3.00.00.000 МС - Кран.a3d
- МПУ-1-3-3.00.00.001 МД - Упор резиновый.m3d
- МПУ-1-3-3.01.00.000 МС - Мост.a3d
- МПУ-1-3-3.01.00.002 МД - Пластина опорная.m3d
- МПУ-1-3-3.01.00.003 МД - Пластина торцевая.m3d
- МПУ-1-3-3.01.00.004 МД - Кронштейн упора.m3d
- МПУ-1-3-3.02.00.000 МС - Стойка.a3d
- МПУ-1-3-3.02.00.004 МД - Пластина крепления колёс.m3d
- МПУ-1-3-3.02.00.005 МД - Косынка.m3d
- МПУ-1-3-3.02.00.006 МД - Заглушка трубы.m3d
МПУ-1-3-3 Чертежи

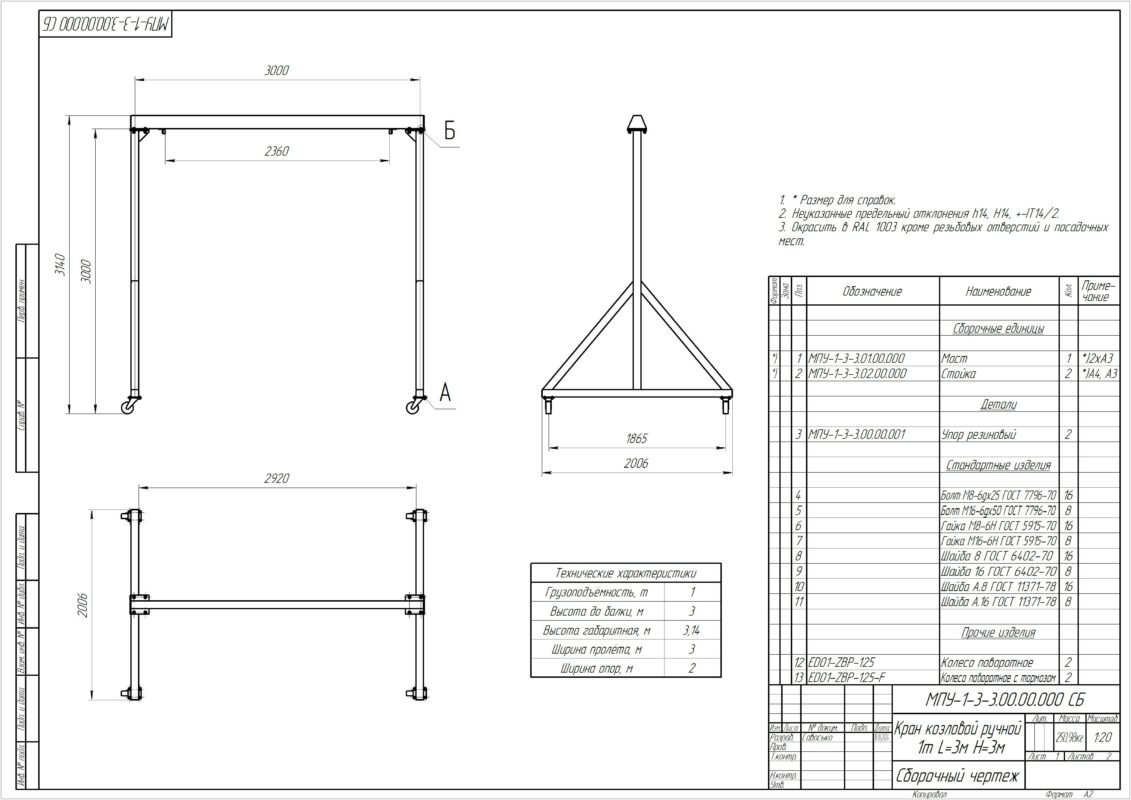

- МПУ-1-3-3.00.00.000 СБ - Кран козловой ручной 1т L=3м H=3м.cdw
- МПУ-1-3-3.01.00.000 СБ - Мост.cdw
- МПУ-1-3-3.01.00.002 - Пластина опорная.cdw
- МПУ-1-3-3.01.00.003 - Пластина торцевая.cdw
- МПУ-1-3-3.01.00.004 - Кронштейн упора.cdw
- МПУ-1-3-3.02.00.000 СБ - Стойка.cdw
- МПУ-1-3-3.02.00.003 - Опора диагональная Труба 80х80х5 ГОСТ 8639-82 Ст3пс ГОСТ 13663-86 L = 1493.5 мм.cdw
- МПУ-1-3-3.02.00.004 - Пластина крепления колёс.cdw
- МПУ-1-3-3.02.00.005 - Косынка.cdw
- МПУ-1-3-3.02.00.006 - Заглушка трубы.cdw
- Картинками
  - МПУ-1-3-3.00.00.000 СБ - Кран козловой ручной 1т L=3м H=3м(1).jpg
  - МПУ-1-3-3.00.00.000 СБ - Кран козловой ручной 1т L=3м H=3м(2).jpg
  - МПУ-1-3-3.01.00.000 СБ - Мост(1).jpg
  - МПУ-1-3-3.01.00.000 СБ - Мост(2).jpg
  - МПУ-1-3-3.01.00.002 - Пластина опорная.jpg
  - МПУ-1-3-3.01.00.003 - Пластина торцевая.jpg
  - МПУ-1-3-3.01.00.004 - Кронштейн упора.jpg
  - МПУ-1-3-3.02.00.000 СБ - Стойка(1).jpg
  - МПУ-1-3-3.02.00.000 СБ - Стойка(2).jpg
  - МПУ-1-3-3.02.00.003 - Опора диагональная Труба 80х80х5 ГОСТ 8639-82 Ст3пс ГОСТ 13663-86 L = 1493.5 мм.jpg
  - МПУ-1-3-3.02.00.004 - Пластина крепления колёс.jpg
  - МПУ-1-3-3.02.00.005 - Косынка.jpg
  - МПУ-1-3-3.02.00.006 - Заглушка трубы.jpg
МПУ-1-3-3 Лазер
- 10ммСт3-2шт МПУ-1-3-3.01.00.002 - Пластина опорная.dxf
- 5ммСт3-2шт МПУ-1-3-3.01.00.003 - Пластина торцевая.dxf
- 5ммСт3-2шт МПУ-1-3-3.02.00.005 - Косынка.dxf
- 5ммСт3-4шт МПУ-1-3-3.02.00.004 - Пластина крепления колёс.dxf
- 5ммСт3-4шт МПУ-1-3-3.02.00.006 - Заглушка трубы.dxf
desktop.ini
Ведомость деталей.xls
Ведомость материалов.xls
Ведомость сводная.xls

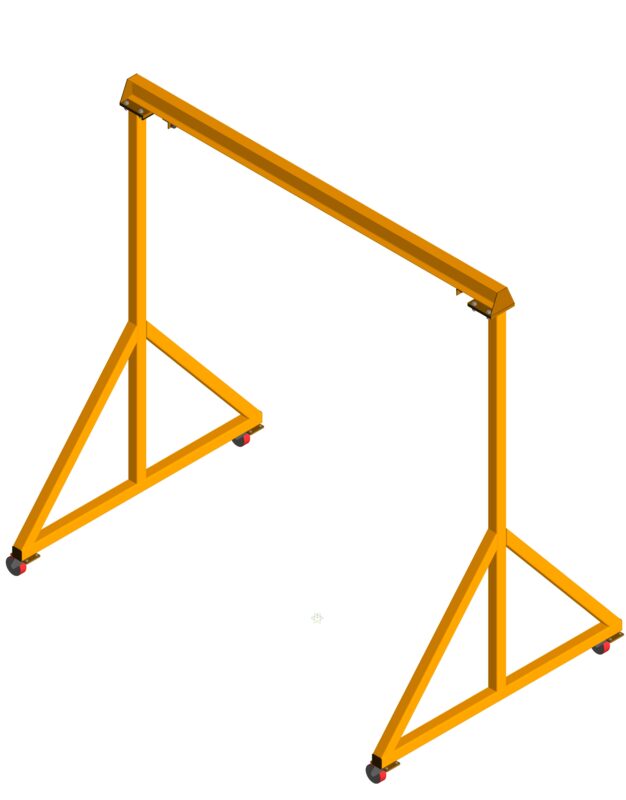

МПУ-1-3-3.00.00.000 МС - Кран.jpg
