Кран мостовой однобалочный грузоподьемностью 63кН

Белорусско-Российский университет, кафедра СДПТМиО, курсовой проект по теме"Кран мостовой однобалочный", Могилев, 2014

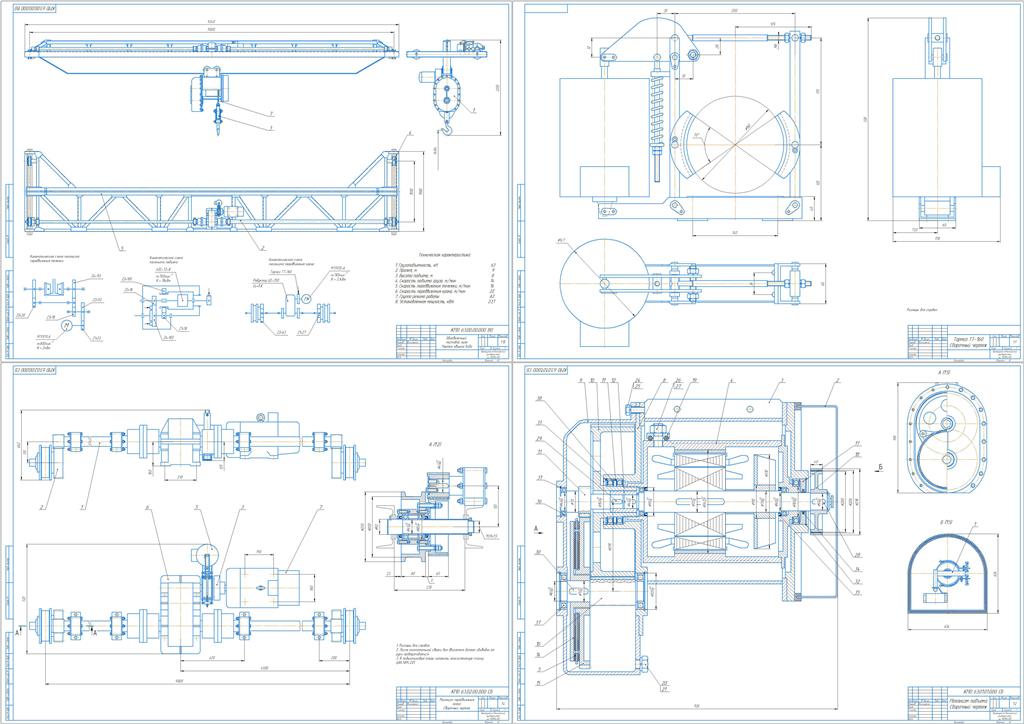

КРАН мостовой однобалочный грузоподьемностью 63кН, скорость подьема груза 14м/мин, высота подьема 8м, пролет 9м, скорость передвижения крана22 м /мин, скорость передвижения тележки 16 м/мин

Содержание
Введение………………………………………………………………………….…3
1. Расчет механизма подъема……………………………………………………...4
1.1 Выбор полиспаста, расчет диаметров каната, барабана, блоков……………4
1.2 Выбор электродвигателя……………………………………………………….6
1.3 Расчет второй ступени редуктора……………………………………………...7
1.4 Расчет валов…………………………………………………………………....10
1.5 Выбор тормоза………………………………………………………………....10
1.6 Расчет крепления каната к барабану………………………………………....12
1.7 Выбор крюка…………………………………………………………………...13
1.8 Выбор упорного подшипника…………………………………………….......13
1.9 Расчет траверсы крюкой подвески…………………………………………...14
1.10 Выбор подшипников блоков…………………………………………….......15
2. Расчет механизма передвижения тельфера…………………………………...16
2.1 Выбор ходовых колес…………………………………………………………16
2.2 Определение сопротивления передвижению тельфера………………..........16
2.3 Выбор двигателя………………………………………………………………17
2.4 Расчет зубчатого редуктора………………………………………………......17
2.4.1 Расчет первой ступени редуктора……………………………………….....18
2.4.2 Расчет второй ступени………………………………………………………19
2.5 Определение коэффициент запаса сцепления ходовых колес с двутавром.20
3. Расчет механизма передвижения крана……………………………………….24
3.1 Выбор ходовых колес…………………………………………………………24
3.2 Определение сопротивлений передвижению крана………………………...24
3.3 Выбор кинематической схемы привода, двигателя и редуктора…………..24
3.4 Расчет открытой зубчатой передачи…………………………………………25
3.5 Определения коэффициента запаса сцепления ходовых колес с рельсом...26
3.6 Расчет валов…………………………………………………………………...29
3.7 Выбор тормоза………………………………………………………………...29
4. Расчет металлоконструкции крана……………………………………………30
5. Техника безопасности……………………………………..…………………...31
6. Смазка узлов крана……………………………………………………………..32
Список использованных источников…………………………………………….33
