Кран-штабелер подвесной грузоподъемностью 2,5 т

Белорусский национальный технический университет
Кафедра строительные и дорожные машины
Факультет транспортных коммуникаций
Курсовой проект по дисциплине «Подъемно-транспортные машины»
На тему «Кран-штабелер подвесной грузоподъемностью 2,5 т»
Минск 2020

Исходные данные к расчету: грузоподъемность G = 2500 кг, пролет крана L = 5 м, высота подъема груза H = 5 м, скорость подъема груза ν = 13 м/мин, группа режима работы механизма подъема груза – М6, скорость передвижения Vпер.= 0,66 м/с, вес каретки и подвижной части колоны Gk = 510 кг.

Целью курсового проекта является проектирование и расчет основных механизмов и металлоконструкции подвесного крана-штабелера грузоподъемностью 2,5 т.

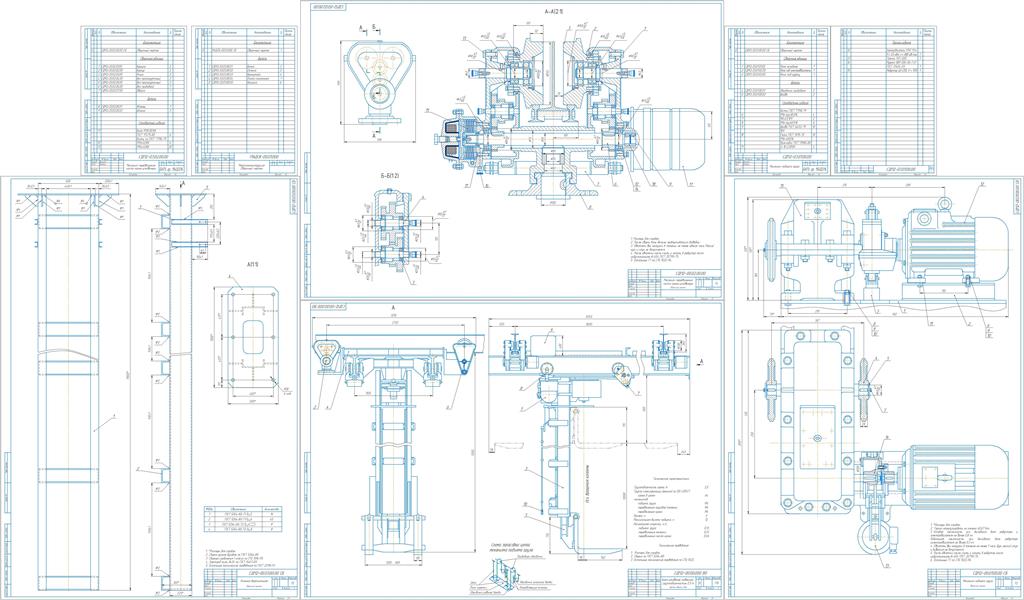

Графическая часть содержит общего вида крана, механизмов подъема груза, передвижения и металлоконструкции колонны подвесного крана-штабелера.

Содержание
ВВЕДЕНИЕ
1 ОБЗОР И АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ КРАНОВ-ШТАБЕЛЕРОВ
2 РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА
3 РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ КРАНА
4 РАСЧЕТ МЕТАЛЛОКОНСТРУКЦИИ ВЕРТИКАЛЬНОЙ КОЛОННЫ КРАНА-ШТАБЕЛЕРА
5 ОХРАНА ТРУДА ПРИ ЭКСПЛУАТАЦИИ КРАНА
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
