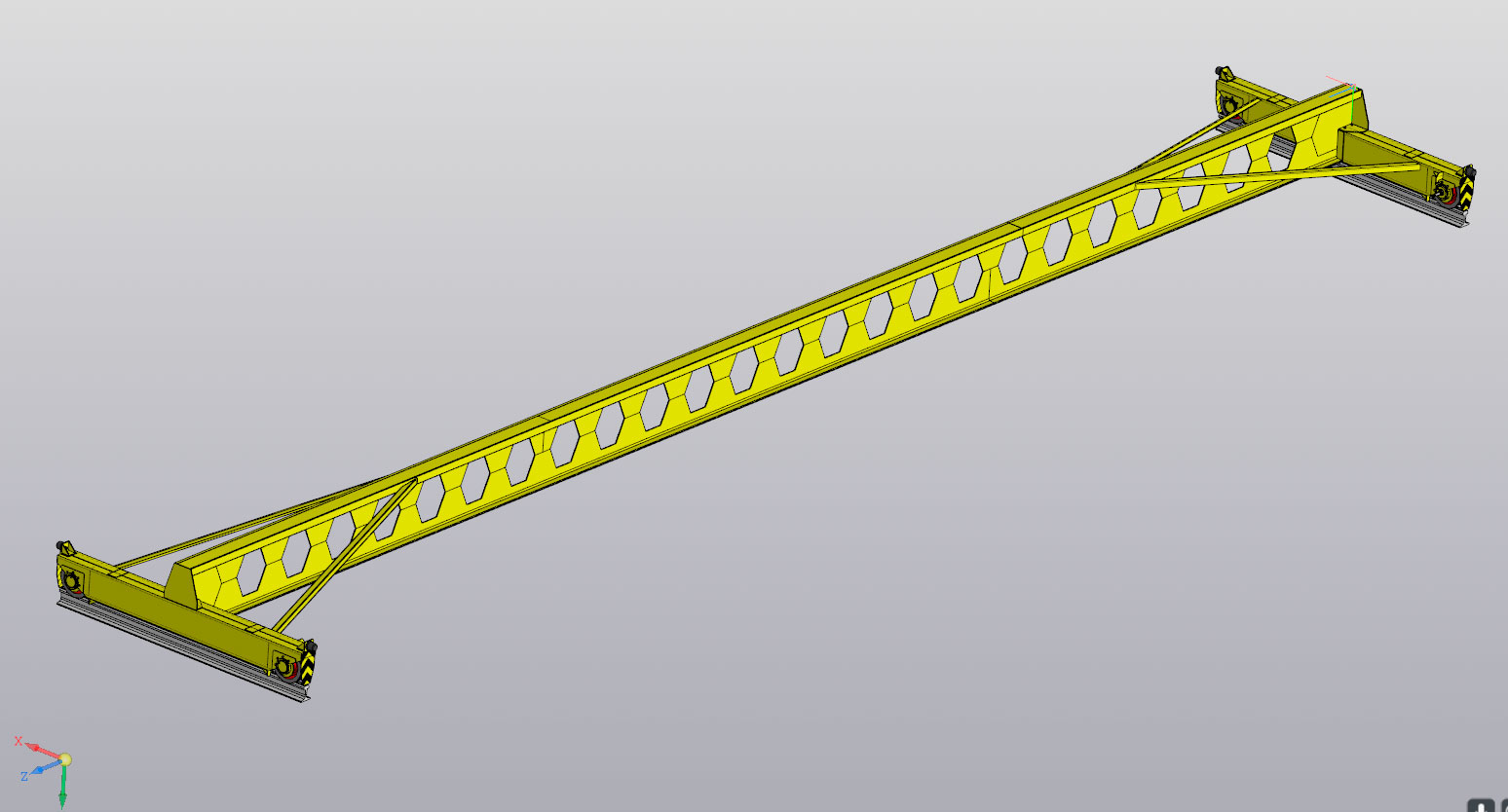

Мост опорной кран-балки грузоподъемностью 5 тонн пролетом 16.3 метра, проектировался под болгарскую электрическую таль, механизм передвижения крана реализован мотор-редукторами.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Мост кран-балки Q=5.0 т L=16.3 м
Мост кран-балки Q=5.0 т L=16.3 м
0
21
952
24
8
80
Содержимое архива
-
СМ 100.00.00 СБ Мост кран-балки.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
8
Чтобы оставить комментарий, необходимо войти
В какой программе его смотреть?
Расчет на кран балку делался?
Можно ли его корректировать до пролета 16,5 метров?
Кран-балку изготовили очень давно, расчеты тяжело найти будет, но расчет выполнялся, думаю, что на 16.5 метров Вы можете спокойно увеличить пролет.
Открыть STEP формат вы можете практически в любой CAD программе
Да, выполнялся расчет, думаю, что на 16.5 метров вы можете спокойно увеличить пролет
STEP формат поддерживают почти все CAD программы. Смотрите что у Вас есть.
Расстояние между центрами шестигранников 630, можно добавить по 100 с краев. Но надо обладать навыками.
Насчет расчетов не знаю, может скажет автор.
В загрузке только 1 файл stp?
да, всего один файл
Подскажите, где взять деталировку?
Не совсем понятен Ваш вопрос. Данная сборка включает детали. Например я открыл файл компасом и сделал отчет:
-------------------------------------------
Документ Сборка \СМ 100.00.00 СБ Мост кран-балки.a3d
-------------------------------------------
Обозначение = СМ 100.00.00 СБ
Материал = Сталь 10 ГОСТ 1050-2013
Масса = 2700.338156 кг
Тип объекта = Сборочная единица
Компоненты первого уровня = 91
Подсборки (*.a3d) = 11
Детали (*.m3d) = 80
