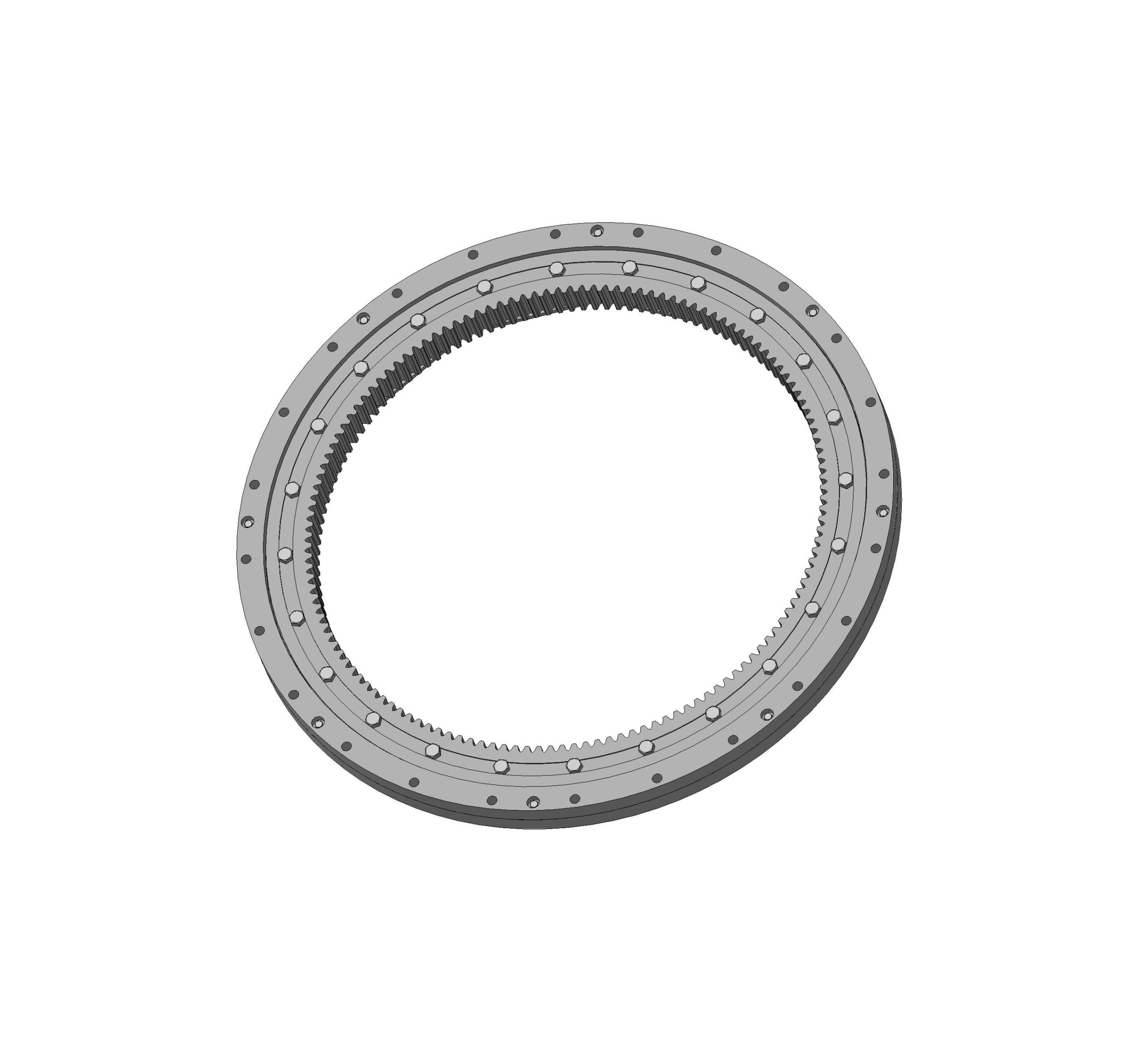

Опорно-поворотное устройство ОПУ-1400

Опорно-поворотное устройство ОПУ-1400 устанавливается на автокранах Ивановец КС-35714, КС-35715. Предназначено для передачи нагрузки от поворотной платформы к нижней, ходовой, части крана и обеспечивает возможность поворотной платформе свободно вращаться относительно рамы.

Опора ОПУ-1400 состоит из верхней и нижней полуобойм, и зубчатого венца, торцевые поверхности которых служат дорожками качения для цилиндрических роликов.

При установке на кран венец соединяется болтами с ходовой рамой, а полуобоймы крепятся друг к другу и к поворотной платформе, благодаря чему платформа имеет возможность поворачиваться относительно ходовой рамы на любой угол.

Характеристики опорно-поворного устройства ОПУ-1400:
Диаметр - 1400 мм;
Модуль зуба - 8 мм;
Количество зубьев - 137 зубьев;
Количество отверстий - 24 отверстия.
