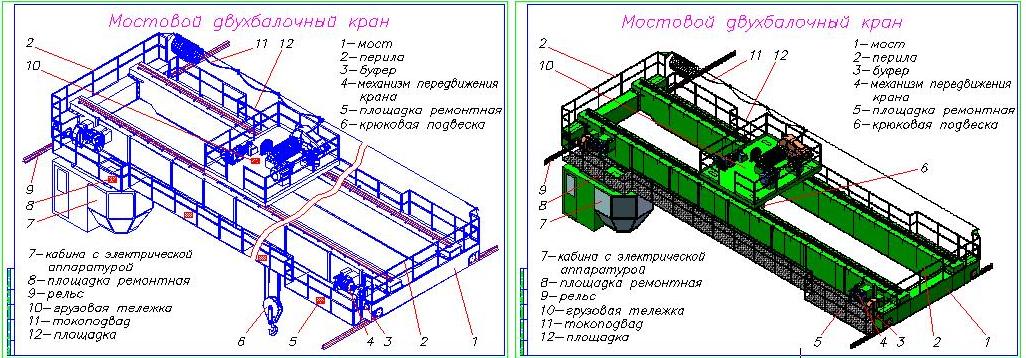

Плакаты "Мостовой двухбалочный кран ВКР.140007990"

На плакатах мостового двухбалочного крана, предназначенного для подъема, горизонтального перемещения и опускания грузов различного типа и назначения, крупногабаритных частей оборудования и установок, строительных конструкций и т.п., показаны основные узлы и механизмы.
Основой крана является мост, состоящий из главных балок и концевых балок, которые образуют жесткую конструкцию, способную выдерживать приложенные нагрузки.
На нем смонтированы механизм подъема груза в виде грузовой тележки, механизмы перемещения тележки и механизм передвижения самого крана.
Кроме того, там же находятся приборы и аппараты управления, кабина машиниста крана, вспомогательные устройства и приборы безопасности

Состав: Плакат Язык документа

Софт: AutoCAD 2005

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Плакаты "Мостовой двухбалочный кран ВКР.140007990"

ВКР.140007990 Мостовой двухбалочный кран .dwg
