Конкурс асов 3D-моделирования

Подкрановые пути башенных кранов QTZ-80

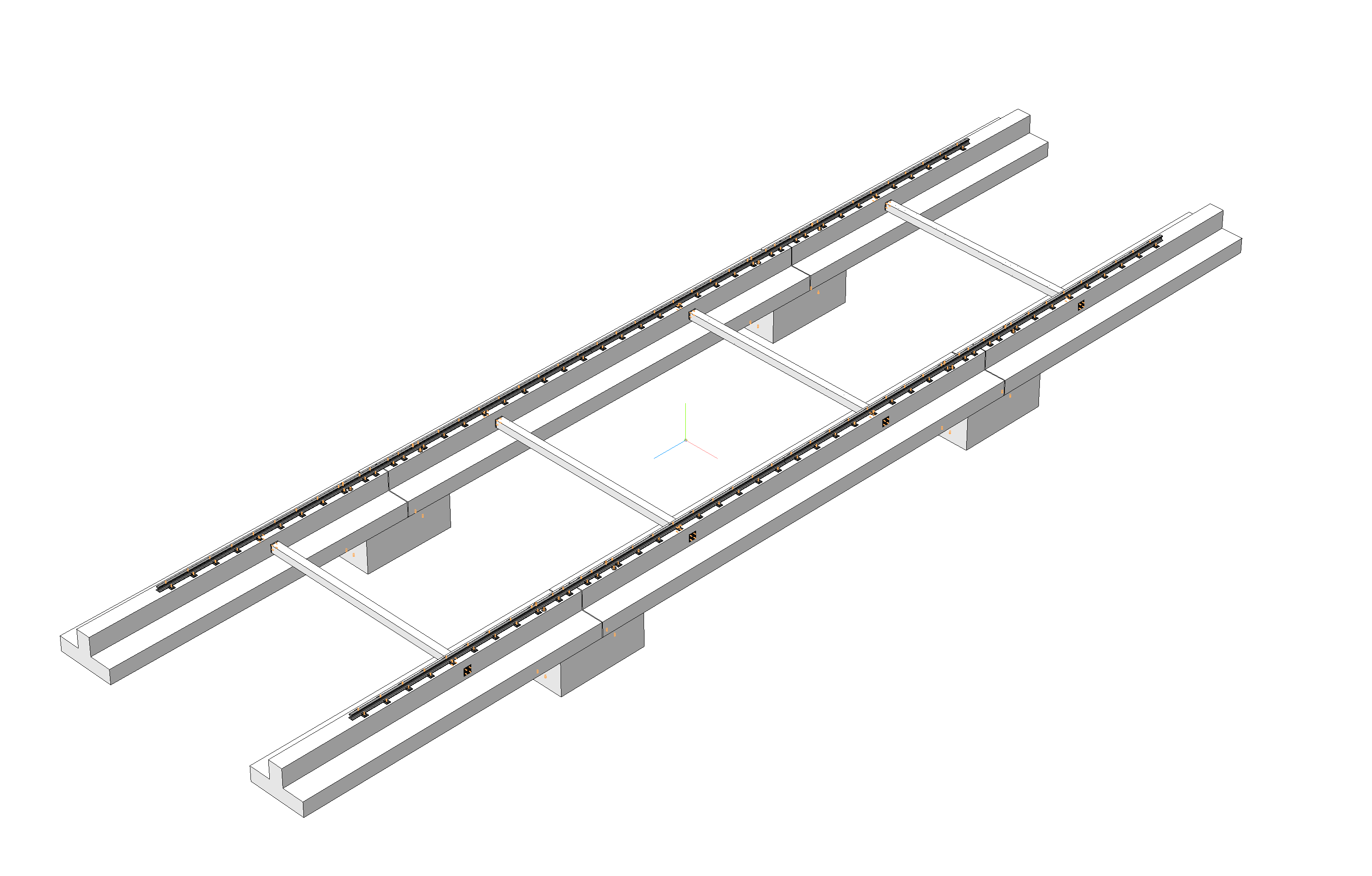

Полный комплект рабочей документации и 3Д модели оригинальных подкрановых путей под башенные краны китайского производства QTZ-80. В папке Мод 6А бонусом лежит адаптированный под Российский стандарт грузоперевозок сегмент пути (масса пролётной конструкции 16.25 т.). Все чертежи выполнены в соответствии с ЕСКД и готовы к "употреблению" без дополнительной "обжарки". Модель основная (Путь в 2 нити) составлена с учётом применяемых на территории РФ материалов. Внимание!!! При установке на помните, что грунты имеют разную несущую способность, по этой причине, если сомневаетесь в чём-то, пишите  - чем могу - помогу, подскажу.

Состав: Полный комплект от 3Д модели до рабочей документации Язык документа
