Проектирование крана настенного передвижного

Уральский Федеральный университет имени первого Президента России Б.Н.Ельцина
Кафедра "Подъемно-транспортные машины и роботы"
Курсовой проект по дисциплине "Специальные краны"
На тему: "Проектирование крана настенного передвижного"
Екатеринбург 2015

Исходные данные:Кран настенный передвижной Грузоподъемность m=4000 кг, скорость подъема V=0,2 м/с, высота подъема H=6м, режим нагружения L1, группа классификации механизма M2, число зубьев шестерни Z=21.

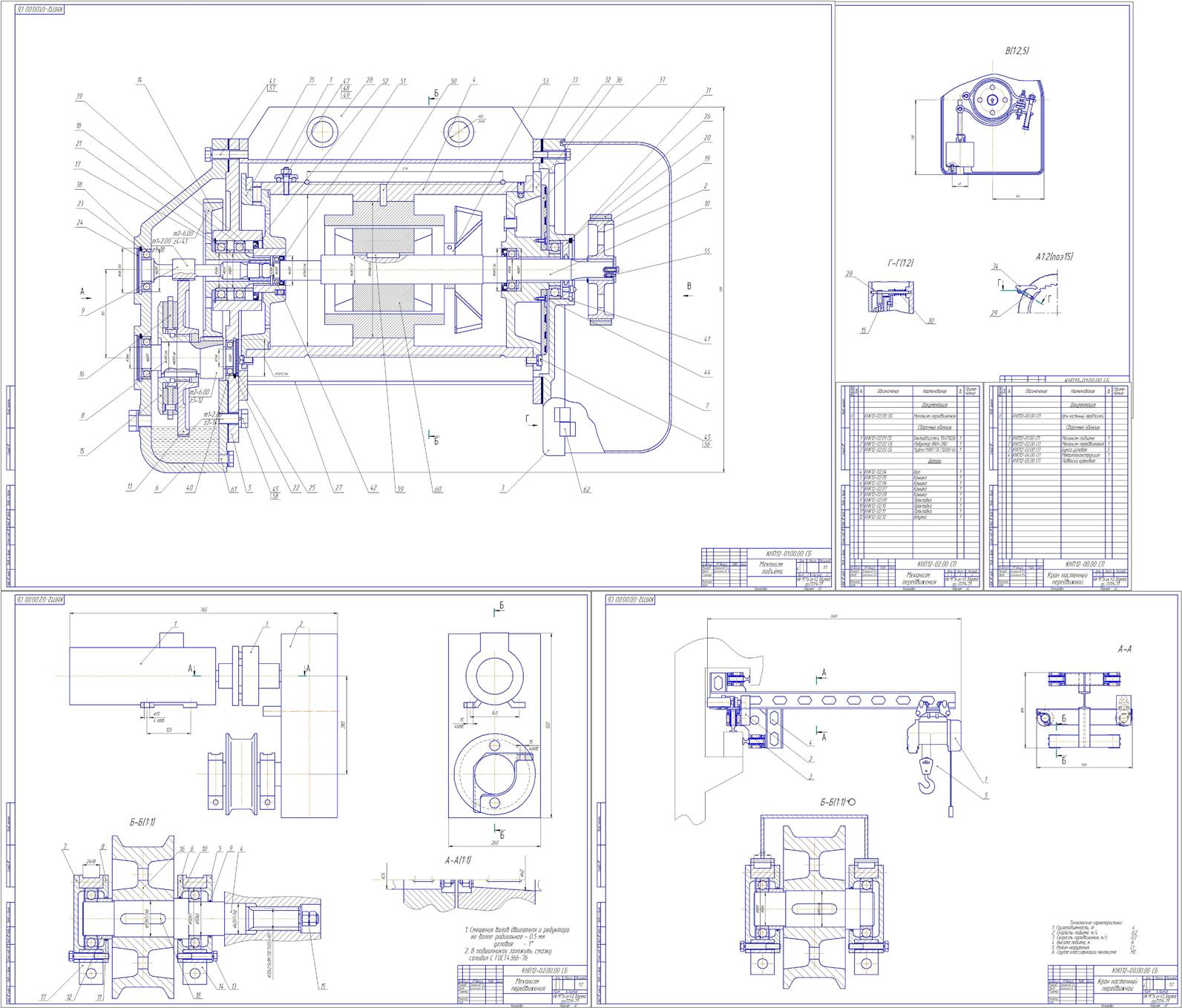

графическая часть содержит чертежи: основной вид, тележка, механизм передвижения

Содержание:

1. РАСЧЕТ ЭЛЕКТРОДВИГАТЕЛЯ
2. РАСЧЕТ КАНАТНО-БЛОЧНОЙ СИСТЕМЫ
3. РАСЧЕТ БАРАБАНА
4. РАСЧЕТ ДЛИНЫ БАРАБАНА
5. РАСЧЕТ РЕДУКТОРА
6. РАСЧЕТ ГАБАРИТОВ И МАССЫ РЕДУКТОРА
7. КОМПОНОВКА ЭЛЕКТРИЧЕСКОЙ ТАЛИ
8. РАСЧЕТ ПРОТИВОВЕСА И КОЛОННЫ
9. РАСЧЕТ ПОДШИПНИКОВ ОПОРНО-ПОВОРОТНОГО УСТРОЙСТВА
10. КОМПОНОВКА ОПОРНО-ПОВОРОТНОГО УСТРОЙСТВА

Состав: Общий вид (СБ), Тележка (СБ), Механизм передвижения (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проектирование крана настенного передвижного

Кран настенный передвижной/
Кран настенный передвижной/~$писка2.DOC
Кран настенный передвижной/Записка2.DOC
Кран настенный передвижной/механизм передвижения тележки.cdw
Кран настенный передвижной/общий вид.cdw
Кран настенный передвижной/сп механизм передвижения-1.cdw
Кран настенный передвижной/сп механизм передвижения-2.cdw
Кран настенный передвижной/Сп общий вид.cdw
Кран настенный передвижной/спецификация1а.cdw
Кран настенный передвижной/спецификация1б.cdw
Кран настенный передвижной/спецификация1в.cdw
Кран настенный передвижной/Таль 1.cdw
Кран настенный передвижной/Таль-2.cdw
