Проектирование передвижного стрелового крана грузоподъёмность 800 кг

0
72
1231
8
2

КФ МГТУ им. Н.Э. Баумана
Кафедра "Детали машин и Подъемно-транспортное оборудование"
Курсовой проект по дисциплине "Грузоподъемные механизмы"
На тему: "Проектирование передвижного стрелового крана"
Калуга 2016

СОДЕРЖАНИЕ
Расчёт механизма подъёма
1. Выбор каната и барабана
2. Выбор электродвигателя
3. Выбор редуктора
4. Выбор тормоза
5. Компоновка механизма

Расчет механизма поворота колонны
6. Расчёт противовеса и колонны
7. Расчёт подшипников опорно-поворотного устройства
8. Расчёт механизма поворота
9. Расчёт процесса пуска механизма поворота
10. Расчёт процесса торможения
11. Расчёт открытой зубчатой передачи
12. Компоновка опорно-поворотного устройства
13.Устройство и принцип работы крана

Исходные данные для расчета механизма подъема:
1. Грузоподъёмность 800 кг;
2. Скорость подъёма 0.125 м/c
3. Высота подъёма 10 м;
4. ПВ 15 %;
5. Группа классификации механизма М6
6. Режим нагружения L1 – легкий;
Исходные данные для расчета механизма поворота колонны:
1. Грузоподъёмность 800 кг;
2. Угловая скорость поворота стрелы 2 мин^(-1)
3. Высота подъёма 10 м;
4. Длина стрелы 6 м.



Автор
HDMusic
Дата
21.02.2017
Язык
Русский
Состав

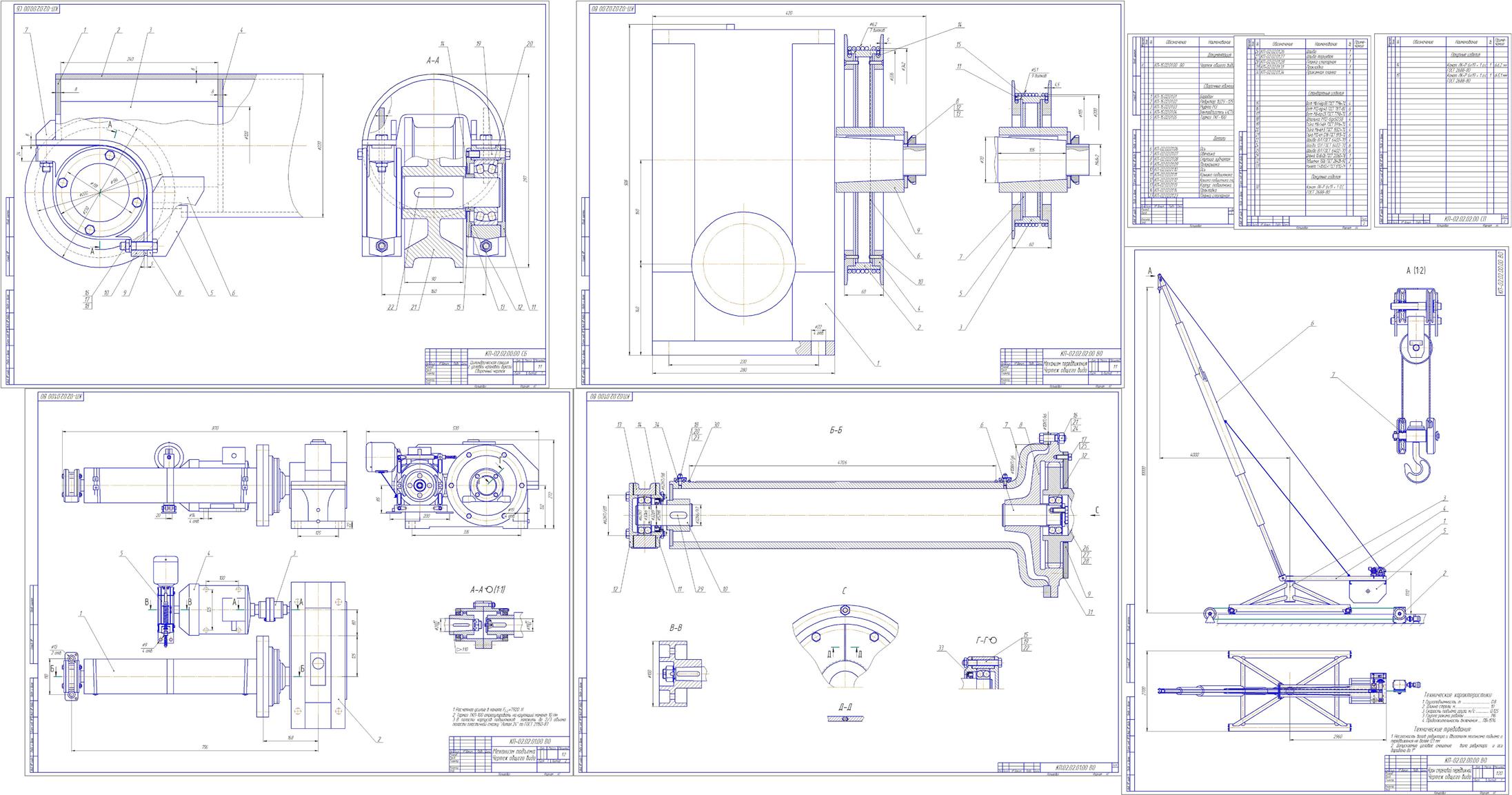

Механизм подъема (ВО), Кран стреловой передвижной (ВО), Цилиндрическая секция с угловой крановой буксой (СБ), Механизм передвижения (ВО), Спецификации к чертежам
Софт
КОМПАС-3D 16,1 Как открыть?
