Противоугонный клещевой захват с клином для мостового перегружателя 40т

Ивановский государственный политехнический университет
Кафедра подъемно-транспортных и строительных машин
Курсовой проект по дисциплине "Специальные краны"
На тему: "Проектирование противоугонного клещевого захвата с клином для мостового перегружателя"
Иваново 2015

В работе выполнено проектирование противоугонного захвата мостового перегружателя со следующими характеристиками:
Грузоподъемность 40 т, пролет 76,2 м, длина консолей 36,5+31,5 м, масса крана 820 т, высота опор 21 м, тип рельса К-140, район установки крана - 5.
Содержание
Введение
1 Определение усилия угона ветром крана в нерабочем состоянии

1.1 Определение ветровой нагрузки
1.2 Определение сопротивления передвижению крана в ходовой части
2 Расчет элементов захвата
2.1 Расчет рычагов
2.2 Расчет оси рычага
2.3 Расчет стяжки клещей
2.4 Выбор подшипника
2.5 Расчет обода ролика
3 Определение массы и размеров клина
3.1 Определение хода клина
3.1 Определение массы клина
4 Проверка элементов захвата на прочность при действии динамической
нагрузки
5 Расчет механизма подъема клина
5.1 Выбор двигателя
5.2Выбор насоса
5.3 Выбор гидроцилиндра
5.4 Выбор гидроаппаратуры
Литература

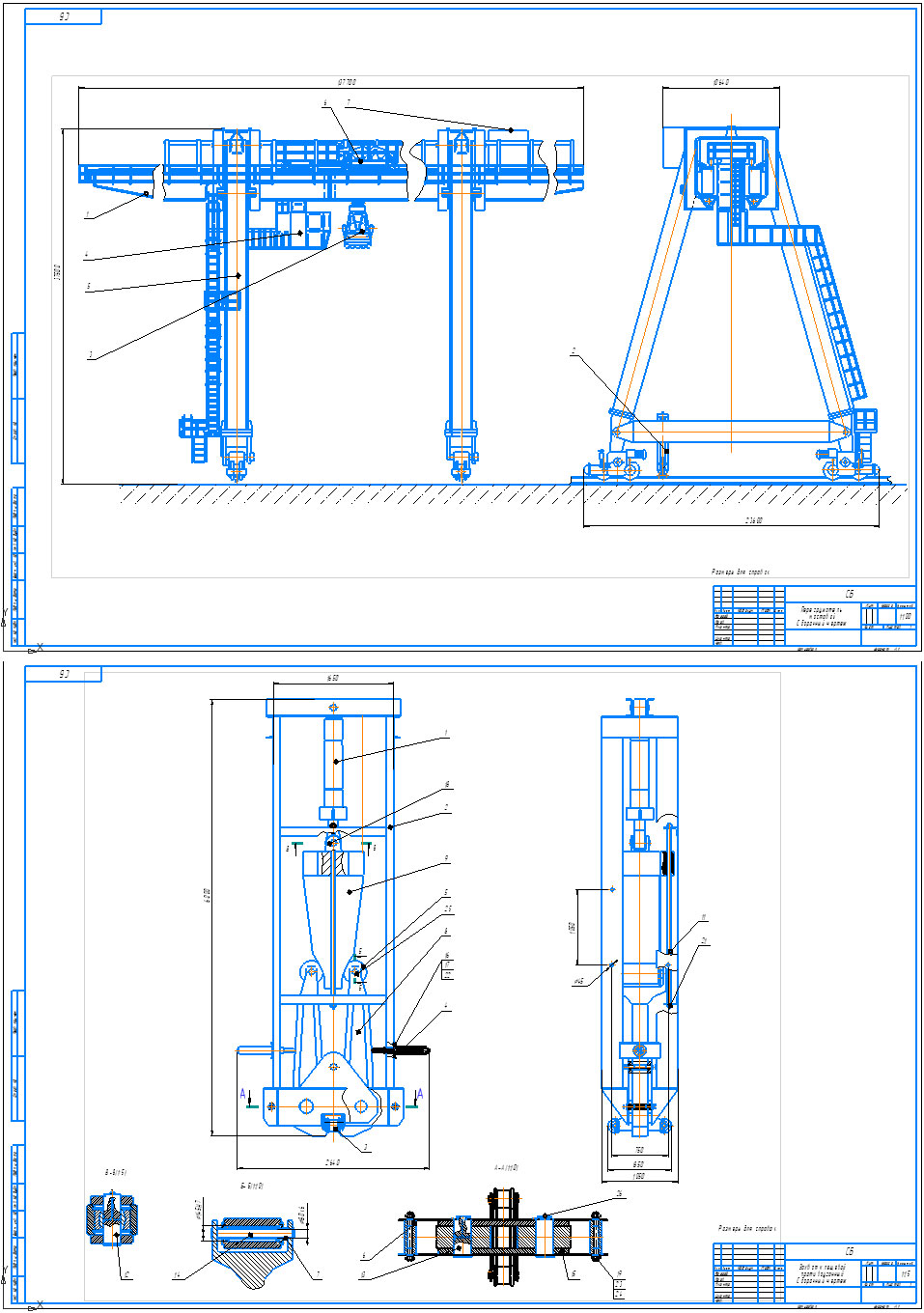

Состав: РПЗ, Перегружатель мостовой (ВО), Захват клещевой (СБ), Гидроцилиндр (СБ), Спецификации Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Противоугонный клещевой захват с клином для мостового перегружателя 40т

Захват противоугоннный\~$агмент ролик.fr~
Захват противоугоннный\~$агмент2.fr~
墠 ⨢㣮\~$ !!!.doc
Захват противоугоннный\~$док новый.docx
Захват противоугоннный\~$ЕЦКРАНЫ СО СПЕЦИФИКАИЯМИ.fr~
Захват противоугоннный\~$Й ЛИЧНЫЙ ЗАХВАТ.cd~
Захват противоугоннный\~$ой РПЗ.docx
墠 ⨢㣮\~$ (.).fr~
Захват противоугоннный\Гидроцилиндр.cdw
Захват противоугоннный\Захват.cdw
Захват противоугоннный\Перегружатель мостовой.cdw
Захват противоугоннный\РПЗ.docx
Захват противоугоннный\Спецификация гидроцилиндр.cdw
Захват противоугоннный\Спецификация захват.cdw
Захват противоугоннный\Спецификация перегружатель.cdw
Захват противоугоннный
