Расчет автоматизированных электроприводов мостовых кранов г/п 40т

Национальный университет «Полтавская политехника имени Юрия Кондратюка»
Учебно-научный институт информационных технологий и механотроники
Кафедра автоматики, электроники и телекоммуникаций
Курсовой проект по дисциплине: "Электропривод и автоматизация общепромышленных механизмов"
На тему: "Расчет автоматизированных электроприводов мостовых кранов общего назначения"
Полтава 2020

Исходные данные:
Грузоподъемность - 40 т
Вес грузозахватного оборудования - 2,3 т
Скорость подъема груза -15 м / мин
Высота подъема груза - 20 м
Режим работы крана - легкий
Продолжительность включения механизма -18 %
Тип подшипника блока полиспаста - качание
КПД механизма при номинальной нагрузке -77 %
Синхронная скорость вращения двигателя на 380 - 750 об / мин

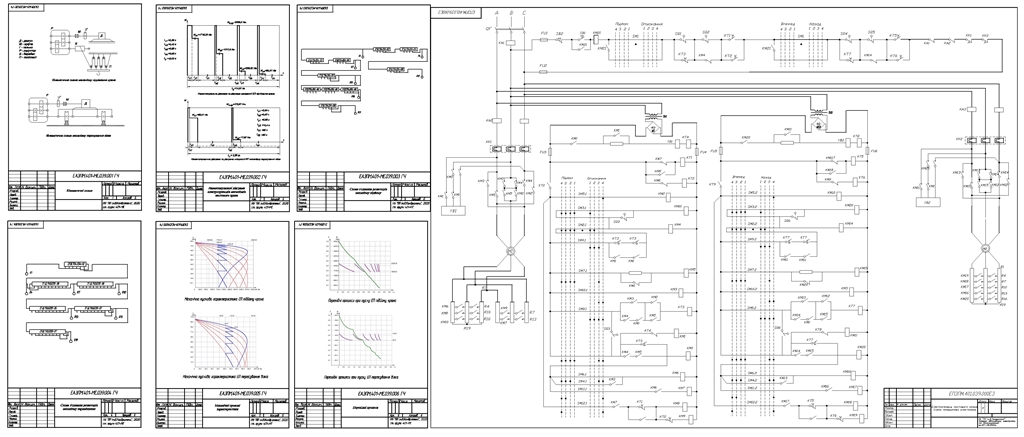

Графическая часть содержит: cхема принципиальная электрическая, кинематические схемы, нагрузочные диаграммы, схемы соединения резисторов, механические пусковые характеристики (AD_Har).
Вступ
1. Розрахунок механізму підйому
1.1 Вибір поліспаста
1.2 Розрахунок і вибір канату
1.3 Вибір барабана
1.4 Орієнтовний розрахунок передавального числа редуктора механізму підйому
1.5 Розрахунок потужності та попередній вибір електродвигуна механізму підйому
1.6 Вибір гальма механізму підйому
1.7 Перевірка на нагрів електродвигуна механізму підйому
2. Розрахунок механізму пересування візка
2.1 Орієнтовний розрахунок передавального числа редуктора механізму пересування візка
2.2 Розрахунок потужності та попередній вибір електродвигуна механізму пересування
2.3 Вибір гальма механізму пересування
2.4 Перевірка на нагрів електродвигуна механізму пересування моста
3. Розрахунок і вибір електрообладнання
3.1 Розрахунок і вибір ступенів опорів механізмів підйому
3.2 Розрахунок і вибір ступенів опорів механізмів пересування
3.3 Вибір схем керування електроприводами механізмів крана.
4. Розрахунок природної і штучних механічних характеристик
5. Розрахунок і побудова електромеханічних перехідних процесів при пуску електроприводів механізмів крану
Висновки
Література
Графічна частина
