Разработать технологический процесс ремонта кольцевой рамы башенного крана КБ-408

Белорусский национальный технический университет
Кафедра Строительные и дорожные машины
Дисциплина Технология ремонта машин
Тема "Разработать технологический процесс ремонта кольцевой рамы башенного крана КБ-408"
год 2014

Обьект исследования – кольцевая рама башенного крана КБ-408.
Предмет исследования – методы ремонта и восстановления кольцевой рамы башенного крана КБ-408.
Цель работы: углубление и расширение познаний в области технологий производства и ремонта подъёмно-транспортных машин, изучение методик и рекомендаций по выявлению, анализу и устранению дефектов кольцевой рамы башенного крана КБ-408. Приобретение умения принимать правильные инженерные решения, обоснованные расчётами и путем исследования дефекта, а также помощь в изучении соответствующей научно-технической литературы. Выработка навыков в составлении расчётно-пояснительной записки и подготовка студента к выполнению дипломного проекта с элементами курса “Технология производства и ремонта машин”.

Важный элемент башенного крана - ходовая рама для передачи действующих нагрузок на крановые пути. У кранов с неповоротными башнями ходовые рамы выполнены в виде закрытого шатрового или открытого П-образного портала. У большинства кранов, имеющих неповоротную башню, ходовая рама - шатровая, выполненная в форме усеченной пирамиды. В кранах с поворотными башнями действующие на кран нагрузки передаются на ходовую раму через опорно-поворотное устройство, размещенное в верхней части рамы, и с нее - на крановые пути. Через опорно-поворотное устройство у мобильных кранов башня соединена с ходовой рамой. Само по себе опорно-поворотное устройство необходимо для обеспечения вращения поворотной части башенного крана относительно неповоротной части и для передачи нагрузок с поворотной части на неповоротную. Это устройство расположено на поворотной платформе крана [2].
Дефекты и повреждения металлических конструкций кранов являются следствием совокупности причин:
• низкого качества металла и несоответствия его свойств техническим требованиям;
• неудовлетворительного конструктивного решения;
• неудовлетворительного качества изготовления и монтажа отдельных элементов;
• эксплуатации кра¬пов в непредусмот¬ренном режиме, а также плохого ухо¬да и ремонта.

В процессе работы ходовая рама испытывает нагрузки вследствие сил инерции, возникающих от веса металлоконструкции крана и груза, при разгоне крана и при его торможении.
В нашем случае после обследования выявлены следующие дефекты:

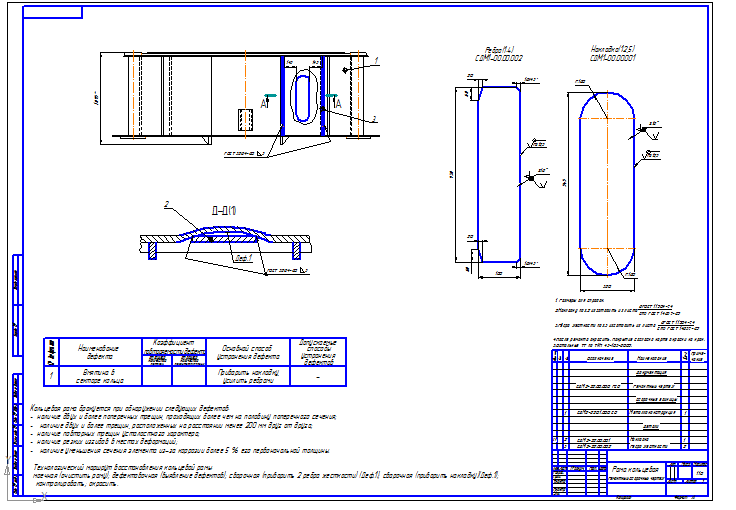

• Вмятина в секторе кольца (Деф.1);

Ходовая рама башенного крана КБ-408 выполнена сварной из проката стали марки Ст. 3 ГОСТ 380 [12].
