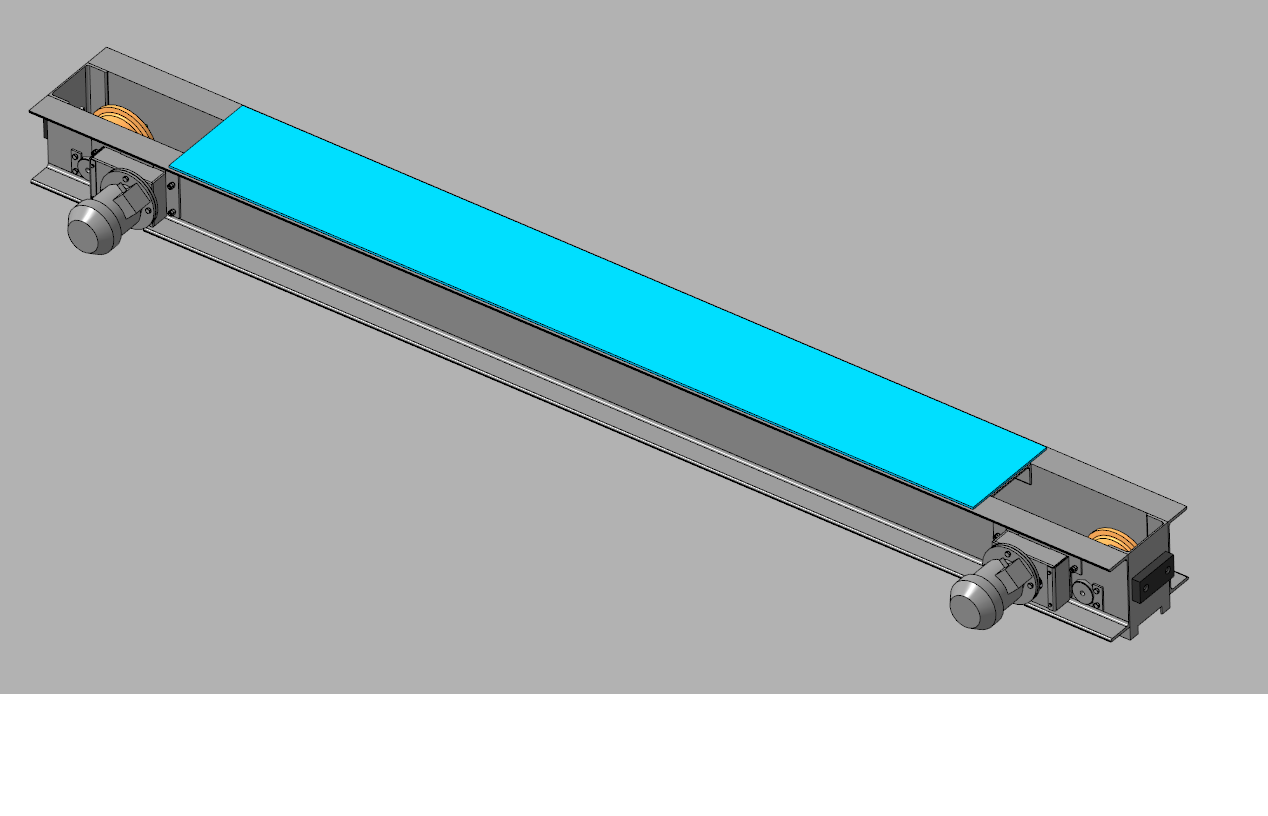

Тележка подкрановая грузоподъемностью 10 тонн. Диаметр ходового колеса 200 мм. Тележка устанавливается на стандартный рельс. Скорость движения 0,48 м/с. Мощность привода 0,55 кВт.3D модель выполнена в программе Компас.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Тележка подкрановая г/п 10т
Тележка подкрановая г/п 10т
0
7
138
1
0
30
Сообщить о проблеме
Автор
Владимир
Полевой
Дата
06.09.2021
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
Тележка подкрановая
-
Тележка подкрановая в сборе.a3d
-
Платик на обратку.m3d
-
Швеллер.m3d
-
Эскиз.cdw
-
Платик 70.m3d
-
Кольцо стопорное А19 ГОСТ 13943 _ НН 2969.cdw
-
Швеллер фрезерованный.m3d
-
Деталь 27 №2.m3d
-
Сборка.a3d
-
Буфер.m3d
-
Лист.m3d
-
Элементы редуктора и колеса
-
Редуктор
-
Редуктор в сборе зеркальное отображение.a3d
-
Фланец.m3d
-
Шестерня.m3d
-
Уголок.m3d
-
Крышка малая.m3d
-
Кольцо стопорное.m3d
-
Вал.m3d
-
Корпус редуктора в сборе.a3d
-
Редуктор в сборе.a3d
-
Пластина крепежная.m3d
-
Пластина крепежная зеркальная.m3d
-
Втулка дистанционная.m3d
-
Шпонка большая.m3d
-
Кольцо отбойное.m3d
-
Шпонка малая.m3d
-
Корпус
-
Швеллер в сборе.a3d
-
Лист верхний.m3d
-
Заглушка.m3d
-
Швеллер.m3d
-
Лист верхний в сборе.a3d
-
Корпус в сборе.a3d
-
Кольцо малое.m3d
-
Кольцо большее.m3d
-
-
-
Втулка 39.m3d
-
Ось большая.m3d
-
Шестерня Z=13.m3d
-
Шестерня Z=63.m3d
-
Крышка колеса.m3d
-
Колесо.m3d
-
Втулка 32.m3d
-
Ось.m3d
-
Кольцо стопорное для электродвигателя.m3d
-
Шестерня косозубая Z=16.m3d
-
Шпонка Двигателя.m3d
-
Колесо в сборе.a3d
-
Электродвигатель.m3d
-
Планка.m3d
-
Втулка дистанционная.m3d
-
-
Винт установочный М6х8 ГОСТ 1476 _ НН 2970.cdw
-
Швеллер горизонтальный малый.m3d
-
Платик.m3d
-
Болт М12х1,25 _ НН 2926.cdw
-
Швелер горизонтальный большой.m3d
-
Привод.a3d
-
