Крановый путь крана мостового электрического однобалочного опорного КМО 5-А3-16,0-9-380-У3-20…+40˚С

1. Технические данные на грузоподъемный кран, устанавливаемый
на крановый путь:

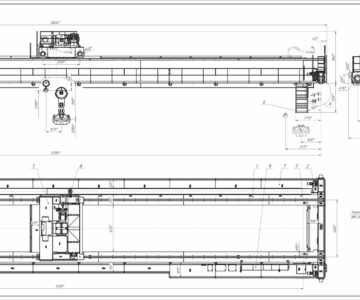

- тип – кран мостовой электрический однобалочный опорный;
- грузоподъемность, т – 5;
- режим работы крана – А3;
- пролет, м. – 16,0;
- высота подъема, м. – 9;
- нагрузка от колеса крана на направляющую, кН - 32,
- климатическое исполнение – У3 (-20…+40ºС);
- тип токоподвода к крану – кабельный;

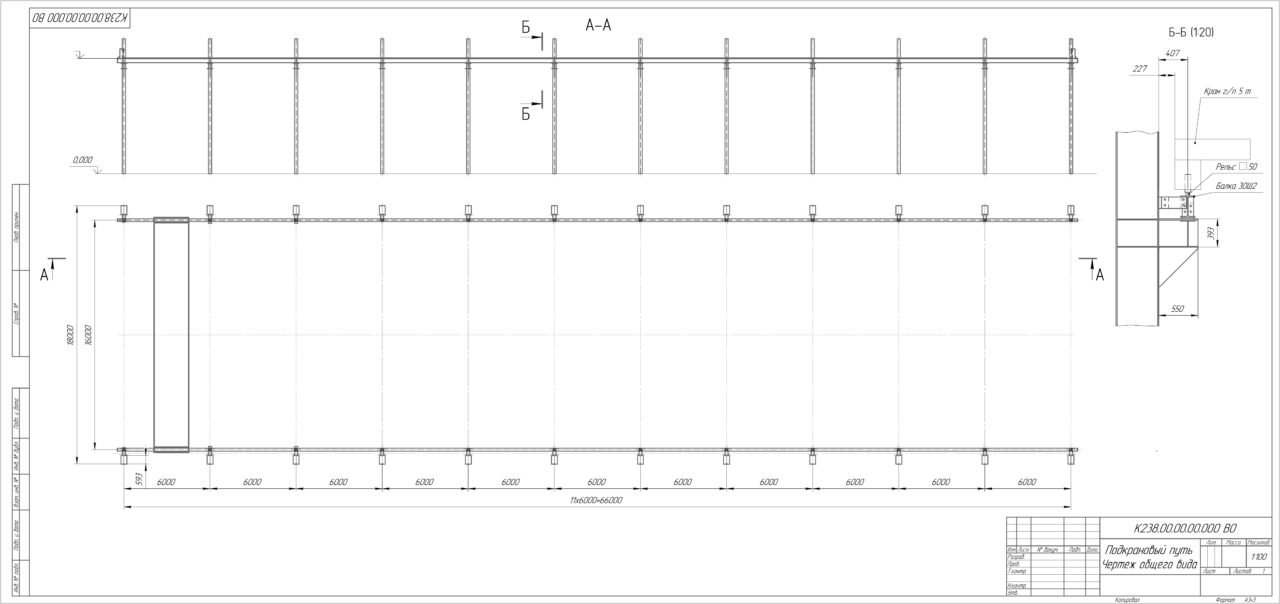

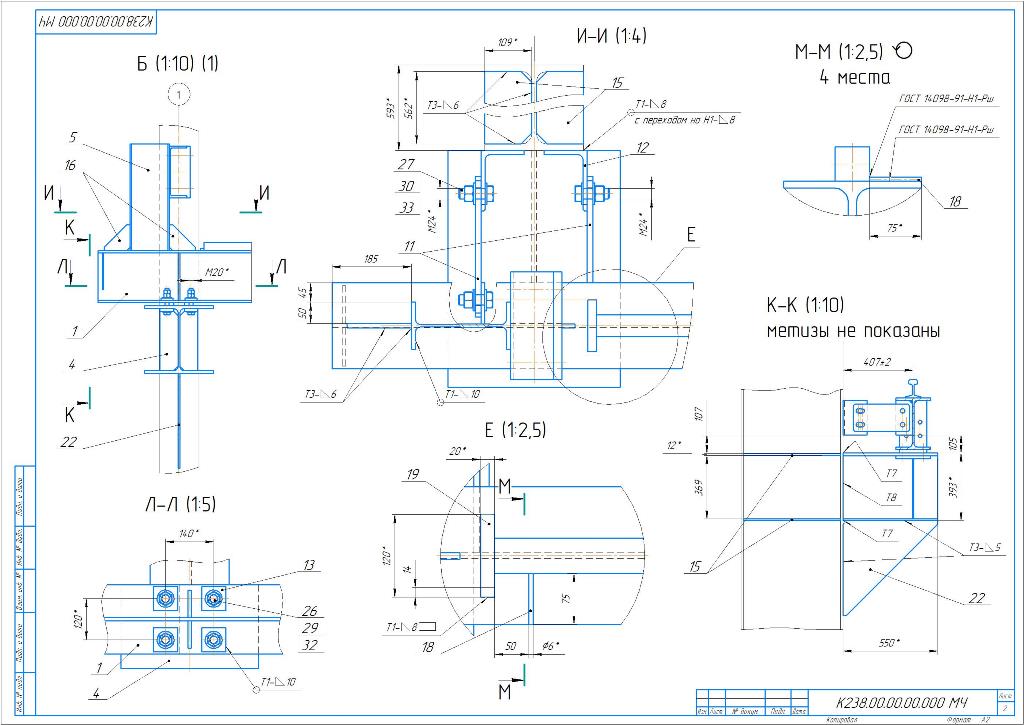

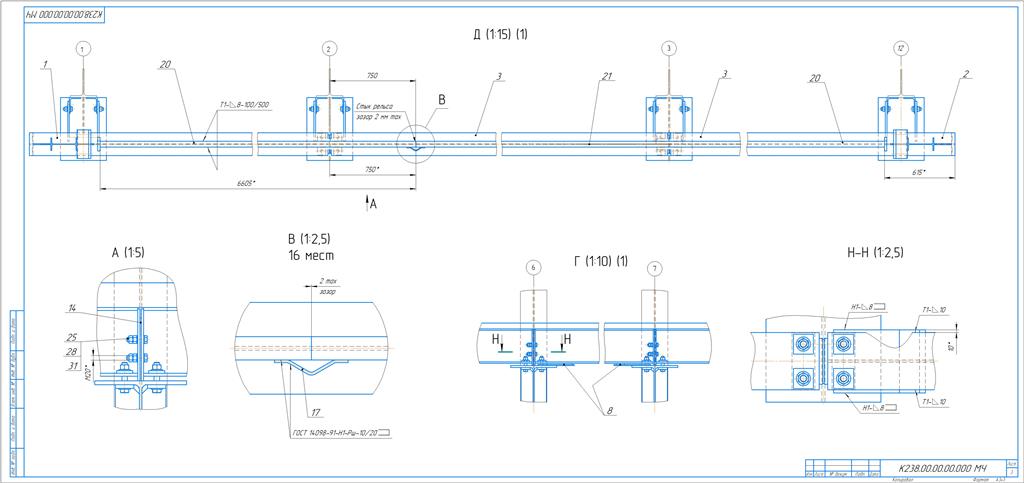

2. Характеристика кранового пути:

- длина, м – 66,0;
- ширина (пролет крана), м – 16,0;
- высотная отметка до уровня подошвы рельса, м – 8,030;
- тип подкрановых балок – разрезные однопролетные Б6-2 и Б6К-2
«Серия 1.426.2-7 Выпуск 1. Балки пролетом 6 и 12 м разрезные под однобалочные краны грузоподъемностью до 5 тонн»;
- пролет балок, м – 6,0;
- высота балок на опоре, мм – 320;
- опирание подкрановых балок на колонны – шарнирное;
- крепление балок к колоннам – на высокопрочных болтах, соединение балок между собой – на болтах по ГОСТ 7798-70;
- рельсы - квадрат 50 по ГОСТ 2591-71
- крепление рельсов – по типу «Серия 1.426-1 Выпуск 6. Разрезные подкрановые балки пролетом 6 м под ручные мостовые краны с применением широкополочных двутавров. Чертежи КМ» лист 8 (рядовой стык рельса из квадратной стали).
