КОМПАС 3D 18

Крюковая подвеска Q=16 тн

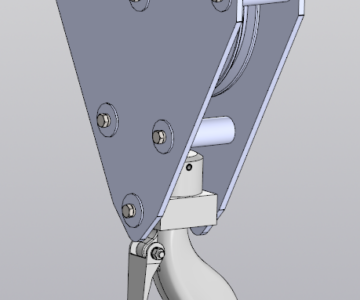

Крюковая крановая подвеска Q=16 тн. ККрюковая подвеска является составной частью лебедки и служит для подвешивания груза к грузовому канату. Крюковая подвеска состоит из двух боковых щек, блоков, траверсы и крюка. Блоки обоймы устанавливаются на ось, которая неподвижно закрепляется в боковых щеках с помощью ригельных планок. Траверса крюка тоже устанавливается в боковых щеках и закрепляется от осевого перемещения двумя стопорными планками; так как цапфы траверсы имеют по кругу проточки, то траверса может свободно поворачиваться в отверстиях боковых щек, на траверсе с помощью гайки закрепляется крюк, благодаря чему крюк помимо вращения вокруг оси хвостовика может еще качаться вместе с траверсой, что облегчает строповку грузов.
Крюки снабжаются пружинными или самоотпускающимися защелками, предотвращающими самопроизвольное выпадение СГЗП. Крюки устанавливаются на упорных подшипниках.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D V16

Просмотр файлов
Компас\73.004-14.10.015 Блок.m3d
Компас\73.004-14.10.020 Кольцо распорное.m3d
Компас\73.004-14.10.021 Кольцо пружинное.m3d
Компас\73.004-14.10.022 Крышка уплотнительная.m3d
Компас\73.004-14.10.023 Шайба стопорная.m3d
Компас\Блок.m3d
Компас\Втулка.m3d
Компас\Гайка крюка.m3d
Компас\Замок крюка\Косынка.m3d
Компас\Замок крюка\Ось.m3d
Компас\Замок крюка\Скоба.m3d
Компас\Замок крюка\СкобаСБ.a3d
Компас\Канат.m3d
Компас\Кольцо распорное.m3d
Компас\Кольцо уплотнительное.m3d
Компас\Крюк 16 тн.m3d
Компас\Крюковая подвеска.a3d
Компас\Масленка\Масленка.a3d
Компас\Масленка\Масленка.m3d
Компас\Масленка\Шарик.m3d
Компас\Ось блоков.m3d
Компас\Планка стопорная.m3d
Компас\Подшипник 213 ГОСТ 8338-75\PLib_ring_inside_GOST_8338_75_712.m3d
Компас\Подшипник 213 ГОСТ 8338-75\PLib_ring_outside_GOST_8338_75_712.m3d
Компас\Подшипник 213 ГОСТ 8338-75\PLib_ring_rest_GOST_8338_75_712.m3d
Компас\Подшипник 213 ГОСТ 8338-75\PLib_roller_GOST_8338_75_712.m3d
Компас\Подшипник 213 ГОСТ 8338-75\Подшипник 213 ГОСТ 8338-75.a3d
Компас\Подшипник 8215Н ГОСТ 7872-89\PLib_ball_GOST_7872_79_1_712.m3d
Компас\Подшипник 8215Н ГОСТ 7872-89\PLib_ring_outside_2_GOST_7872_79_1_712.m3d
Компас\Подшипник 8215Н ГОСТ 7872-89\PLib_ring_outside_GOST_7872_79_1_712.m3d
Компас\Подшипник 8215Н ГОСТ 7872-89\Подшипник 8215Н ГОСТ 7872-89.a3d
Компас\Траверса.m3d
Компас\Шайба.m3d
Компас\Щека\Лист.m3d
Компас\Щека\Накладка.m3d
Компас\Щека\Обечайка.m3d
Компас\Щека\Обечайка102.m3d
Компас\Щека\Планка.m3d
Компас\Щека\Щека100.a3d
Компас\Щека\Щека200.a3d

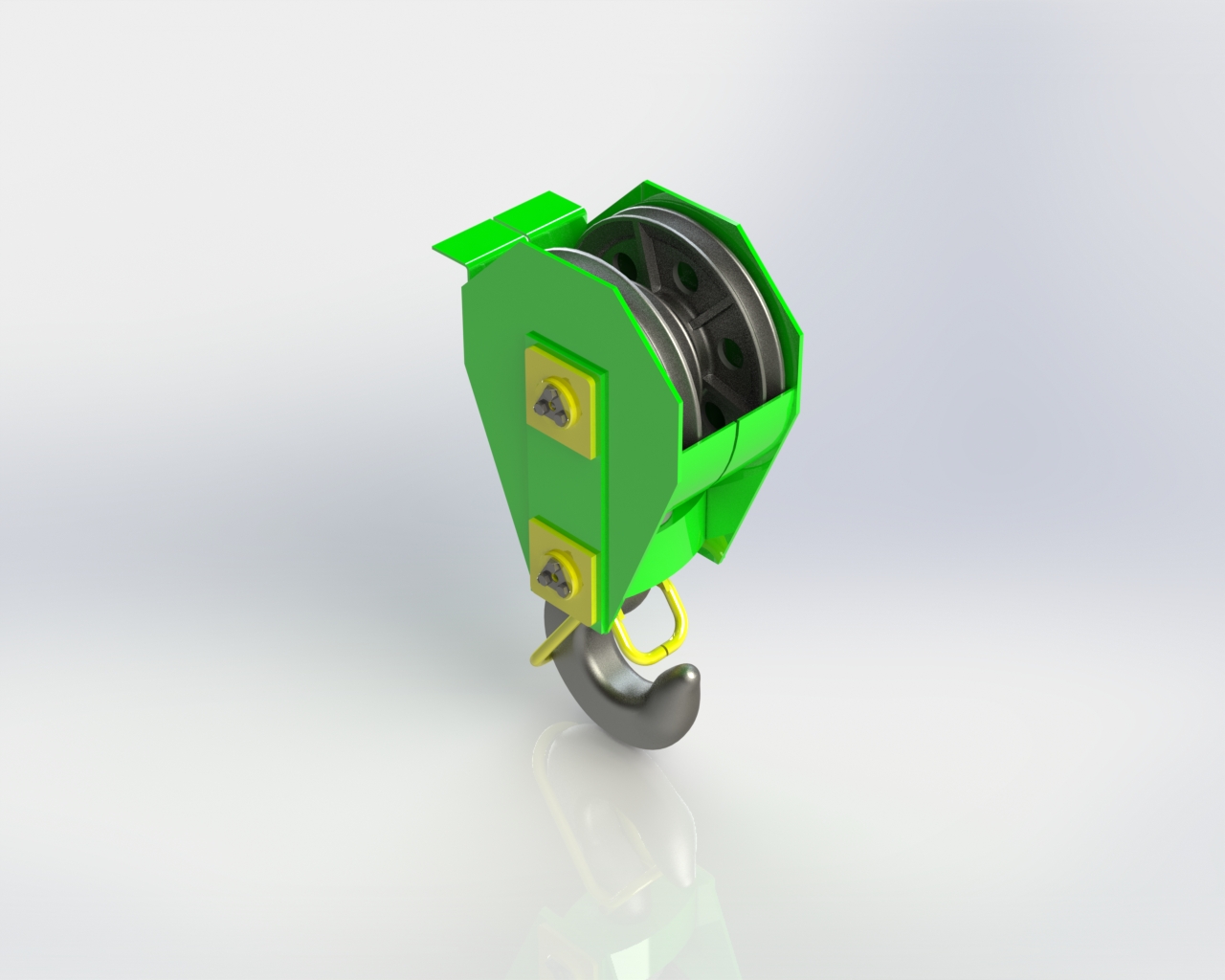

Крюковая подвеска Q=16 тн.JPG
Крюковая подвеска.SLDPRT
Компас\Замок крюка
Компас\Масленка
Компас\Подшипник 213 ГОСТ 8338-75
Компас\Подшипник 8215Н ГОСТ 7872-89
Компас\Щека
Компас
