Лебёдка применяется для перемещения грузов весом до 2 т в коксохимическом производстве
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Лебедка грузоподъёмностью 2 т
Лебедка грузоподъёмностью 2 т
0
0
47
1
0
Автор
Константин
Калашников
Дата
31.05.2024
Язык
Русский
Состав

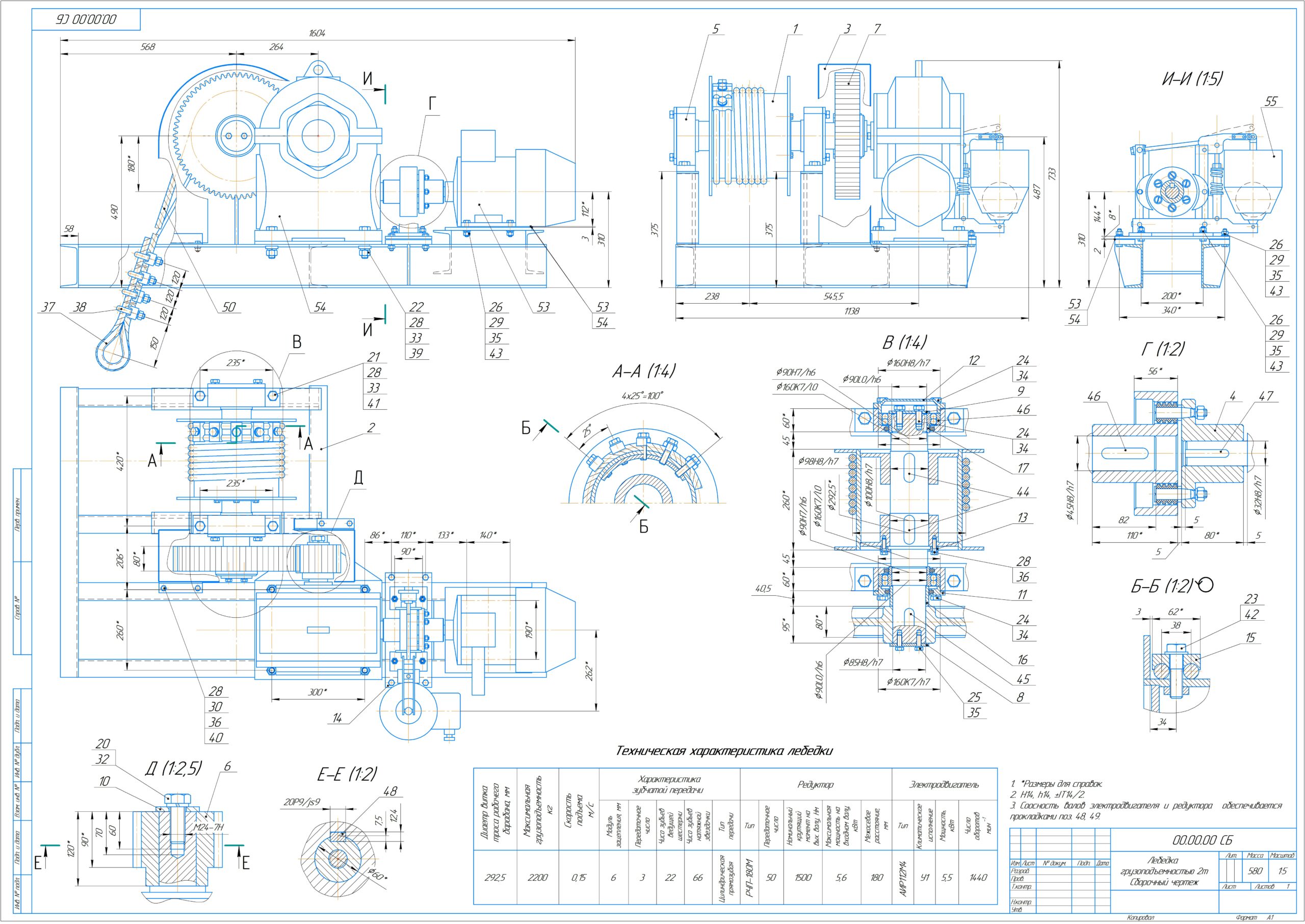

Сборочный чертёж(СБ), деталировка (барабан, рама, укрытие зубчатой передачи, муфта в сборе, корпус подшипника, колесо зубчатое, крышка, кольцо прижимное), Спецификации
Софт
КОМПАС-3D 17
Как открыть?
Содержимое архива
-
Сборочные еденицы
-
00.04.00-Муфта в сборе
-
0.04.01 -Полумуфта тормоза.cdw
-
00.04.00 - Муфта в сборе.spw
-
00.04.00 СБ - Муфта в сборе.cdw
-
00.04.02 -Полумуфта приводная.cdw
-
00.04.03 - Палец.cdw
-
00.04.04 - Втулка.cdw
-
00.04.05 - Шайба.cdw
-
-
00.03.00-Укрытие зубчатой передачи
-
00.03.00 - Укрытие зубчатой передачи.spw
-
00.03.00 СБ - Укрытие зубчатой передачи.cdw
-
00.03.01 - Стенка передняя.cdw
-
00.03.02 - Стенка задняя.cdw
-
00.03.03 - Укрытие.cdw
-
00.03.04 - Кронштейн.cdw
-
-
00.02.00-Рама
-
00.02.00 - Рама.spw
-
00.02.00 СБ - Рама.cdw
-
00.02.01 - Плита.cdw
-
00.02.02 - Плита.cdw
-
00.02.03 - Полка.cdw
-
00.02.04 - Кронштейн.cdw
-
00.02.05 - Стойка.cdw
-
00.02.06 - Ребро.cdw
-
00.02.07 - Ребро.cdw
-
00.02.08 - Опора.cdw
-
00.02.09 - Связь.cdw
-
-
00.01.00-Барабан
-
00.01.00 - Барабан.spw
-
00.01.00 СБ - Барабан.cdw
-
00.01.01 - Катушка.cdw
-
00.01.02 - Ступица правая.cdw
-
00.01.03 - Ступица левая.cdw
-
00.01.04 - Боковина.cdw
-
00.01.05 - Кольцо усиления.cdw
-
00.01.06 - Дуга.cdw
-
00.01.07 - Стенка.cdw
-
-
-
00.00.00-Спецификация.spw
-
00.00.00СБ-Лебёдка г.п. 2т.cdw
-
00.00.00СБ-Лебёдка г.п. 2т.jpg
-
00.00.05-Корпус подшипника.cdw
-
00.00.06-Шестерня.cdw
-
00.00.07-Колесо зубчатое.cdw
-
00.00.08-Шайба.cdw
-
00.00.09-Шайба.cdw
-
00.00.10-Шайба.cdw
-
00.00.11-Крышка.cdw
-
00.00.12-Крышка.cdw
-
00.00.13-Кольцо прижимное.cdw
-
00.00.14-Пластина.cdw
-
00.00.15-Зажим.cdw
-
00.00.16-Втулка.cdw
-
00.00.17-Втулка.cdw
-
00.00.18-Вал.cdw
