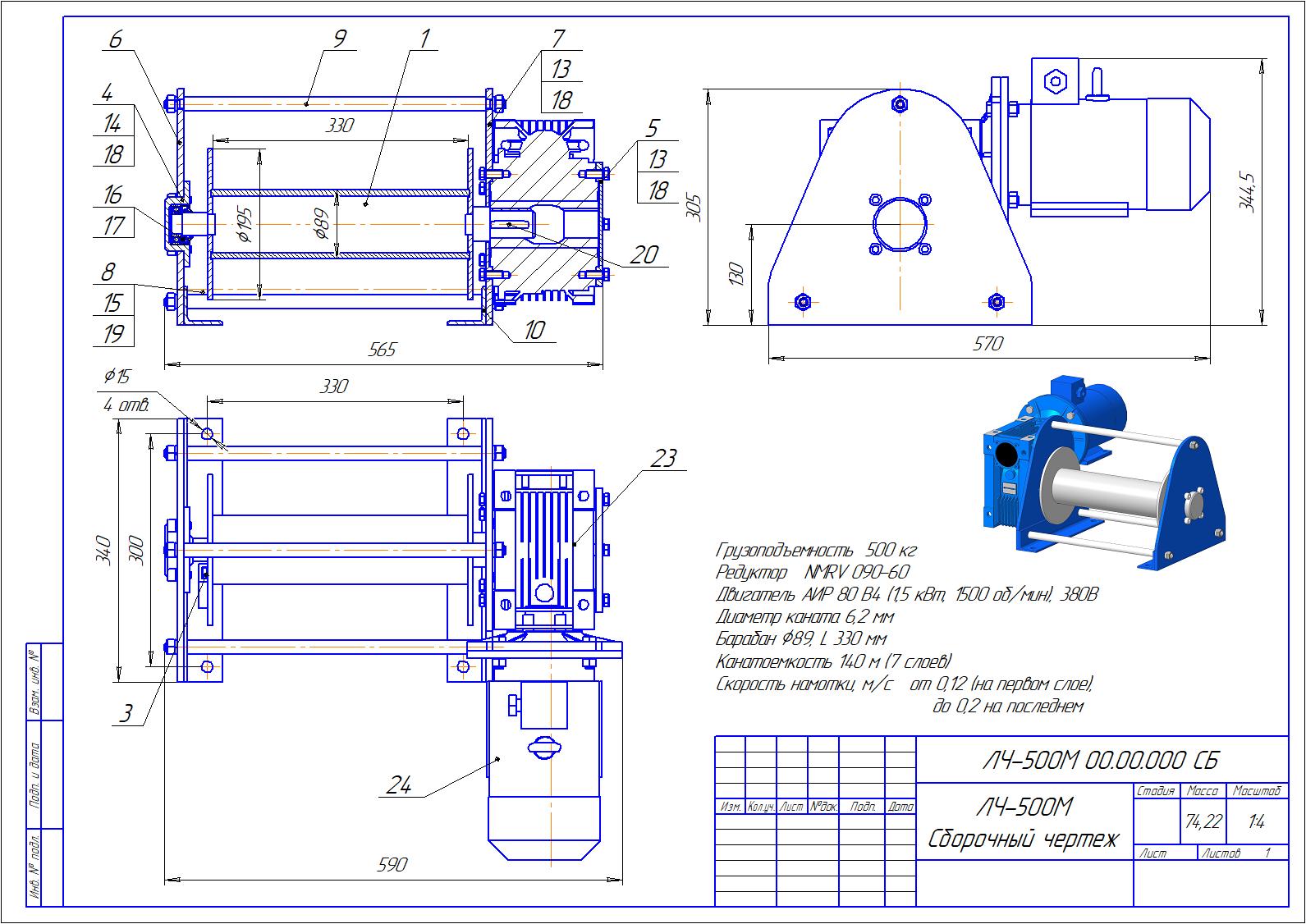

Лебедка грузоподъемностью от 800 кг (на первом слое) до 500 кг (на последнем слое).
Диаметр каната 6,2 мм
Барабан: диаметр 89 мм, длина 330 мм
Канатоемкость 140 м (7 слоев)

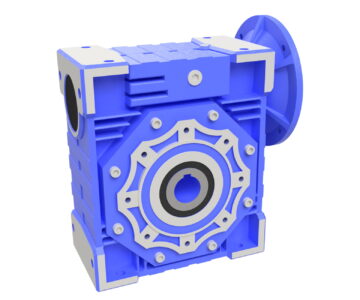

Редуктор NMRV 090x60
Электродвигатель 1,5 кВт х 1500 об/мин
