Лебедка судовая

Лебедка предназначена для производства грузовых операций в составе грузового устройства со стрелами, а также вспомогательных работ на морских судах с неограниченным районом плавания.

Конструкция
Тип лебедки — горизонтальная, электрическая, двухскоростная, реверсивная.

В состав лебедки входят: собственно лебедка (планетарный редуктор с барабаном) в сборе с электродвигателем и дисковым тормозом и пульт управления (контроллер).

Лебедка крепится к судовому фундаменту через отверстия в лапах электродвигателя.

Номинальное тяговое усилие на грузовом барабане, кН (кгс) 2,8 (280)
Скорость выбирания шкентеля при номинальном тяговом усилии, м / с (м / мин), не менее 0,26 (15,6)
Скорость травления шкентеля при посадке груза, м / с (м / мин), не более 0,15 (9,0)
Канатоемкость барабана, м 25
Диаметр шкентеля: канат 6,3-Г-В-ОЖ-Н-1770 ГОСТ 7668-80, мм 6,3
Частота, Гц 50
Напряжение сети, В 380±19
Установленная мощность, кВт 1,3 / 0,8
Полная масса лебедки, кг, не более 220

Состав: Сборочный чертеж (СБ), Спецификация, Деталировка, 3D-Модель.

Софт: Solid Edge ST10

Файлы:

Лебедка/

Лебедка/21-0091-100-013.dft

Лебедка/21-0091-100-006.par

Лебедка/21-0091-100-005.par

Лебедка/21-0091-100 СБ Лебедка.cfg

Лебедка/Подшипник роликовый 3520.par

Лебедка/21-0091-100 СБ Лебедка.asm

Лебедка/Болт М24-6gх45 ГОСТ 7798-70.par

Лебедка/21-0091-100-003.dft

Лебедка/21-0091-100-014.dft

Лебедка/Зуб колесо.m3d

Лебедка/21-0091-100-001.dft

Лебедка/21-0091-100-014.par

Лебедка/21-0091-100-011.par

Лебедка/21-0091-100-008.par

Лебедка/21-0091-100 СБ Лебедка.log

Лебедка/21-0091-100 СБ.dft

Лебедка/21-0091-100-007.par

Лебедка/21-0091-130/

Лебедка/21-0091-130/21-0091-130.dft

Лебедка/21-0091-130/21-0091-120-002.dft

Лебедка/21-0091-130/21-0091-120-001.par

Лебедка/21-0091-130/21-0091-120-001.dft

Лебедка/21-0091-130/21-0091-120-002.par

Лебедка/21-0091-130/21-0091-130.asm

Лебедка/21-0091-130/21-0091-130-001.par

Лебедка/21-0091-130/21-0091-130-001.dft

Лебедка/21-0091-130/21-0091-130.cfg

Лебедка/Сборка4

Лебедка/21-0091-100-013.par

Лебедка/21-0091-100СБ.pdf

Лебедка/21-0091-100-019.dft

Лебедка/21-0091-100-006.dft

Лебедка/21-0091-100-004.par

Лебедка/21-0091-110/

Лебедка/21-0091-110/21-0091-110.dft

Лебедка/21-0091-110/21-0091-110.cfg

Лебедка/21-0091-110/21-0091-110-003.par

Лебедка/21-0091-110/21-0091-110-002.dft

Лебедка/21-0091-110/21-0091-110-001.dft

Лебедка/21-0091-110/21-0091-110-002.par

Лебедка/21-0091-110/21-0091-110-004.dft

Лебедка/21-0091-110/21-0091-110.asm

Лебедка/21-0091-110/21-0091-110-004.par

Лебедка/21-0091-110/21-0091-110-003.dft

Лебедка/21-0091-110/21-0091-110-001.par

Лебедка/21-0091-100-010 Ребро.dft

Лебедка/21-0091-100-015.par

Лебедка/21-0091-100-016.par

Лебедка/21-0091-100-016.dft

Лебедка/21-0091-100-018.dft

Лебедка/21-0091-100-004.dft

Лебедка/Сборка4.cfg

Лебедка/Чертежи/

Лебедка/Чертежи/21-0091-100-018.pdf

Лебедка/Чертежи/21-0091-100-010 Ребро.pdf

Лебедка/Чертежи/21-0091-100-007.pdf

Лебедка/Чертежи/21-0091-100-019.pdf

Лебедка/Чертежи/21-0091-100-008.pdf

Лебедка/Чертежи/21-0091-110-003.pdf

Лебедка/Чертежи/21-0091-110-001.pdf

Лебедка/Чертежи/21-0091-100 СБ.pdf

Лебедка/Чертежи/21-0091-100-015.pdf

Лебедка/Чертежи/21-0091-120-001.pdf

Лебедка/Чертежи/21-0091-120.pdf

Лебедка/Чертежи/21-0091-100-019 литер.pdf

Лебедка/Чертежи/21-0091-130-001.pdf

Лебедка/Чертежи/21-0091-130.pdf

Лебедка/Чертежи/21-0091-100-014.pdf

Лебедка/Чертежи/21-0091-100-005.pdf

Лебедка/Чертежи/21-0091-100-006.pdf

Лебедка/Чертежи/21-0091-100-017.pdf

Лебедка/Чертежи/21-0091-100-011.pdf

Лебедка/Чертежи/21-0091-100-009.pdf

Лебедка/Чертежи/21-0091-100-016.pdf

Лебедка/Чертежи/21-0091-120-004.pdf

Лебедка/Чертежи/21-0091-100-013.pdf

Лебедка/Чертежи/21-0091-100-004.pdf

Лебедка/Чертежи/21-0091-110-004.pdf

Лебедка/Чертежи/21-0091-110.pdf

Лебедка/Чертежи/21-0091-100-001.pdf

Лебедка/Чертежи/21-0091-120-002.pdf

Лебедка/Чертежи/21-0091-120-003.pdf

Лебедка/Чертежи/21-0091-100-003.pdf

Лебедка/Чертежи/21-0091-100-012.pdf

Лебедка/Чертежи/21-0091-110-002.pdf

Лебедка/21-0091-120/

Лебедка/21-0091-120/21-0091-120.asm

Лебедка/21-0091-120/21-0091-120-004.dft

Лебедка/21-0091-120/21-0091-120-002.dft

Лебедка/21-0091-120/21-0091-120-001.par

Лебедка/21-0091-120/21-0091-120-004.par

Лебедка/21-0091-120/21-0091-120-001.dft

Лебедка/21-0091-120/21-0091-120.dft

Лебедка/21-0091-120/21-0091-120-002.par

Лебедка/21-0091-120/21-0091-120-003.dft

Лебедка/21-0091-120/21-0091-120-003.par

Лебедка/21-0091-120/21-0091-120.cfg

Лебедка/Болт М10х40.88.35Х ГОСТ Р 50793-95.par

Лебедка/21-0091-100-003.par

Лебедка/21-0091-100-018.par

Лебедка/21-0091-100-015.dft

Лебедка/21-0091-100-010 Ребро.par

Лебедка/21-0091-100-011.dft

Лебедка/21-0091-100-009.par

Лебедка/21-0091-100-001.par

Лебедка/21-0091-100-002.dft

Лебедка/21-0091-100-005.dft

Лебедка/21-0091-100-012.dft

Лебедка/21-0091-100-017.par

Лебедка/21-0091-100-007.dft

Лебедка/21-0091-100 СБ Лебедка.stp

Лебедка/21-0091-100-012.par

Лебедка/21-0091-100-002.par

Лебедка/21-0091-100-009.dft

Лебедка/21-0091-100-008.dft

Лебедка/21-0091-100-017.dft

Лебедка/21-0091-100 СБ.cfg

Лебедка/21-0091-100-019.par

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 30

Софт: КОМПАС-3D 16.1

Состав: 3D сборка с входящими деталями

168

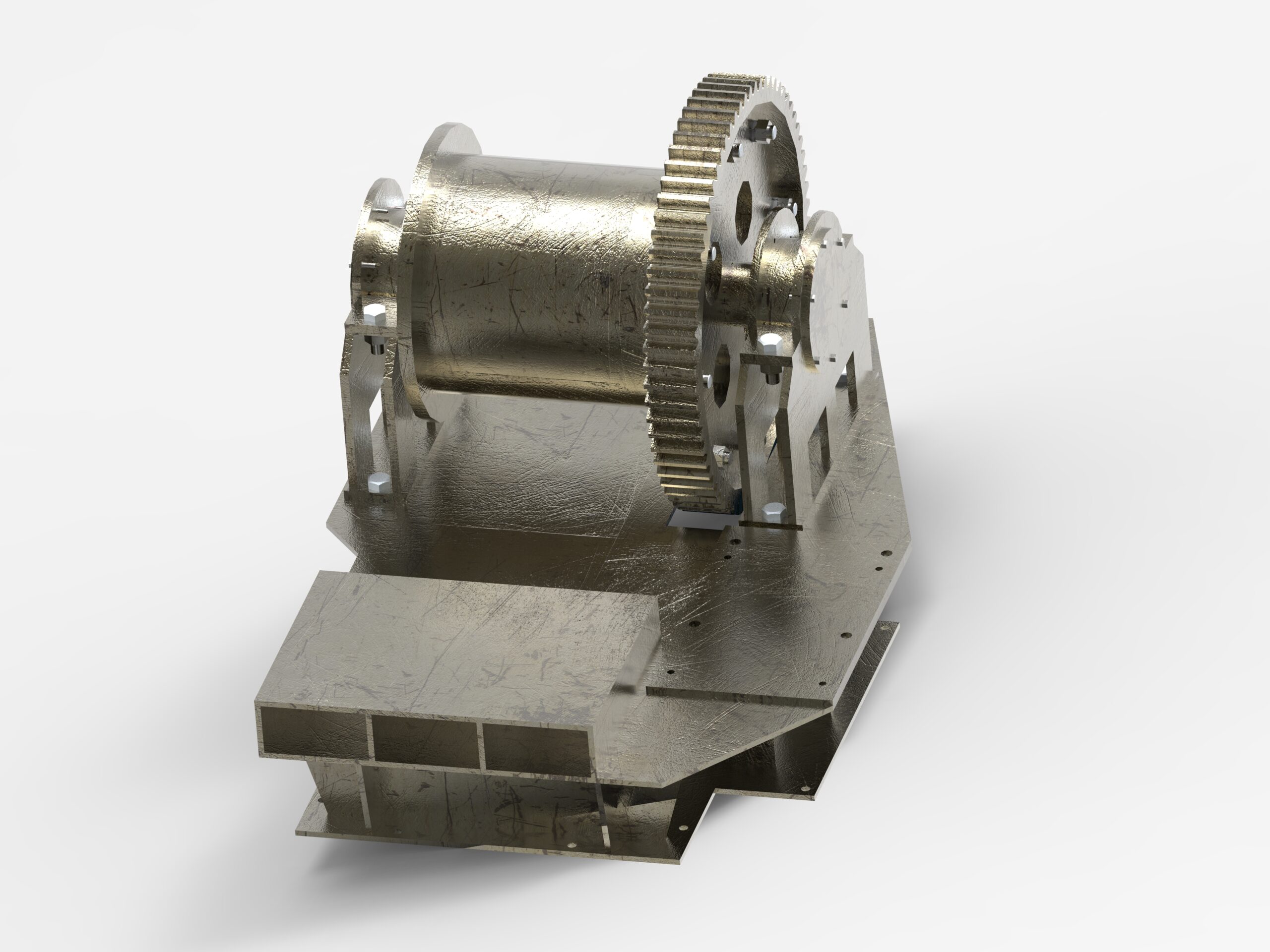

Лебедка ручная 0,5 тонны

Рейтинг: 60

Софт: КОМПАС-3D 16SP2

Состав: Привод (ВО), Приводной вал (СБ

558

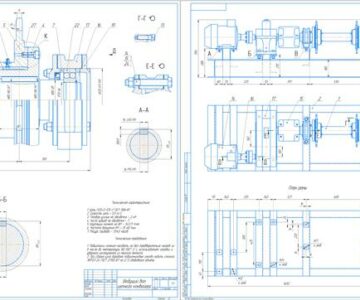

Привод тяговой лебедки F=7,0 кН

Рейтинг: 150

Софт: AutoCAD 2012

Состав: Сборочный чертеж, деталировка

Лебедка ТЛ-2

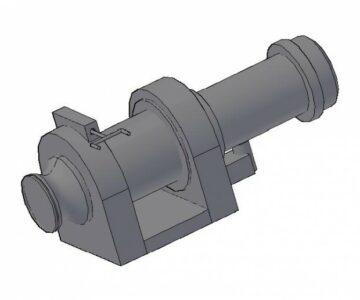

Электрическая лебедка ЛЭ-74
