Грузовой подъемник до 125 кг

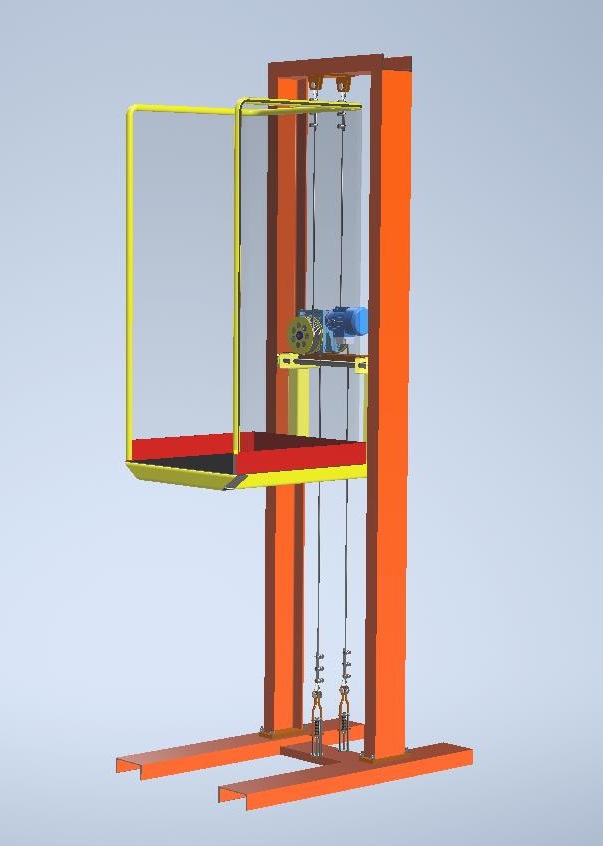

Грузовой подъемник с электромеханическим канатным приводом грузоподъемностью 125 кг и высотой подъема
от 1 до 5 м в зависимости от высоты направляющих, мощностью от 0,37 кВт до 0,55 кВт в зависимости от необходимой скороподъемности. Предназначен для инсталяций в существующие конструкции и нежилые помещения с возможностью создания модификаций и исполнений.

Состав: 3D сборка

Софт: Autodesk Inventor 2018

Файлы:
Двигатель 71B14.iam
ГП.59.31.310-01 Барабан 159.ipt
Подъемник для.iam
Гайка M12-6H ГОСТ 5915-70(1).ipt
NMRV040AM71B14_id27_x_t.ipt
ГП.59.30.301 Вал.ipt
М10 Планка.ipt
Шайба 16Л ГОСТ 6402-78.ipt
ГП.30.302 Шайба.ipt
Подшипник 180204 ГОСТ 8882-75.ipt
Швеллер 20П х800 ГОСТ 8240-97.ipt
Петля.ipt
Канат 8.3.ipt
Коуша канат.ipt
ГП.59.83.830 Контур сетки.ipt
ГП.59.71.712-01 Лонжерон Труба 80х80х4х420.ipt
71B14_id46_x_t.ipt
Болт-01 M12-6gx200 ГОСТ 7796-70.ipt
Натяжитель.iam
Подъемник для.stp
ГП.59.82.821 Настил.ipt
Шайба 16 ГОСТ 11371-78.ipt
ГП.59.70.702 Ролик.ipt
Коуш с 8.3 и осью нижний.iam
Болт M10-6gx35 ГОСТ 7796-70.ipt
Швеллер 20П х1500 ГОСТ 8240-97.ipt
Плита 255.iam
ГП.59.83.830 Сетка.ipt
Гайка M16-6H ГОСТ 5915-70(1).ipt
Швеллер 20П х564 ГОСТ 8240-97.ipt
Петля нижняя.ipt
ГП.59.82.822-01 Балка 80х80х4х800.ipt
М10 Скоба.ipt
М10 Зажим каната.iam
Коуш с 8.3.iam
ГП.59.82.823-01 Балка 80х80х4х1025.ipt
Шайба 10Л ГОСТ 6402-78.ipt
71B14_id55_x_t.ipt
ГП.59.71.711 Ось.ipt
Пластина.ipt
ГП.59.12.121 Планка.ipt
Коуш с 8.3 и осью.iam
Подъемник для.igs
Гайка M12-6H ГОСТ 5916-70.ipt
ПГ.59.82.828-01 Плита.ipt
ГП.30.300-01 Привод 159.iam
Шайба 10.ОТ ГОСТ6402-70.ipt
Шайба 12 ГОСТ 11371-78.ipt
71B14_id36_x_t.ipt
Мотор-редуктор NMRV075.iam
Канат 8.3 вставки.ipt
Петля нижняя_MIR.ipt
Пружина 7039-2032_151Н.ipt
Палец 30.ipt
Швеллер 20П х3000 ГОСТ 8240-97.ipt
Коуш для 8.3.iam
ГП.59.12.122 Направляющая.ipt
Гайка M10-6H ГОСТ 5915-70(1).ipt
ГП.59.20.202 Пята.ipt
Опора нижняя.ipt
Швеллер 20П х1500 ГОСТ 8240-97_MIR.ipt
Деталь6.ipt
ГП.59. Блок компенсации.iam
Болт M12-6gx55 ГОСТ 7796-70.ipt
Болт M10-6gx25 ГОСТ 7796-70.ipt
ГП.59.82.825 Барьер.ipt
ГП.59.71.713 Кронштейн 80х80х4х190.ipt
71B14_id41_x_t.ipt
Шайба 18 ГОСТ 11371-78.ipt
71B14_id59_x_t.ipt
NMRV 075 71B14.ipt
