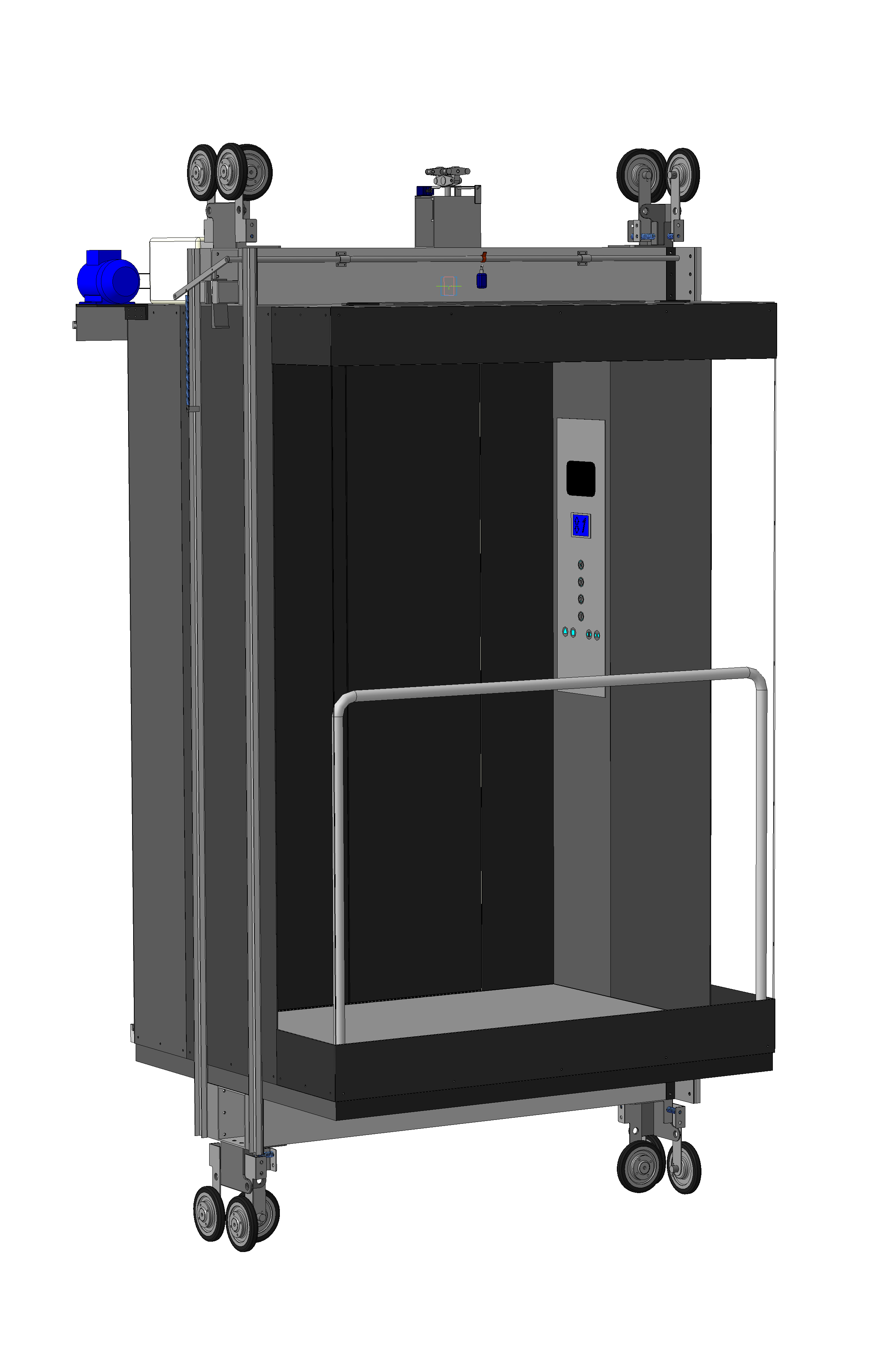

Кабина лифта.
Грузоподъемность 630 кг (8 человек).
Может применяться в видовых лифтах с остекленной шахтой.
Кабина лифта
0
303
2748
12
0
100
Автор
Alex
Konstantinov
Дата
10.02.2014
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 14
Как открыть?
Содержимое архива
-
Вертикальная рама
-
Нижняя балка.m3d
-
Стойка вертикальная.m3d
-
Кронштейн крепления наклонных стоек.m3d
-
Кронштейн крепления стоек 2.m3d
-
Верхняя балка.m3d
-
Болтовое соединение М8 - 16 - 2.a3d
-
Болтовое соединение М8 - 16.a3d
-
Вертикальная рама.a3d
-
-
крепеж
-
М6-13.a3d
-
М6-11.a3d
-
-
Устройство контроля загрузки кабины в канатной подвеске
-
Резиновый аммортизатор квадратного сечения с системой вертикальных отверстий.m3d
-
Датчик микроперемещений.m3d
-
Площадка.m3d
-
Подвеска
-
Боковая тяга подвески.m3d
-
Ось малая.m3d
-
Шплинт.m3d
-
Ось.m3d
-
Центральная тяга подвески.m3d
-
Равноплечий рычаг.m3d
-
Малый равноплечий рычаг.m3d
-
-
Рама устройства контроля загрузки.m3d
-
СПК
-
Кронштейн планки СПК.m3d
-
Ось планки СПК.m3d
-
Планка СПК.m3d
-
Датчик СПК.m3d
-
-
Контактная планка.m3d
-
Устройство контроля загрузки в канатной подвеске.a3d
-
-
Датчики
-
Частотный преобразователь.m3d
-
Конечный выключатель.m3d
-
-
Ловители
-
Рычаг 2.m3d
-
Шпилечное соединение м20 - 100.a3d
-
Кронштейн крепления пружины.m3d
-
Пружина возвратная.m3d
-
Тяга.m3d
-
Клещевые ловители.a3d
-
Ловители.a3d
-
Кронштейн крепления синхронизирующего вала.m3d
-
Приводной рычаг.m3d
-
Клин.m3d
-
Тяга 2.m3d
-
Контакт выключателя ловителей.m3d
-
Расчет.docx
-
Левый клин.m3d
-
Рычаг.m3d
-
Рычаг синхронизирующий.m3d
-
Вал синхронизирующий.m3d
-
Правая прокладка.m3d
-
Болтовое соединение М20 -156.a3d
-
Пружина сжатия.m3d
-
-
Роликовые башмаки
-
Рычаг 2.m3d
-
Подшипник 180104 ГОСТ 8882-75.a3d
-
Ось ролика.m3d
-
Шплинт.m3d
-
Станина.m3d
-
Ролик башмака 2.a3d
-
Втулка.m3d
-
Обод ролика.m3d
-
Ролик.m3d
-
Рычаг.m3d
-
Роликовый башмак.a3d
-
Крышка.m3d
-
Ролик башмака.a3d
-
Пружина сжатия.m3d
-
Болтовое соединение М12 - 10.a3d
-
-
Ограждающие конструкции
-
М10 - 7.8.a3d
-
Дверная ограждающая панель.m3d
-
Поручень.m3d
-
М6 - 9.a3d
-
М8 - 9.a3d
-
Грузовая платформа(несущая часть).m3d
-
Малая ограждающая панель.m3d
-
М6 - 6.a3d
-
Потолок(подвесная часть).m3d
-
Подвесной потолок.a3d
-
Грузовая платформа(пассажиронесущая часть).m3d
-
Стеклянная ограждающая панель.m3d
-
Крышка люка.m3d
-
Планка.a3d
-
Ограждающая панель.m3d
-
М6 - 8.a3d
-
Стеклянная ограждающая панель (малая).m3d
-
Потолок.m3d
-
Окантовка стеклянных панелей.m3d
-
Светильник.m3d
-
-
Привод открывания дверей
-
Расчёт.docx
-
Крепёж
-
Болтовое соединение М10 - 17.a3d
-
Болтовое соебинение М6-14.a3d
-
М5-6.a3d
-
М3-12.a3d
-
-
Привод дверей.a3d
-
Дверь кабины.m3d
-
Порог.m3d
-
Боковое уплотнение дверей.m3d
-
сборочные единицы
-
Линейка с каретками.a3d
-
каретка правая.a3d
-
каретка левая.a3d
-
узел крепления ведомого шкива.a3d
-
-
детали
-
Ось опорного ролика.m3d
-
Отводка большая(основание).m3d
-
Отводка(элемент зацепления).m3d
-
ролик опорный.m3d
-
Проушина.m3d
-
Ось шкива.m3d
-
Крышка шкива передняя.m3d
-
Крышка шкива задняя.m3d
-
винт д1.6 l=7.a3d
-
контрролик.m3d
-
линейка.m3d
-
крыша кабины.m3d
-
Каретка.m3d
-
Кронштейн крепления двигателя.m3d
-
шкив под подшипник.m3d
-
шкив.m3d
-
Подшипник 1500.a3d
-
Ось контрролика.m3d
-
Отводка малая(основание).m3d
-
Кронштейн крепления натяжного устройства.m3d
-
двигатель.m3d
-
Ремень.m3d
-
Стопорное кольцо большое.m3d
-
Стопорное кольцо малое.m3d
-
Подшипник 1200.a3d
-
винты и шайбы
-
Шайба каретки.a3d
-
болт каретки.a3d
-
Шайба двигателя.a3d
-
Винт для двигателя.a3d
-
Гайка каретки.a3d
-
-
-
-
Сборка вариант 3.a3d
-
Табло индикации движения.m3d
-
Сборка.a3d
-
Приказник.m3d
-
Кабина.a3d
