Ярославский государственный технический университет.
Кафедра СДМ.
Дипломный проект
На тему "Лифт пассажирский"
Ярославль 2013

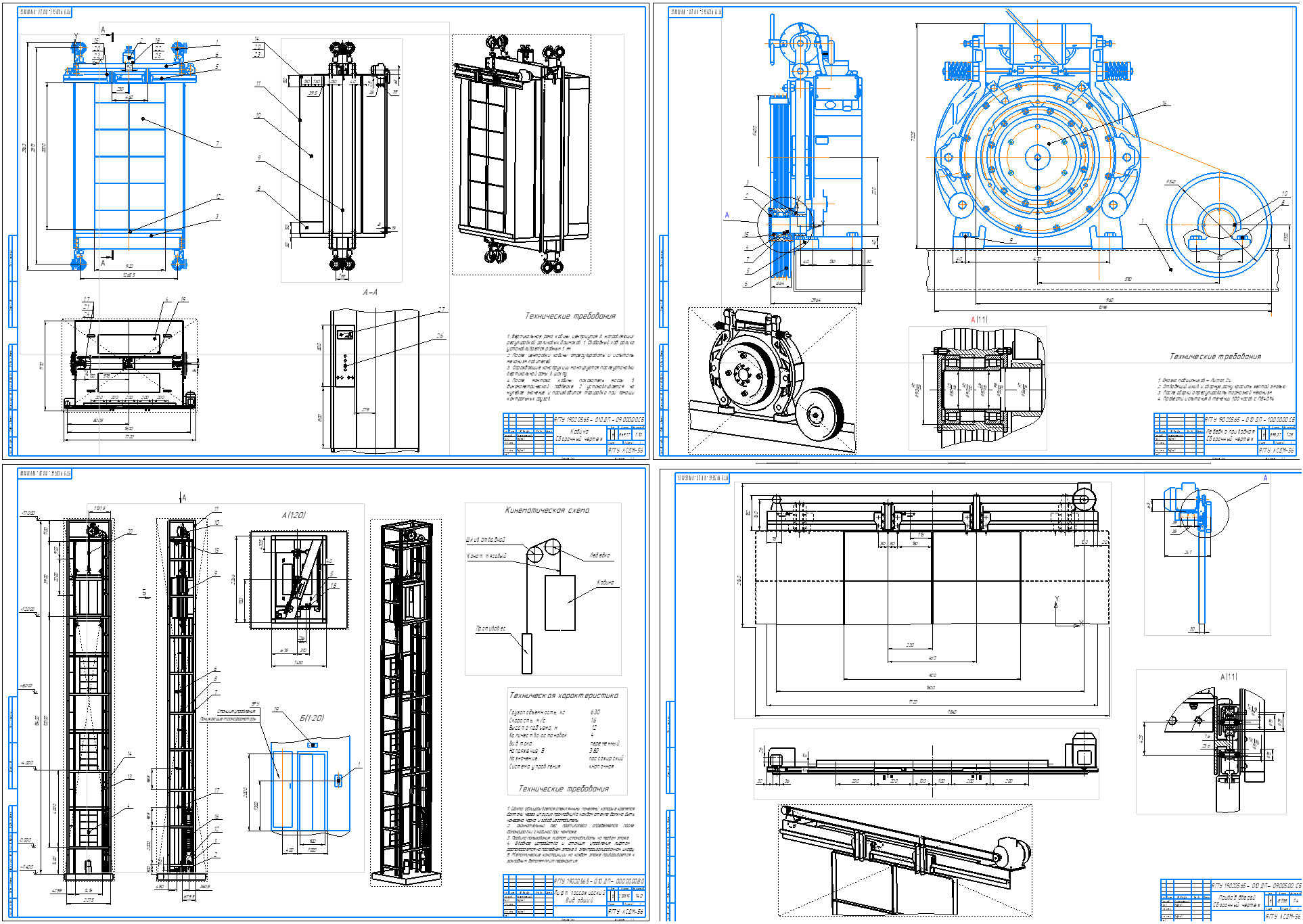

Лифт пассажирский может быть использован для транспортировки людей в вертикальной плоскости внутри металлической шахты 4-этажных административных зданий без машинного помещения. В дипломной работе осуществлен обзор и анализ существующих конструкций лифта и его составных частей, сделан патентный обзор, разработана конструкция пассажирского лифта грузоподъемностью 630 кг, произведены: расчёт и подбор каната, расчет диаметра канатоведущего шкива, расчёт сопротивлений перемещению подвижных частей лифта, подбор лифтовой лебедки, подбор отводного шкива, тяговый расчет лебёдки и подвесных канатов, расчёт ловителей и привода открывания дверей кабины; описаны основные составные части и алгоритм работы лифта, установленного в общественном здании, выполнены чертежи общего вида лифта, лебедки и деталей лифта.
Чертежи построены на основе 3D модели лифта, которая отсутствует в данном архиве.
При открытии листов, построенных по модели (листы 3-8), компас может выдавать предупреждение об отсутствии файла формата .a3d.
Жмем кнопку игнорировать и чертежи откроются.
