Конкурс асов 3D-моделирования

Металлоконструкции грузового лифта грузоподъемностью 500кг

Калужский филиал московский государственный технический университет им. Н. Э. Баумана
Кафедра деталей машин и подъемно-транспортного оборудования
Курсовой проект по дисциплине "Металлоконструкции ПТМ и СДМ"
На тему: "Металлоконструкции грузового лифта"
Калуга 2016

Проектирование грузового лифта грузоподъемностью 500 кг.
Цель работы- спроектировать металлоконструкцию грузового лифта на болтовых соединениях для общественных зданий, грузоподъемностью 500 кг, состоящую из каркаса противовеса и каркаса кабины.
В процессе работы было выполнено проектирование металлоконструкций грузового лифта, который предназначен для перевозки грузов в общественных зданиях.
В результате были разработаны общий вид грузового лифта (на стадии технического проекта), металлоконструкция каркаса кабины (на стадии технического проекта), металлоконструкция нижней балки кабины (на стадии технического проекта), металлоконструкция каркаса противовеса (на стадии технического проекта), технология сборки противовеса (на стадии технического проекта) , а также определены нагрузки и усилия, действующие в узлах лифта.
В данной курсовой работе представлен проект металлоконструкций грузового лифта с верхним расположением привода грузоподъемностью 500 кг со скоростью движения кабины 0,5 м/с.
Основу механизма подъема проектируемого лифта составляет канатная система передачи движения кабине или противовесу, и устройства привода для перемещения канатов в виде лебедки.
Данные лифты устанавливаются в общественных зданиях и промышленно-производственных комплексах, а также в домах современной постройки в дополнение к пассажирским лифтам.
Содержание
Общая часть
1.Назначение и область применения грузового лифта
2. Описание и обоснование выбранной конструкции
3. Расчет и проектирование металлоконструкций грузового лифта
3.1. Устройство и расчет каркаса кабины
3.2. Устройство и расчет пола кабины
3.3. Расчет направляющих
3.4. Расчет противовеса
3.5. Определение характеристик технологического цикла работы лифта
3.6. Расчет болтовых соединений каркаса кабины и противовеса
4. Технология сборки противовеса
Список литературы

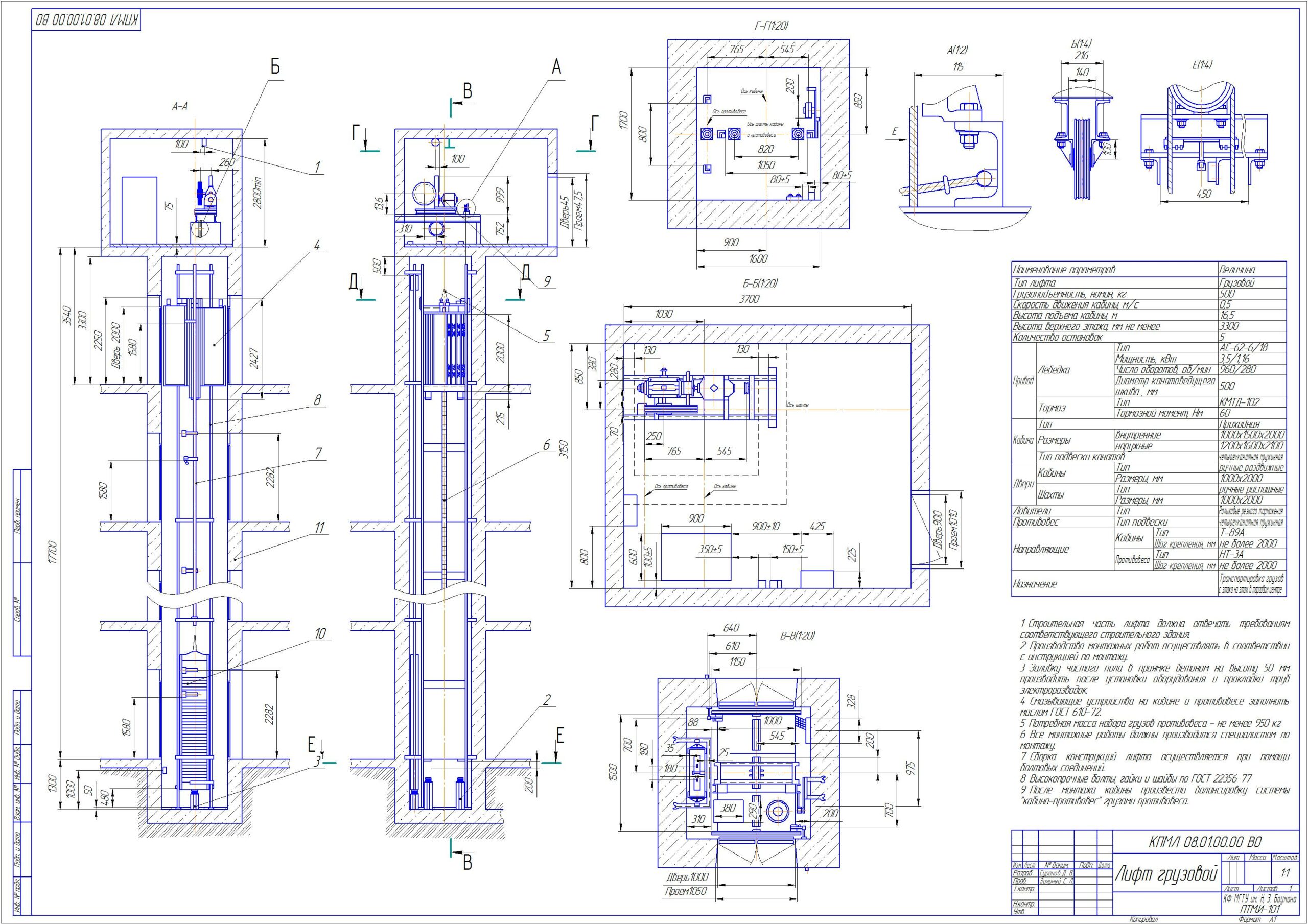

Состав: Грузовой лифт (ВО), Каркас кабины (СБ), Каркас противовеса (СБ), Нижняя рама кабины (СБ), Технология сборки каркаса противовеса, ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Лифты / Металлоконструкции грузового лифта грузоподъемностью 500кг

Новая папка\Балка нижняя.cdw
Новая папка\Каркас кабины.cdw
Новая папка\каркас противовеса.cdw
Новая папка\Общи вид.cdw
Новая папка\РПЗ.docx
Новая папка\Спецификация\Балка нижняя.spw
Новая папка\Спецификация\Балка нижняя.spw.bak
Новая папка\Спецификация\Каркас кабины лифта.spw
Новая папка\Спецификация\Каркас кабины лифта.spw.bak
Новая папка\Спецификация\Каркас противовеса.spw
Новая папка\Спецификация\Каркас противовеса.spw.bak
Новая папка\Спецификация\Общий вид.spw
Новая папка\Спецификация\Общий вид.spw.bak
Новая папка\Технология сборки.cdw
Новая папка\Спецификация
Новая папка
Новая папка\каркас противовеса.jpg
Новая папка\Технология сборки.jpg
Новая папка\Балка нижняя.jpg
Новая папка\Каркас кабины.jpg
Новая папка\Общи вид.jpg
