«Проектирование пассажирского лифта»

«Тульский государственный университет»
Кафедра «Подъемно-транспортные машины и оборудование»
Курсовой проект по дисциплине" Подьемники "
На тему: «Проектирование пассажирского лифта»
Тула 2019

Исходные данные
1. Грузоподъемность Q=500 кг
2. Скорость кабины V=2 м/с
3. Расположение машинного помещения - верхнее
4. Высота подъема Н=48000 мм
5. Количество посадочных этажей - 16

Содержание
Введение...................................................................................................................3
1. Проектирование вертикального транспорта здания.................................6
1.1. Основные правила проектирования вертикального транспорта зданий и сооружений……………………………………………...…….......................6
1.2. Расчет производительности и необходимого числа лифтов……...………7
2. Расчет механической части лифта……...........................................................11
2.1. Расчет массы противовеса..….………………………………………..........11
2.2. Предварительный выбор тягового каната………………………...............12
2.3. Выбор компенсирующих элементов……………………………………....16
2.4. Определение параметров канатоведущего шкива (КВШ) и
окончательный выбор типа тяговых канатов………………………………….17
2.5. Выбор лебедки……………………………………………………………....23
2.6. Выбор направляющих башмаков кабины и противовеса………………...25
2.7. Выбор ловителя и ограничителя скорости………………………………..26
2.8. Расчет буферов……………………………………………………………...29
2.9 Расчет каркаса кабины………………………………………………………31
3. Патентный обзор……………………………………………………………...33
Заключение.............................................................................................................38
Список информационных источников................................................................39

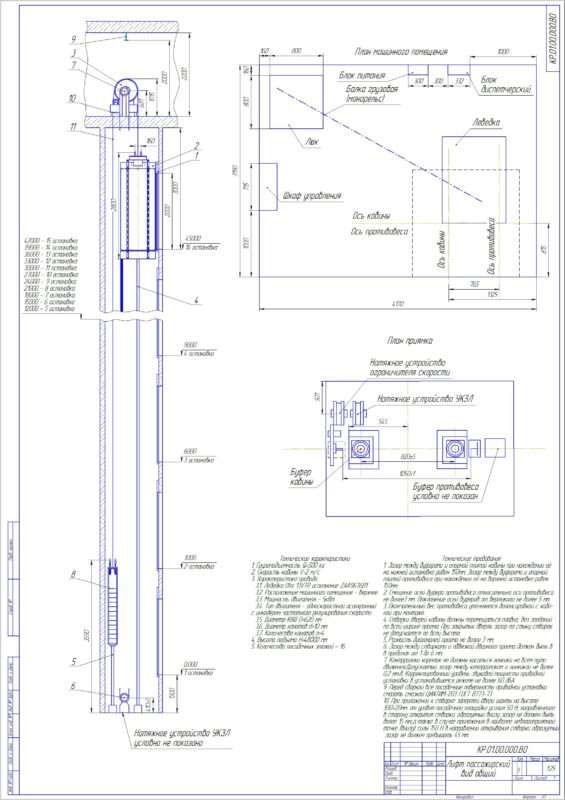

Состав: Лифт пассажирский ВО, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 10

Файлы:
Лифт пассажирский ВО.cdw
Лифт пассажирский Спецификация.cdw
ПЗ.doc
