Люлька Кран-манипуляторной установки КМУ

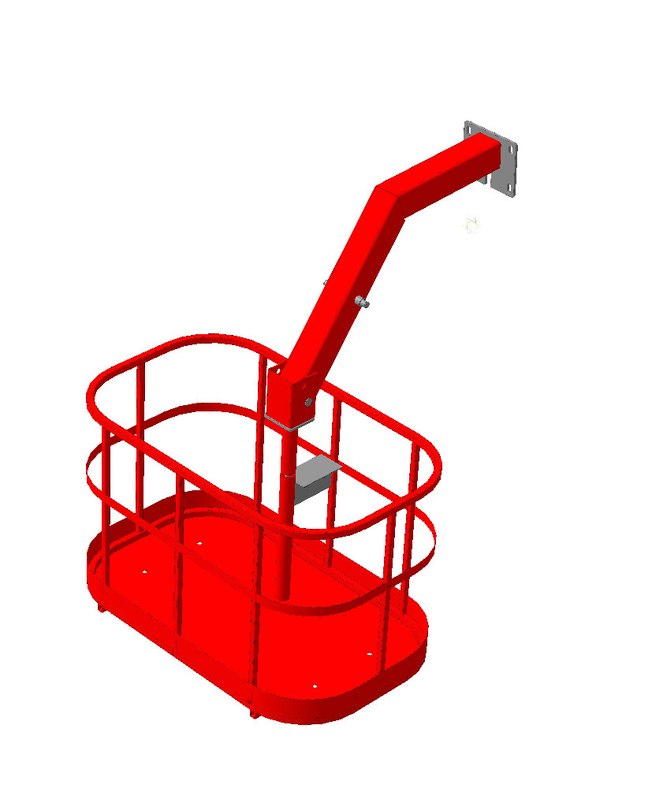

Съемная люлька для кран-манипуляторной установки (КМУ), универсальная, грузоподъемность 200кг., масса 135кг. Подходит на большинство китайских и японских КМУ, отличия в отверстиях пятки крепления. В модели отсутствуют амортизаторы и редуктор поворота люльки. В конструкции применен подшипник роликовый конический однорядный повышенной грузоподъемности 7205 А- в сборке отсутствует, и кольцо стопорное ГОСТ13943 диаметр 54 - в сборке отсутствует.

Состав: 3D сборка, 3D детали по отдельности Язык документа

Софт: КОМПАС-3D 13sp2
