Люлька монтажная для погрузчика JCB 535-140

Люлька монтажная для телескопического погрузчика JCB 535-140. Основной материал Уголок 5 и Труба 30х30.

Состав: Спецификация, сборочный чертеж, деталировка, 3d модели.

Софт: КОМПАС-3D 16.1

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Люлька монтажная для погрузчика JCB 535-140

ЛМ1-20.00.000 Люлька монтажная/

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.010 - Ребро.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.004 - Труба 30х30х2 В20 ГОСТ 8639-82 L=1200мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.003 - Уголок 5х5 ГОСТ 8509-93 L=428мм 1.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.011 - Палец.cdw

ЛМ1-20.00.000 Люлька монтажная/Шпингалет.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.100 Дверца/

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.100 Дверца/ЛМ1-20.00.100 - Дверца.spw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.100 Дверца/ЛМ1-20.00.103 - Петля Труба 15х2,8 ГОСТ 3262-75 L=50мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.100 Дверца/ЛМ1-20.00.102 - Труба 15х2,8 ГОСТ 3262-75 L=578мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.100 Дверца/ЛМ1-20.00.100 - Дверца.a3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.100 Дверца/ЛМ1-20.00.101 - Труба 15х2,8 ГОСТ 3262-75 L=1150мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.100 Дверца/ЛМ1-20.00.100 - Дверца Сборочный чертеж.cdw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.010 - Ребро.cdw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.011 - Палец.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.001 - Уголок 5х5 ГОСТ 8509-93 L=1500мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.008 - Косынка.cdw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.005 - Перемычка Труба 30х30х2 В20 ГОСТ 8639-82 L=1430мм.cdw

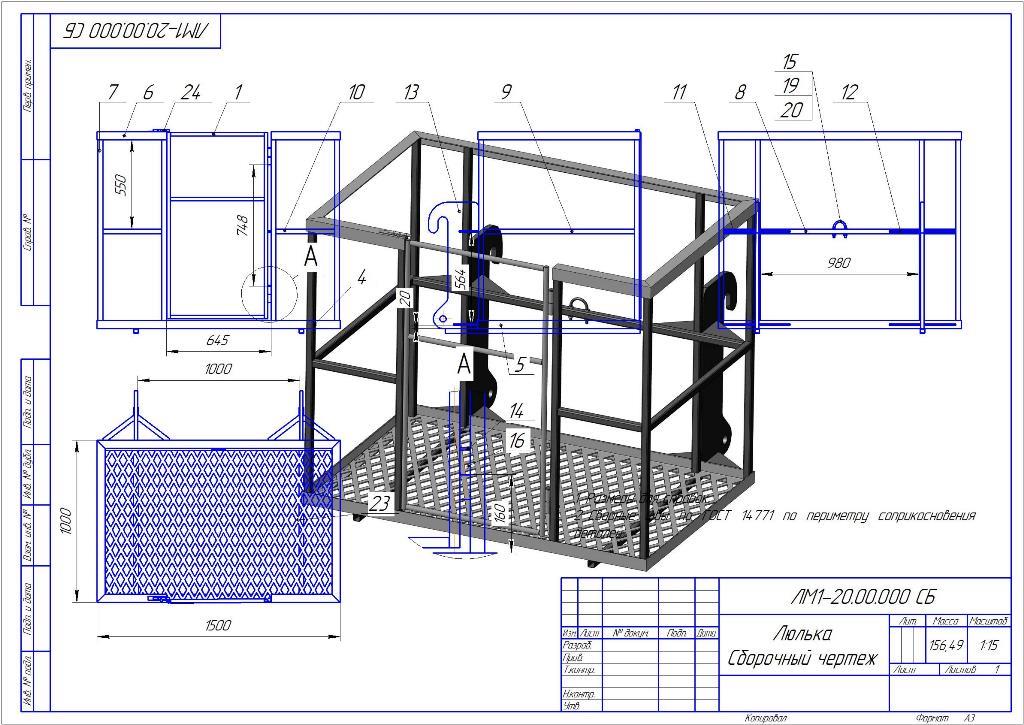

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.000СБ - Люлька Сборочный чертеж.cdw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.009 - Косынка.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.008 - Косынка.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.007 - Перемычка Труба 30х30х2 В20 ГОСТ 8639-82 L=362мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.006 - Перемычка Труба 30х30х2 В20 ГОСТ 8639-82 L=930мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.005 - Перемычка Труба 30х30х2 В20 ГОСТ 8639-82 L=1430мм.m3d

ЛМ1-20.00.000 Люлька монтажная/Настил.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.002 - Уголок 5х5 ГОСТ 8509-93 L=1000мм.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.012 - Скоба.cdw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.000 - Люлька.a3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.012 - Скоба.m3d

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.000 - Люлька.spw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.009 - Косынка.cdw

ЛМ1-20.00.000 Люлька монтажная/ЛМ1-20.00.003 - Уголок 5х5 ГОСТ 8509-93 L=428мм.m3d
