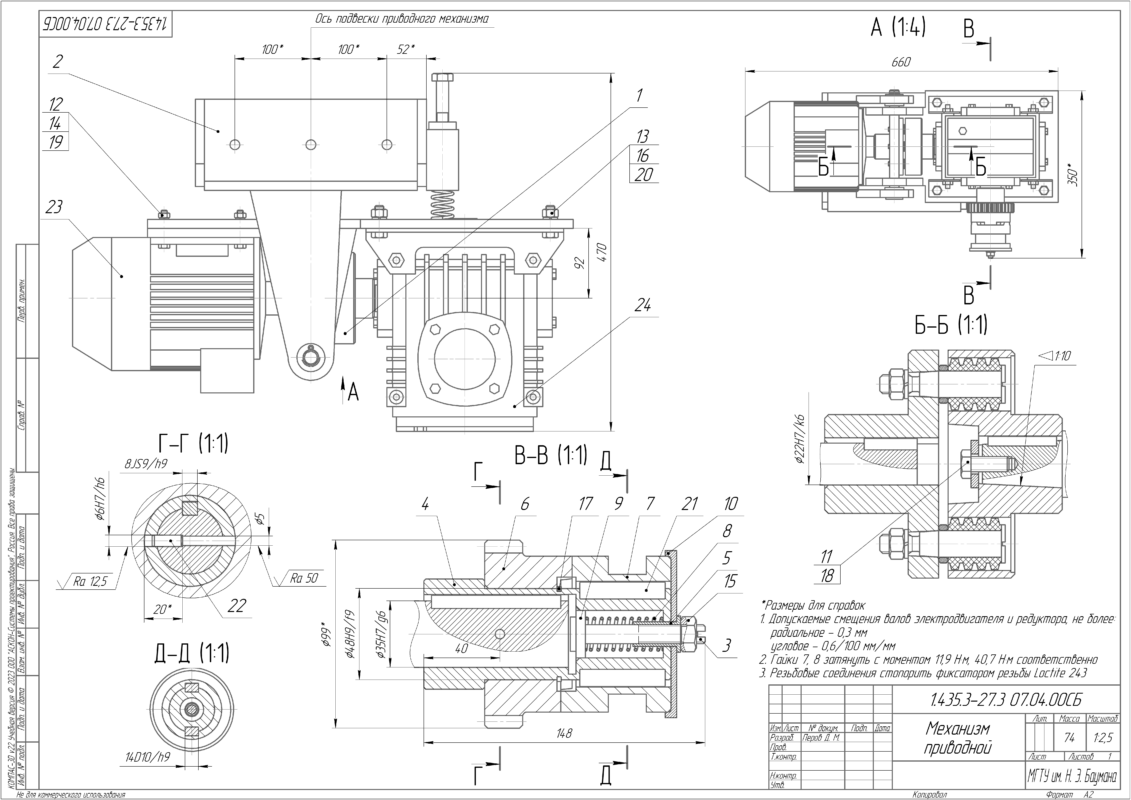

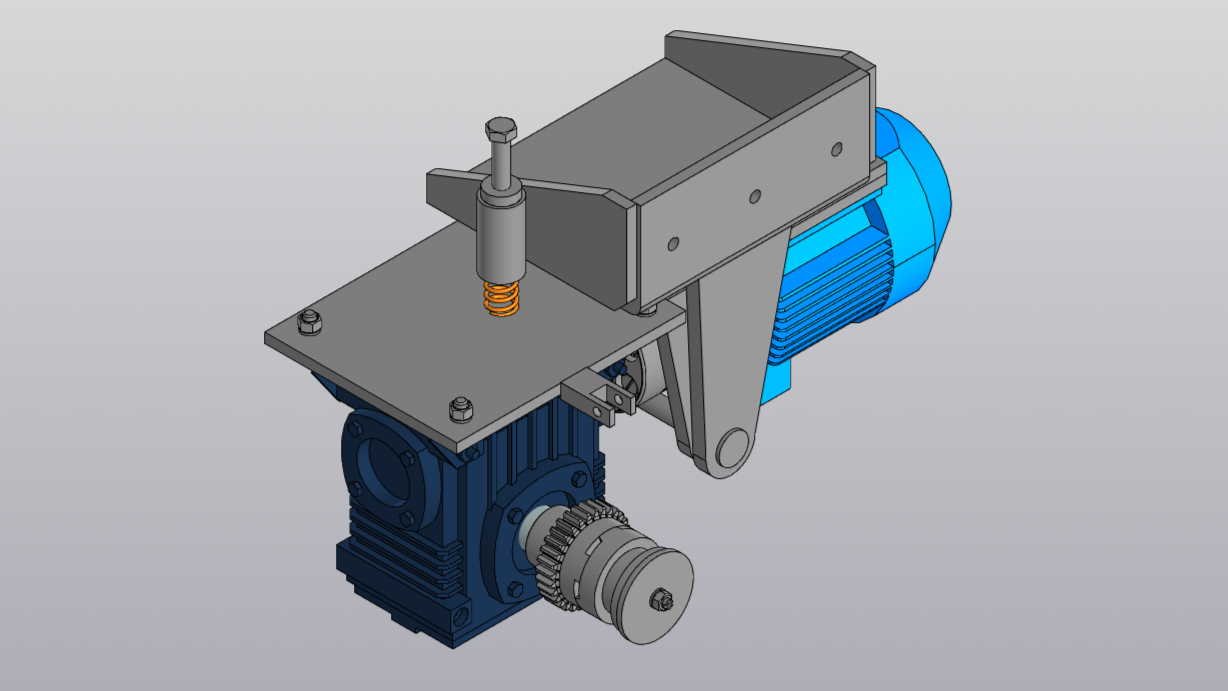

Механизм привода откатных ворот предназначен для автоматизированного перемещения полотна ворот в горизонтальном направлении вдоль ограждающей конструкции. Он обеспечивает закрытие и открытие ворот за счёт передачи крутящего момента с электродвигателя через червячный редуктор на зубчатый венец кулачковой муфты, который входит в зацепление с рейкой, которая закреплена на полотне ворот.
Узел эксплуатируется при нормальной температуре окружающей среды: 20 °С. Крутящий момент на зубчатом венце кулачковой муфты равен 265 Н·м.
Все 3D модели были созданы на основе рабочих чертежей из "Серия 1.435.3-27 Вып.3".
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Механизм приводной откатных промышленных ворот серии 1.435.3-27
Механизм приводной откатных промышленных ворот серии 1.435.3-27
0
1
62
0
0
50
Сообщить о проблеме
Автор
Давид Перов
Дата
08.06.2025
Язык
Русский
Состав
3D Сборка, Механизм приводной (СБ), Спецификация
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
Бобышка (круглая).m3d
-
Бобышка (прямоугольная).m3d
-
Болт М8-6gх20.88 ГОСТ 7798-70.m3d
-
Болт М8х45.56.019 ГОСТ 7798-70.m3d
-
Болт М12х35.56.019 ГОСТ 7798-70.m3d
-
Болт М16-8gx80.68.099.m3d
-
Вилка.m3d
-
Винт.m3d
-
Втулка (Муфта).m3d
-
Втулка (Муфта кулачковая).m3d
-
Втулка (маленькая).m3d
-
Втулка.m3d
-
Входной вал 2Ч-80.m3d
-
Выходной вал 2Ч-80.m3d
-
Гайка М8.5.019 ГОСТ 5915-70.m3d
-
Гайка М10-6H ГОСТ 5915-70.m3d
-
Гайка М12.5.019 ГОСТ 5915-70.m3d
-
Гайка М106H.5 ГОСТ 2524-70.m3d
-
Деталь.m3d
-
Кольцо.m3d
-
Кольцо 1А40 ГОСТ 13940-68.m3d
-
Корпус 2Ч-80.m3d
-
Косынка.m3d
-
Кронштейн.a3d
-
Механизм приводной.a3d
-
Механизм приводной.cdw
-
Механизм приводной.stp
-
Механизм приводной _ 1.435.3-27.3 07.04.00.spw
-
Муфта.a3d
-
Муфта кулачковая.a3d
-
Ось.m3d
-
Палец.m3d
-
Плита.a3d
-
Плита.m3d
-
Полумуфта (левая) (Муфта).m3d
-
Полумуфта (левая) (Муфта кулачковая).m3d
-
Полумуфта (правая) (Муфта).m3d
-
Полумуфта (правая) (Муфта кулачковая).m3d
-
Пружина (Муфта кулачковая).m3d
-
Пружина.m3d
-
Редуктор _ 2Ч-80.a3d
-
Уголок.m3d
-
Ухо (большое).m3d
-
Ухо (маленькое).m3d
-
Фланец.m3d
-
Шайба (большая).m3d
-
Шайба (маленькая).m3d
-
Шайба.m3d
-
Шайба 8,4x21x4 DIN 7349 .m3d
-
Шайба 8.65Г 029 ГОСТ 6402-70.m3d
-
Шайба 10 65Г ГОСТ 6402-70.m3d
-
Шайба 12.5 65Г 029 ГОСТ 6402-70.m3d
-
Шайба 20.02.099.m3d
-
Шарнир.a3d
-
Шплинт 4х32-0.01 ГОСТ 397-79.m3d
-
Шпонка 12х8х45 ГОСТ 23360-78 .m3d
-
Штифт 6х16 ГОСТ 3128-70 .m3d
-
Электродвигатель АИР80B2,4,6,8.m3d
