Нория зерновая (30 тонн/час)

1

26

643

2

0

800

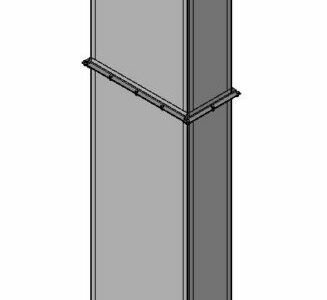

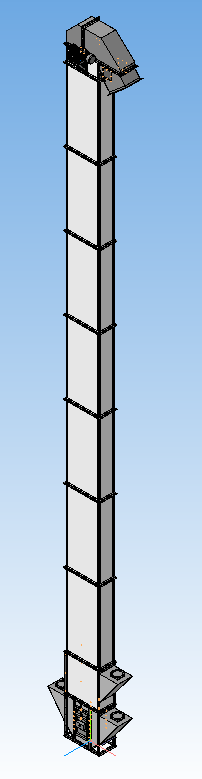

3D модель Нория зерновая (30 тонн/час)

Производительность: 30 тонн/час
Мощность привода: 4 кВт.
Диаметр барабана: 400 мм.
Ширина ленты: 300 мм.
Скорость ленты: 1,8 м/с.
Высота: 15 м (6 секций) и 17 м (7 секций).

30 тонн/час 3D Модели Нория
