Ножничный подъемник с высотой подъема 2080 мм

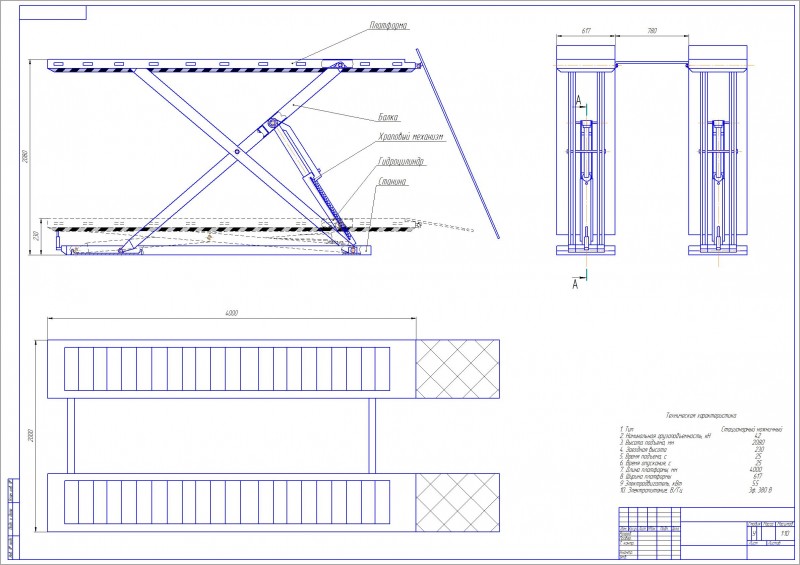

На чертеже представлен чертеж общего вида ножничного электрогидравлического подъемника на 4200 кг для участка по регулировке углов установки управляемых колес. Также приведена его техническая характеристика.

Техническая характеристика
1. Тип Стационарный ножничный
2. Номинальная грузоподъемность, кН 42
3. Высота подъема, мм 2080
4. Заездная высота 230
5. Время подъема, с 25
6. Время опускания, с 25
7. Длина платформы, мм 4000
8. Ширина платформы 617
9 Электродвигатель, кВт 5.5
10. Электропитание, В/Гц 3ф. 380 В
