Определение основных параметров винтового конвейера

Тверской государственный технический университет
Кафедра строительно-дорожные машины и оборудование
Курсовой проект по дисциплине "Машины непрерывного транспорта№
На тему: "Определение основных параметров винтового конвейера"
Тверь 2018

Исходные данные:
Производительность - Q = 50 т/ч
Горизонтальная проекция трассы - L = 30 м
Высота транспортирования - H = 8 м
Класс использования по времени - В = В2
Класс использования по производительности - П=П3
Класс использования по грузоподъемности - Н = Н2
Класс использования по нагружению - Ц = Ц2
Место установки – открытая площадка
Тип загрузочного устройства – воронка
Тип разгрузочного устройства – люк
Вид груза – песок влажный
Насыпная плотность - ρ=1800 кг/м3
Степень абразивности – С
Крупность размер частиц - dу = (0.5 … 2) мм
Угол естественного откоса в покое - φn = 450
Подвижность частиц – средняя
В данной работе рассматривается винтовой конвейер, предназначенный для перемещения песка влажного, конвейер относится к машинам непрерывного действия. Проведен выбор комплекса технических средств

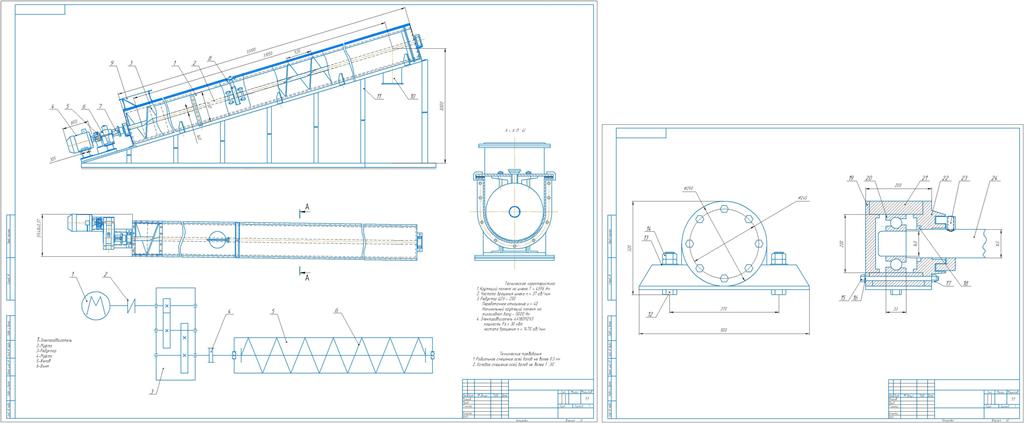

Графическая часть содержит общий вид винтового конвейера, и общий вид приводного вала
Содержание
1. Задание……………………………………….…………………………3
2. Введение..……………………………….……………………………... 4
3. Области применения, преимущества и недостатки…………...……..7
4. Расчет конвейера…………………………….………………………... 9
4.1. Определение предварительного диаметра винта………….…..9
4.2. Определение частоты вращения винта………………………..10
4.3. Определение скорости транспортирования………………......10
4.4. Уточнение производительности конвейера…………………..10
4.5. Определение диаметра желоба………………………………...10
4.6. Определение диаметра вала……………………………………10
4.7. Определение размера загрузочного люка.……………………10
4.8. Определение размера выгрузного отверстия...………....……11
4.9. Определение числа отдельных секций винта...………………11
4.10. Определение минимальной частоты вращения винта..…...….11
4.11. Определение мощности электродвигателя…………................12
4.12. Определение крутящего момента на выходном валу редуктора………………………………………………………..15
4.13. Выбор электродвигателя…………..…………………………...16
4.14. Определение передаточного числа привода………………….16
4.15. Выбор редуктора………………………………………………..16
4.16. Выбор муфт……………………………………………………...17
4.17. Уточнение характеристик конвейера………………………….22
4.18. Определение силовых параметров на валу винта…………….22
4.19. Подбор подшипников…………………………………………..24
5. Список литературы……………………………………….…………...28

Состав: Винтовой конвейер (ВО), Приводной вал (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Определение основных параметров винтового конвейера

для сайта\Cherte.cdw
для сайта\MNT.docx
для сайта\MNT1.cdw
для сайта\Spetsifikatsia2.spw
для сайта\SpetsifikatsiaMOYa.spw
