КОМПАС 3D 18

Подъёмник речного порта

1.Высота подъема груза, м 5.3
2.Группа режима работы 5М
3.Грузоподъемность механизма, т 2.5
4.Скорость подъема, м/с 0,2
5.Электродвигатель:
тип 4MTKH 311-6
мощность, кВт 11
частота вращения, об/мин 900
6.Редуктор 2Ц2-200Н
7.Тормоз ТКГ-300/200
8.Канат-13-Г-I-Н-1670 ГОСТ 2688-80

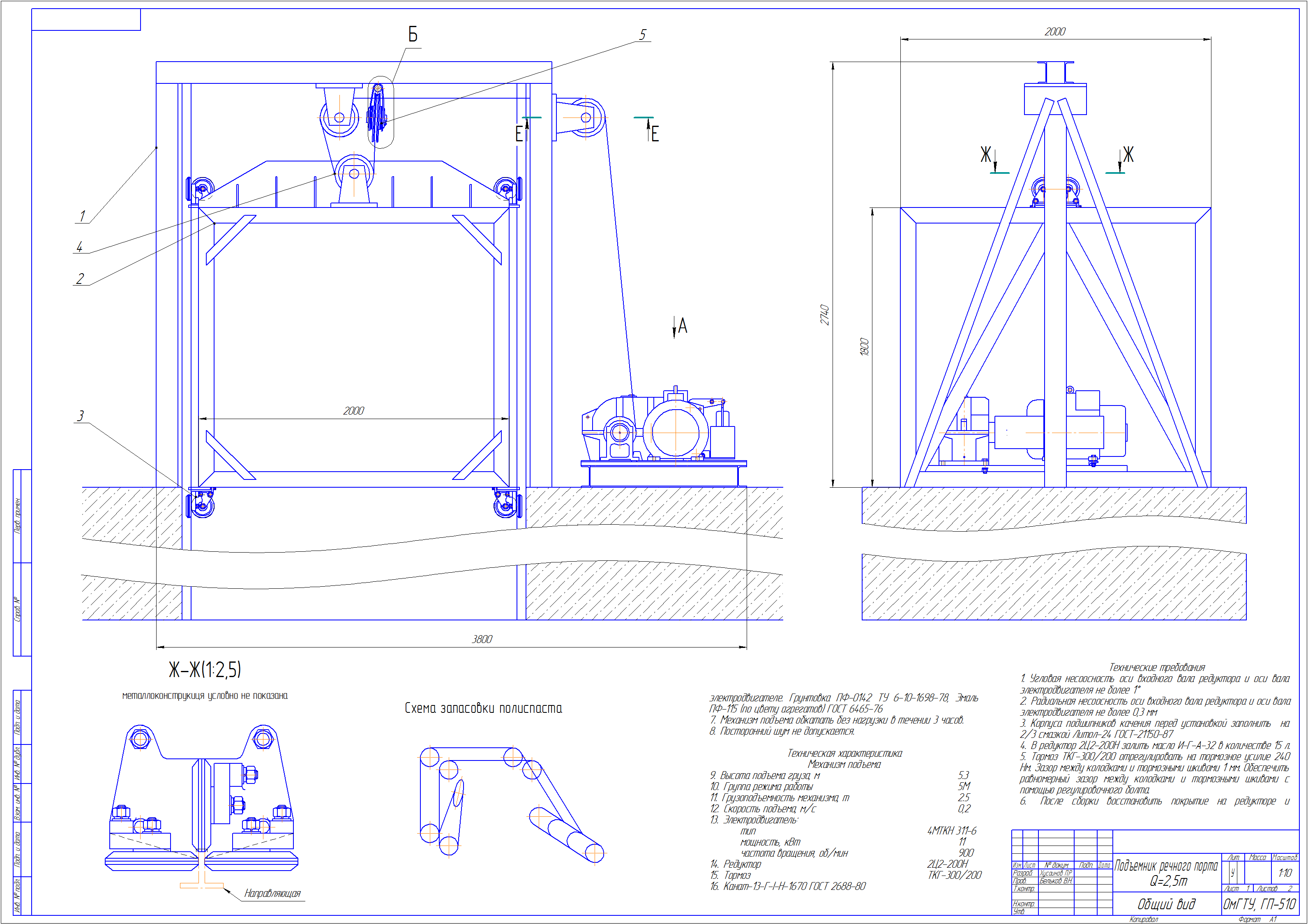

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 15

Файлы:
Подъёмник речного порта.cdw
Подъёмник спецификация.spw
