Пристежка для башенного крана на секцию 1600-1600мм

150

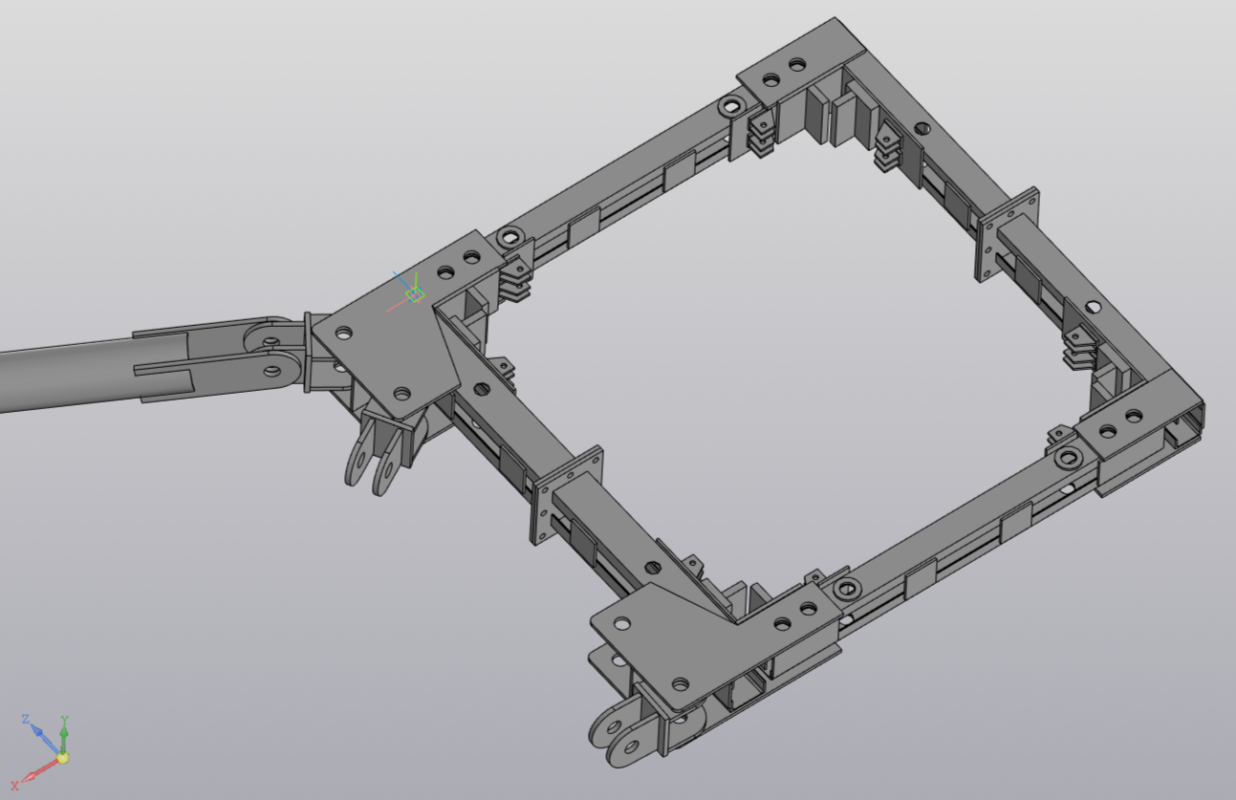

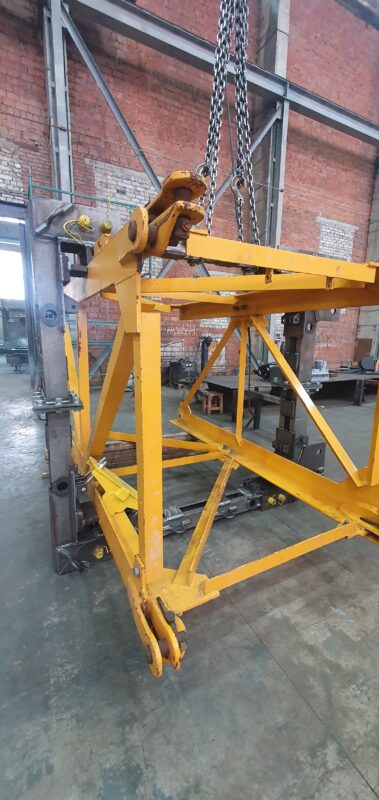

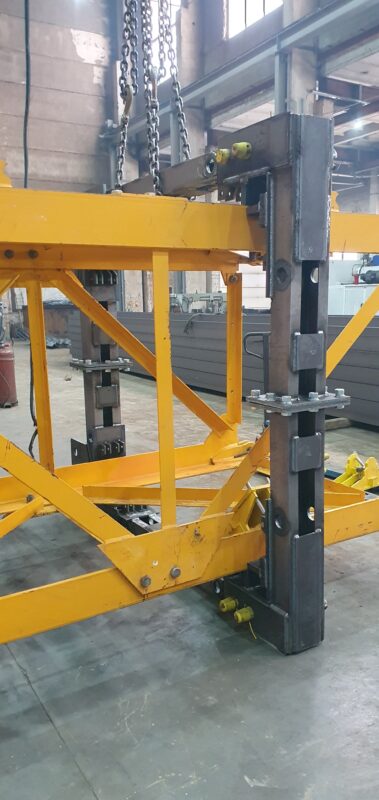

Пристежка для башенного крана на секцию 1600-1600 мм.
Состоит из тяг и опор, выполненных из различных профилей металлопроката.
Основное предназначение пристёжек — удержание конструкции крана, предотвращение сильного раскачивания, увеличение безопасности эксплуатации во время подъёма тяжёлых грузов на высоту.

3D Модели кран башенный

Автор

Эдуард Шадрин

Дата

12.03.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 18.1 Как открыть?

Содержимое архива

Чертежи
- Прижимная чертеж.cdw
- Черт.приж.пластины Центр.frw
- Черт.приж.пластины.frw
Угловая дет. 12 швелер
- 100-70-60.m3d
- 100-70.m3d
- 140-140.m3d
- 150-240.m3d
- 300-240.m3d
- 345-260.m3d
- 455-185.m3d
- 470-240.m3d
- 520-140.m3d
- 90-240.m3d
- 95-240-30.m3d
- Угловая из 12П Сборка.a3d
- ушки.a3d
- Швелер 1070 2 шт 12П.m3d
Углловая дет.16 швелер
- 100-70-60.m3d
- 100-70.m3d
- 140-140.m3d
- 240-150-30.m3d
- 255-200.m3d
- 300-240.m3d
- 349-300.m3d
- 470-240.m3d
- 520-140.m3d
- 770-530.m3d
- 95-240-30.m3d
- Сборка угловая из 16 швелера.a3d
- ушки.a3d
- Швелер 1070 16П 2 шт.m3d
Стыковочный швелер
- 100-70-60.m3d
- 100-70.m3d
- 140-140.m3d
- 240-305.m3d
- 300-140.m3d
- кольцо 60.m3d
- Сборка швелера стыковочного.a3d
- ушки.a3d
- Швелер 1800 2 шт 12П.m3d
Связь
- 206.m3d
- 800мм.m3d
- в трубу 203 на 100.m3d
- на край трубы.m3d
- пластина крепления к полу.m3d
- Пластина переход на престежкку.m3d
- Сборка к полу.a3d
- Сборка крепление.a3d
- Сборка связи.a3d
- труба 219.m3d
- ухо для крепления пола.m3d

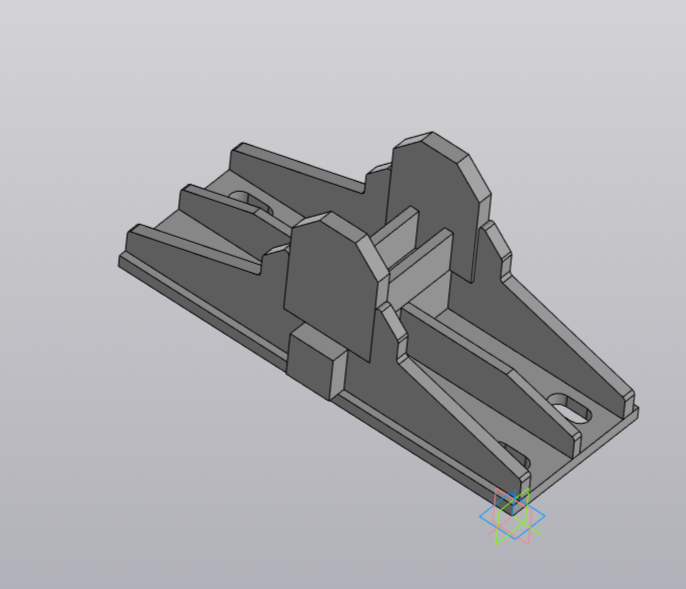

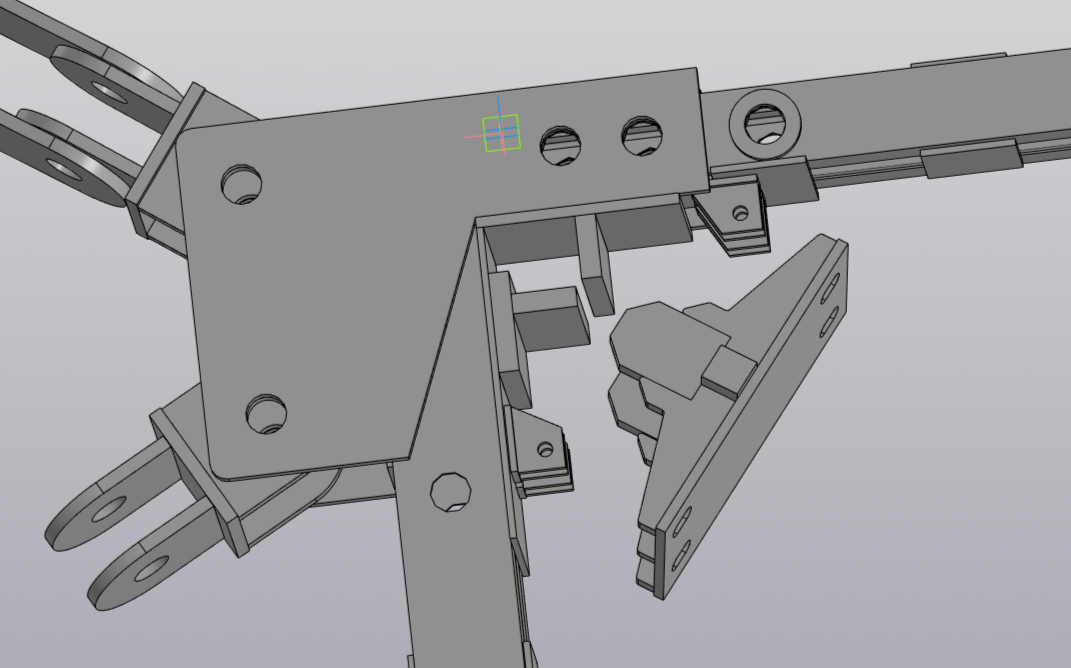

Прижимная пластина
- 157х55 2 шт.m3d
- 2 шт центр.m3d
- 240 длинна квадрат 60 на 60.m3d
- 4 шт крайния пластина.m3d
- 550х210.m3d
- Сборка Прижимной.a3d
- Центр из 20.m3d
Перходник на связь
- 200х220 1 шт.m3d
- 200х220 4 шт с отверстием.m3d
- Сборка переходник на связь.a3d
- Чертеж переходника.cdw

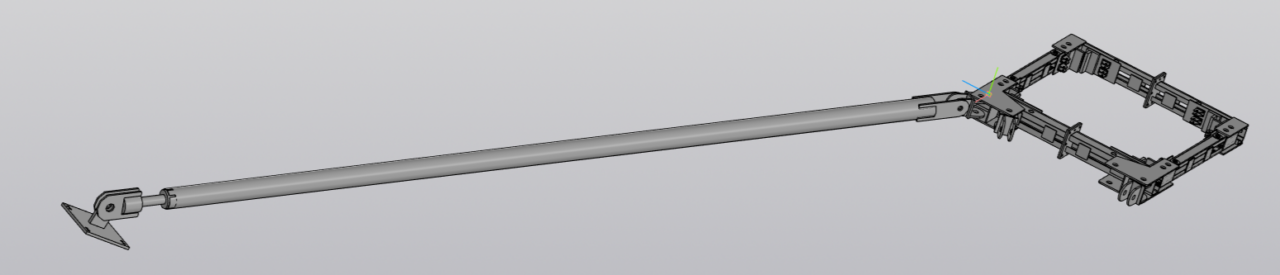

Сборка застежки Целая.a3d
Сборка Половина застежки 2.a3d
Сборка Половина застежки.a3d
