Проект ковшового элеватора

Кубанский Государственный Технологический Университет
Кафедра Машины и Аппараты Пищевых Производств
Курсовой проект по дисциплине "Подъемно-транспортные установки "
На тему: "Проект ковшового элеватора "
2015

Объект: ковшовый элеватор.
Цель курсового проекта: расчёт и проектирование ковшового элеватора.
В ходе проектирования произведён тяговый расчёт ковшового элеватора : определена ширина ленты, её толщина и количество прокладок в ней. Выполнен расчёт приводного устройства а также выбор электродвигателя. Произведён расчёт винтового натяжного устройства: произведён расчёт вала натяжного барабана на прочность, произведён расчёт подшипников качения по динамической нагрузке, произведён расчёт шпонки на валу натяжного барабана на смятие. Выбраны посадки для соединения подшипников качения с валом натяжного барабана и внешним корпусом подшипника. Так же рассмотрены вопросы труда и техники безопасности.

Исходные данные:
Транспортируемый материал – семена подсолнечника
Расчетная производительность (т/ч) – 31,25
Высота подъема (м) - 30
Насыпная плотность (т/м3) - 0,4
По таблице 11.3 для транспортирования семян подсолнечника принимаем ленточный ковшовый элеватор с расставленными глубокими ковшами и скоростью движения ленты v=2,6 м/с.
Коэффициент заполнения ковшей

Состав: Элеватор ковшовый (ВО), винтовое натяжное устройство (ВО), Деталировка (Вал, втулка, крышка) Язык документа

Софт: КОМПАС-3D 13

Файлы:
Вал деталировка А3.cdw
Винтовое натяжное
Втулка деталировка А4.cdw
Крышка деталеровка а4.cdw
ПЗ ПТУ.docx

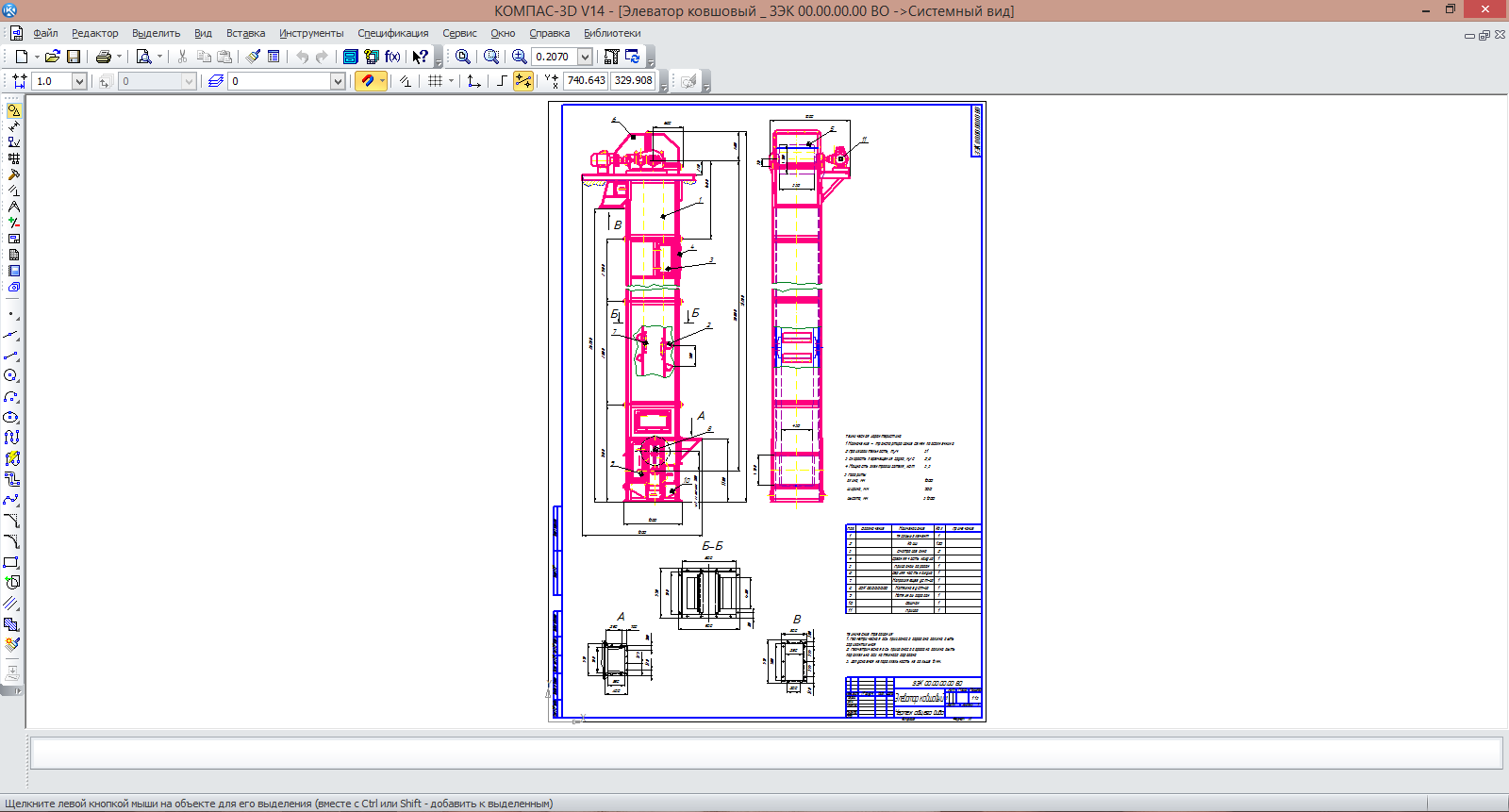

Элеватор ковшовый _ ЗЭК 00.00.00.00 ВО.cdw
